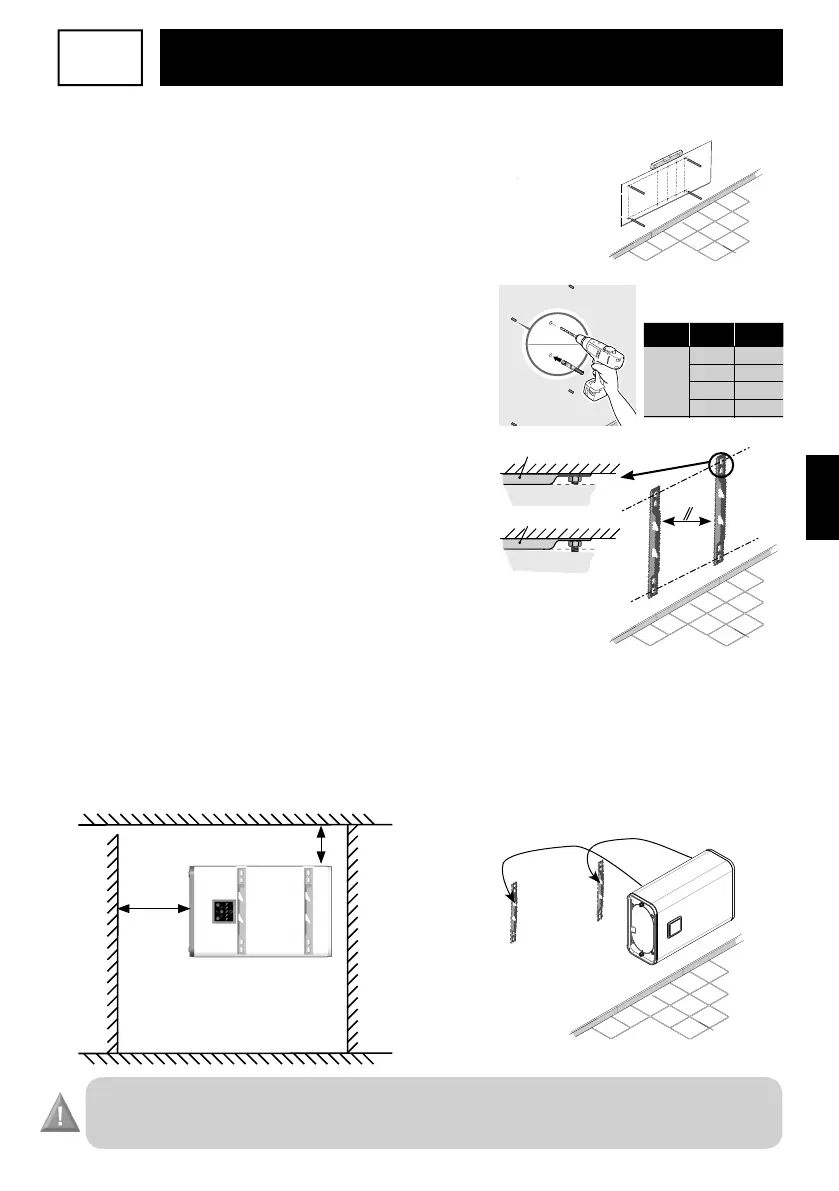

Manual de instalação: esquema de montagem global
Os estribos de montagem não permitem uma montagem diferente das que são
indicadas neste manual. É rigorosamente INTERDITO utilizar estribos para
uma xação ao teto.
2.2
Bomba de calor horizontal de parede
(25/
40/65/80 L)
ATENÇÃO: O modelo QUADRADO de 75/100/150L
é apenas de parede
X
Posicionar o gabarito de furação impresso na embalagem
na superfície da parede e realizar as marcações
correspondentes ao modelo da bomba de calor, tendo em
consideração os espaços mínimos que devem ser respeitados
em volta da bomba de calor (ver esquema E).
Y
Abrir os furos e, em seguida, xe a bomba de calor
utilizando as xações com um diâmetro (Ø) mínimo de 10
mm adaptadas à parede (placa de gesso, betão, tijolo).
Atenção: a parede deve ter capacidade para suportar o
peso da bomba de calor quando está cheia.
Z F
ixar rmemente os estribos de suporte e veri car, com
uma ta métrica, as distâncias entre os estribos. Os
elementos utilizados para a xação não deverão ultrapassar
a superfície de apoio da bomba de calor.
[ Levantar e colocar a bomba de calor contra os estribos,
tendo o cuidado de colocar os parafusos de xação por
cima dos estribos (esquema F).
\ Fazer descer a bomba de calor até que os parafusos de
xação se encaixem nos entalhes. Depois de encaixar
os
parafusos de xação, já não é possível fazer deslizar lateralmente
a bomba de calor sem exercer uma força signi cativa.
NOTA: A entrada de água fria e a saída de água quente devem estar posicionadas à esquerda.
A saída de água quente deve car posicionada em cima.
Peso indicativo
da bomba
de calor cheia
Capacidade
Gama
Massa
25 L 45 kg
40 L 70 kg
65 L
Plana
100 kg
80 L 120 kg
on
Estribo
Parede
Parede
Estribo
Bomba de calor
Bomba de calor
SIM
NÃO
on
on
20 mm
mín
400 mm
mín
PAREDE
PAREDE
CHÃO
TETO
È
È
Esquema E Esquema F
