Manual de instalação: local de instalação
3. Ligação elétrica e hidráulica

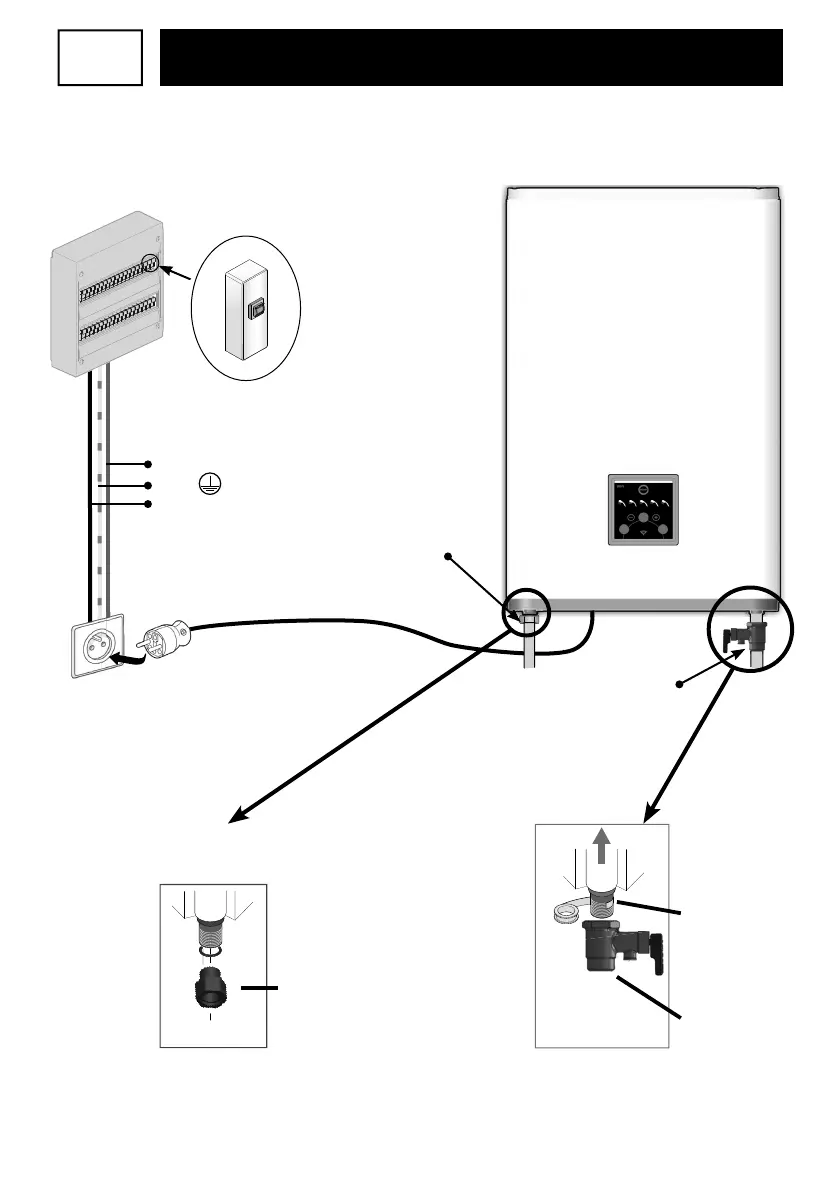

Exemplo com uma bomba de calor vertical de parede
União dielétrica
OBRIGATÓRIO OBRIGATÓRIO
Válvula
de segurança
Fase
Terra
Neutro
Saída
de água
quente
È
Entrada de
água fria
È
Quadro elétrico de 230V
Disjuntor 16A
e diferencial 30 mA.
Ligação permanente 24/24h.
Ligação de água fria
Teon
a aplicar
no sentido
do aperto
Válvula
de segurança
X
Y
Ligação de água quente
União
dielétrica
plástica
Z
