MONTAGGIO DEL RIVESTIMENTO
Parti del rivestimento ceramica
Elenco delle parti costituenti il rivestimento:
- n° 12 piastrelle laterali (95),
- piastrelle del top : dx e sx ,
- mensolina ceramica (43),
- profilo alluminio di fissaggio compreso nell'imballo della
stufa, NON nelle ceramiche (117).
Montaggio del rivestimento
SENZA TOGLIERE IL TOP, dopo aver correttamente
installato la stufa, procedere come segue.
Ceramiche laterali.
A partire dal basso, incastrare ogni elemento (95) nell'appo-
sita scanalatura del profilo di supporto. Fra un elemento e
l'altro, inserire i gommini in dotazione (96).
Dopo aver posizionato le sei piastrelle di un lato, inserire a
pressione per fissarle il profilo di fissaggio (117).
Ripetere l'operazione sull'altro lato.
Ceramiche del top
I due elementi ceramici dx e sx del top sono solo appoggiati
nelle apposite scanalature.
Mensolina ceramica (43)
Aprire la porta della stufa. Svitare le due viti del pannello.
USARE SILICONE per il fissaggio della mensolina che va
inserita nelle scanalature.
Parti del rivestimento metallo
Come per la ceramica inserendo invece delle ceramiche late-
rali i laterali in metallo.

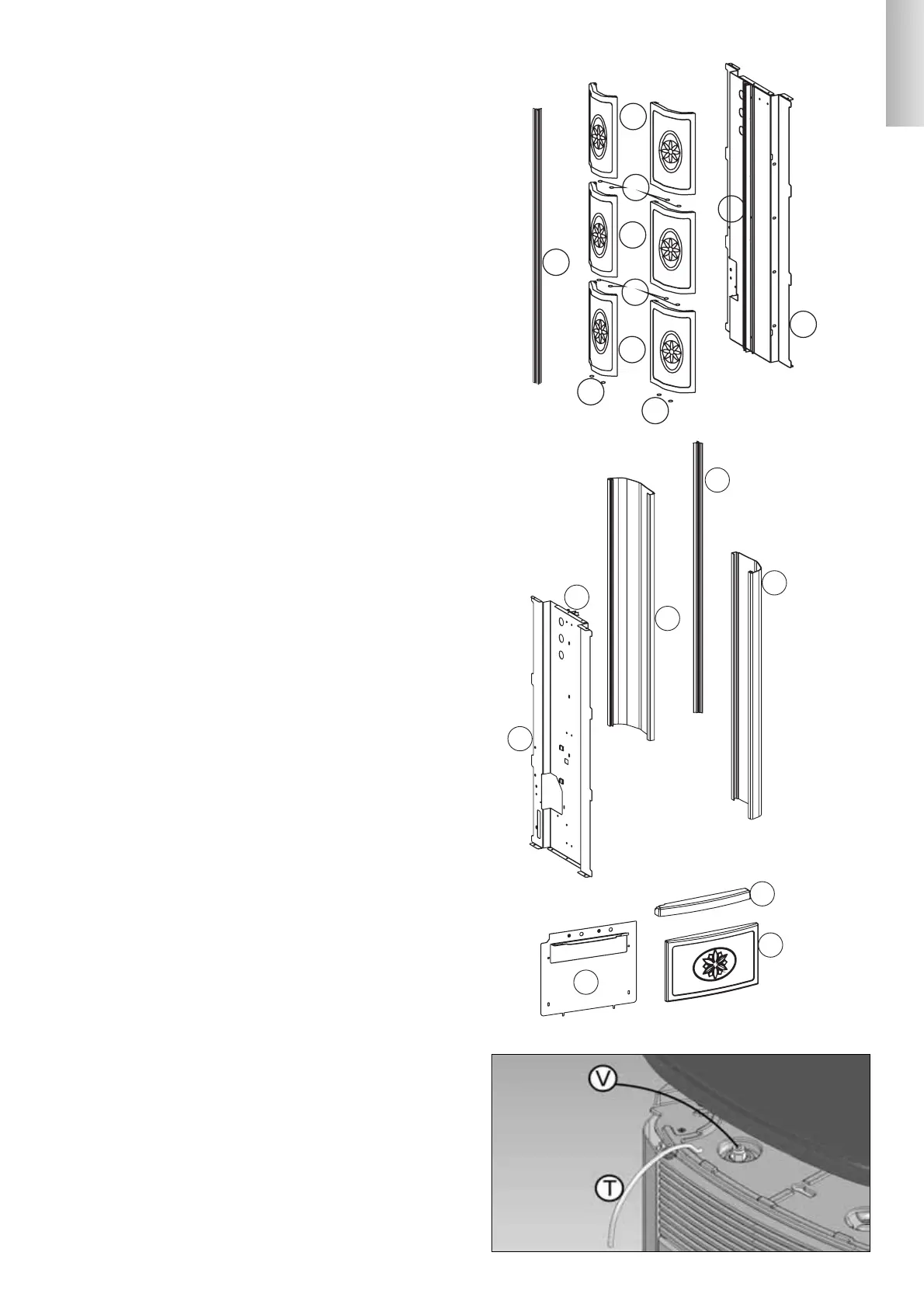

I numeri si riferiscono all'esploso pagine 122-123-124.
Sullo stesso esploso si possono trovare i codici per gli ordini
32
34
35
35
117
40
41
43
96
34
33
95
95
95
96
96
96
117
11
ITALIANO
Attenzione:
In fase di prima accensione eseguire l’operazione
di spurgo aria/acqua tramite la valvola (V) posta
sotto la piastrella del top.
Inserire il tubetto (T) in dotazione nel beccuccio
della valvola sfiato ed aprire mediante un caccia-
vite la valvola fino alla totale uscita dell’aria.
