ATTENZIONE
Nel caso di produzione di ACS, la potenza ai termosifoni diminuisce.
ACCESSORI
Negli schemi sovrastanti è stato previsto l'impiego di accessori disponibili a listino Edilkamin
- Idrokit (pellet) (cod. 601750) Apparato completo per un semplice montaggio e un’installazione ottimale, dotato di elegante
rivestimento per installazione a vista.
Con Idrokit, è possibile accumulare acqua calda sanitaria nel bollitore da 50 litri in dotazione, e averla sempre disponibile alla
temperatura desiderata, anche a termostufa spenta. La centralina elettronica consente una gestione autonoma dell’acqua di riscal-
damento e di quella sanitaria.
A garanzia di un utilizzo sicuro, è presente un sistema termico di disinfezione antilegionella.
Sono inoltre disponibili parti sciolte (scambiatore, valvole, ecc.)
1° ACCENSIONE (CAT)
Verificare che l'impianto idraulico sia correttamente eseguito e sia dotato di vaso di espansione sufficiente a garantirne la sicurezza.
La presenza del vaso incorporato nella termostufa NON garantisce adeguata protezione dalle dilatazioni termiche subite dall'ac-
qua dell'intero impianto.
Alimentare elettricamente la stufa ed eseguire il collaudo a freddo (da parte di CAT).
Effettuare il riempimento dell'impianto attraverso il rubinetto di carico (si raccomanda di non superare la pressione di 1 bar)
Durante la fase di carico far "sfiatare" la pompa e il rubinetto di sfiato.
10
ITALIANO

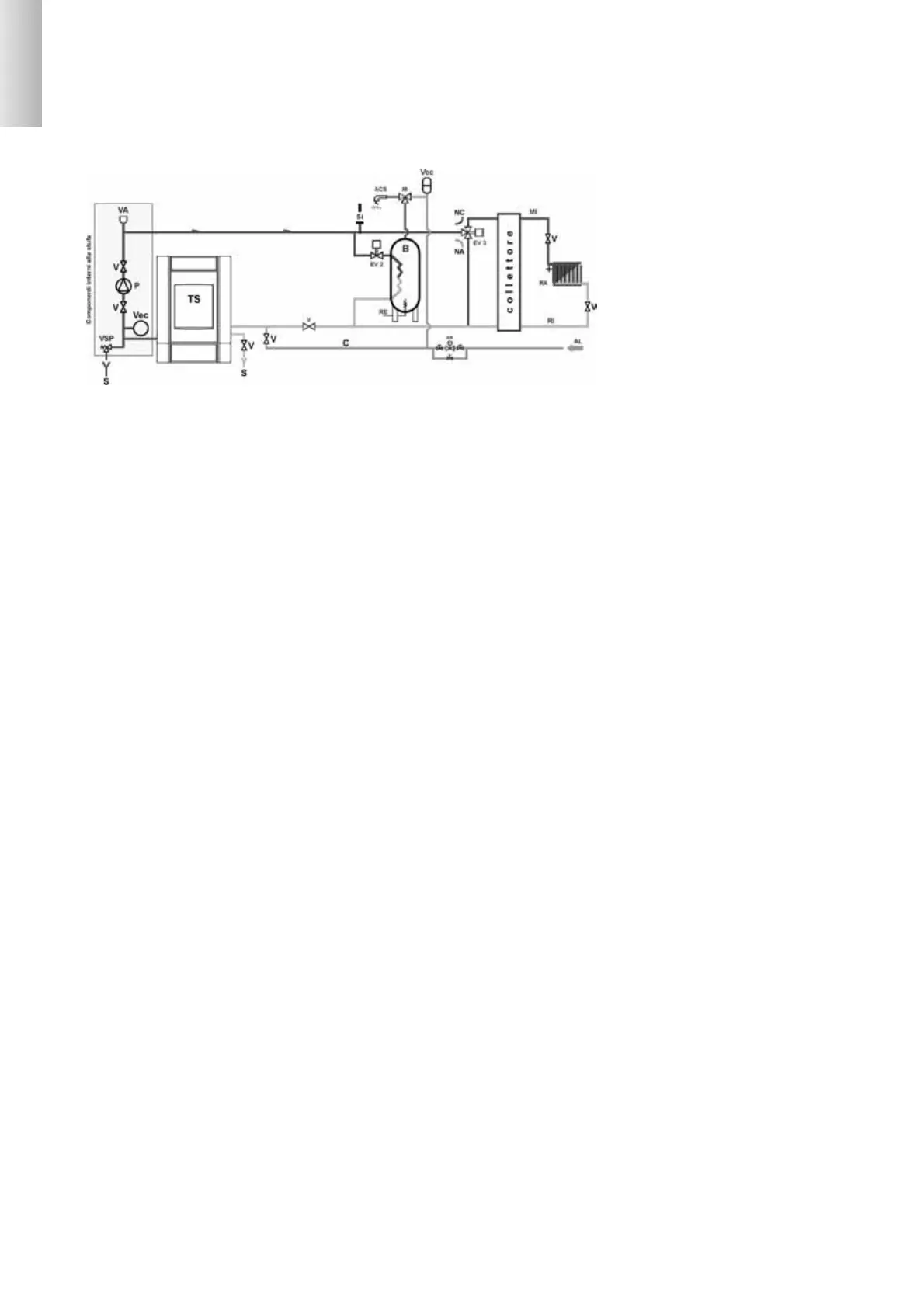

Impianto come unica fonte di calore con produzione di acqua calda sanitaria con bollitore.
Il presente schema è indicativo, la corretta installazione è a cura dell’idraulico.
LEGENDA
ACS: Acqua Calda Sanitaria
AL: Alimentazione rete idrica
B: Boiler
C: Carico/Reintegro
EV2: Elettrovalvola a 2 vie
EV3: Elettrovalvola a 3 vie
NA: Normalmente Aperta
NC: Normalmente Chiusa
GR: Riduttore di pressione
MI: Mandata Impianto
P: Pompa (circolatore)
RA: Radiatori
RI: Ritorno Impianto
S: Scarico
TS: Termostufa
V: Valvola a sfera
Vec: Vaso espansione chiuso
VSP: Valvola di sicurezza
