SLOVENŠČINA
ELEKTRONSKE NAPRAVE
VŽIG NA DALJAVO
Na elektronski plošči se nahaja vhod (čisti kontakt dodatnega
termostata *) ki ga lahko uporabljate za vžige na daljavo z
zunanjimi termostati.
Vgradnjo omenjenih naprav izvajajo le pooblaščeni serviserji
s pomočjo dodatnega kabla s kodo 640560.
ZAŠČITNA BATERIJA
Na elektronski plošči se nahaja zaščitna baterija (vrste CR
2032 3 Volt).
Za več informacij v zvezi s tem se obrnite CTP, ki je opravil
1. vžig.
VARNOSTNE NAPRAVE
TERMOČLEN:
ki je vgrajen na cevi za odvod dimnih plinov zaznava tempe-
raturo dimnih plinov.
Na podlagi nastavljenih parametrov nadzoruje postopke vžiga,
obratovanja in izklopa.
SENZOR ZA PRETOK ZRAKA (DEBIMETER):
Nahaja se v vstopnem vodu in se sproži, kadar pretok zgo-
revalnega zraka ni enakomeren in zato povzroča podtlak v
odvodu za dimne pline.
VARNOSTNI TERMOSTAT
Se sproži, ko je temperatura znotraj peči previsoka.
Zaustavi polnitev peletov in povzroči izklop peči (glej alarm
A09 na strani 105).

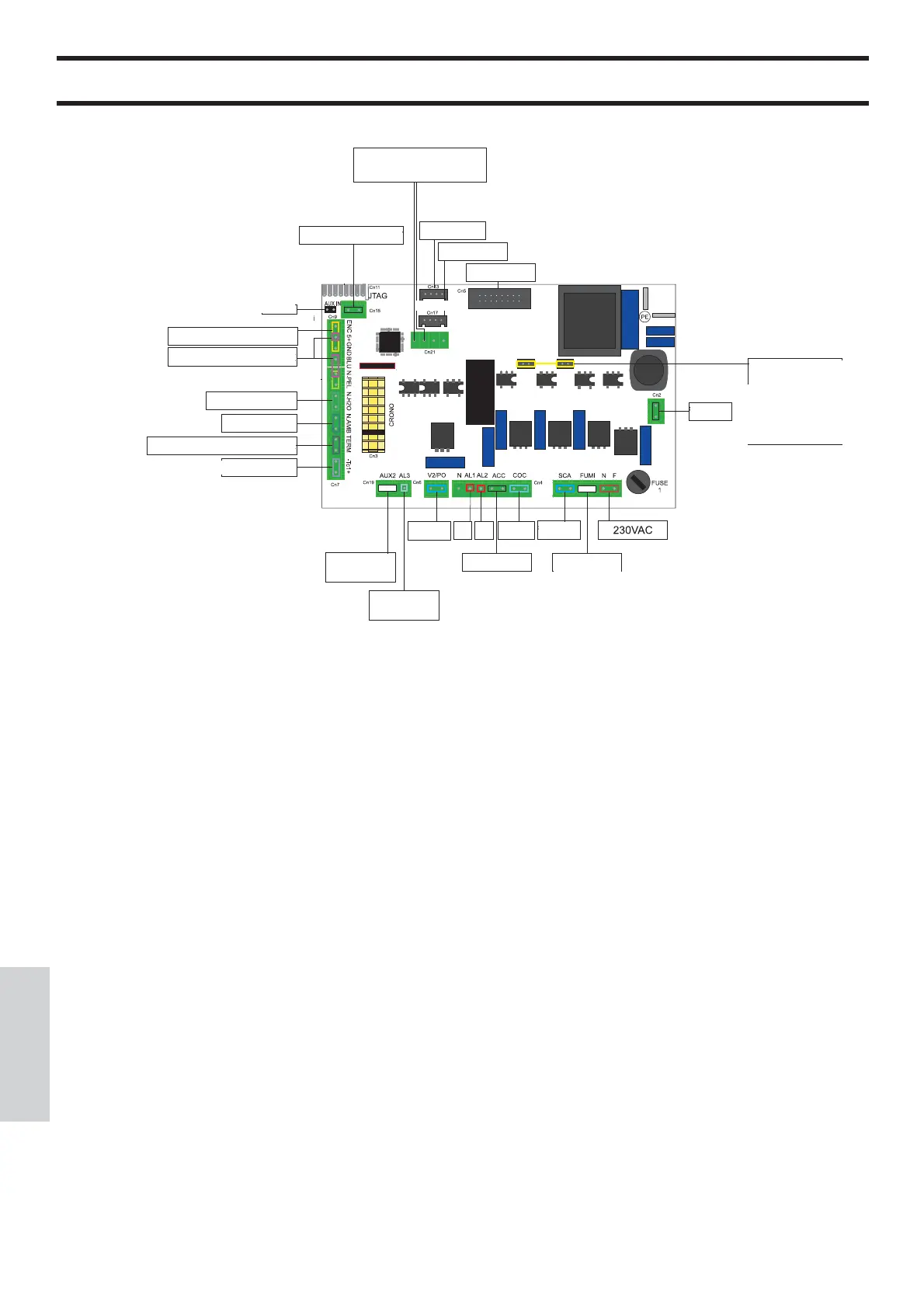

ELEKTRONSKA KARTICA
BATTERIA
TAMPONE
*
krmilna plošča in dodatne
naprave preusmerjeni valovi
SERIJSKI
DEBIMETER
prikazovalnik
prikazovalnik
serijski
VHODI
Encoder Vent. Dim.Pl.
merilni pretvorniktlaka
Encoder Vent. Dim.Pl.
ZAŠČITNA
BATERIJA
TIPALO NTC 300
o
C
TIPALO SOBE
DODATNI TERMOSTAT
tipalo dimnih plinov
VARNOSTNI
STIK POLŽA
VARNOSTNI
VHOD POLŽA
ventilator dimnih
plinov
KRMILNI GUMBI PLOŠČE
VENTILATORJEV
alarm
1
alarm
2
izmenjevalnik
2
izmenjevalnik
1
izmenjevalnik
3
POLŽ
SPARK
tipalo stopnja peletov
