PORTUGUÊS
MONTAGEM
REVESTIMENTO

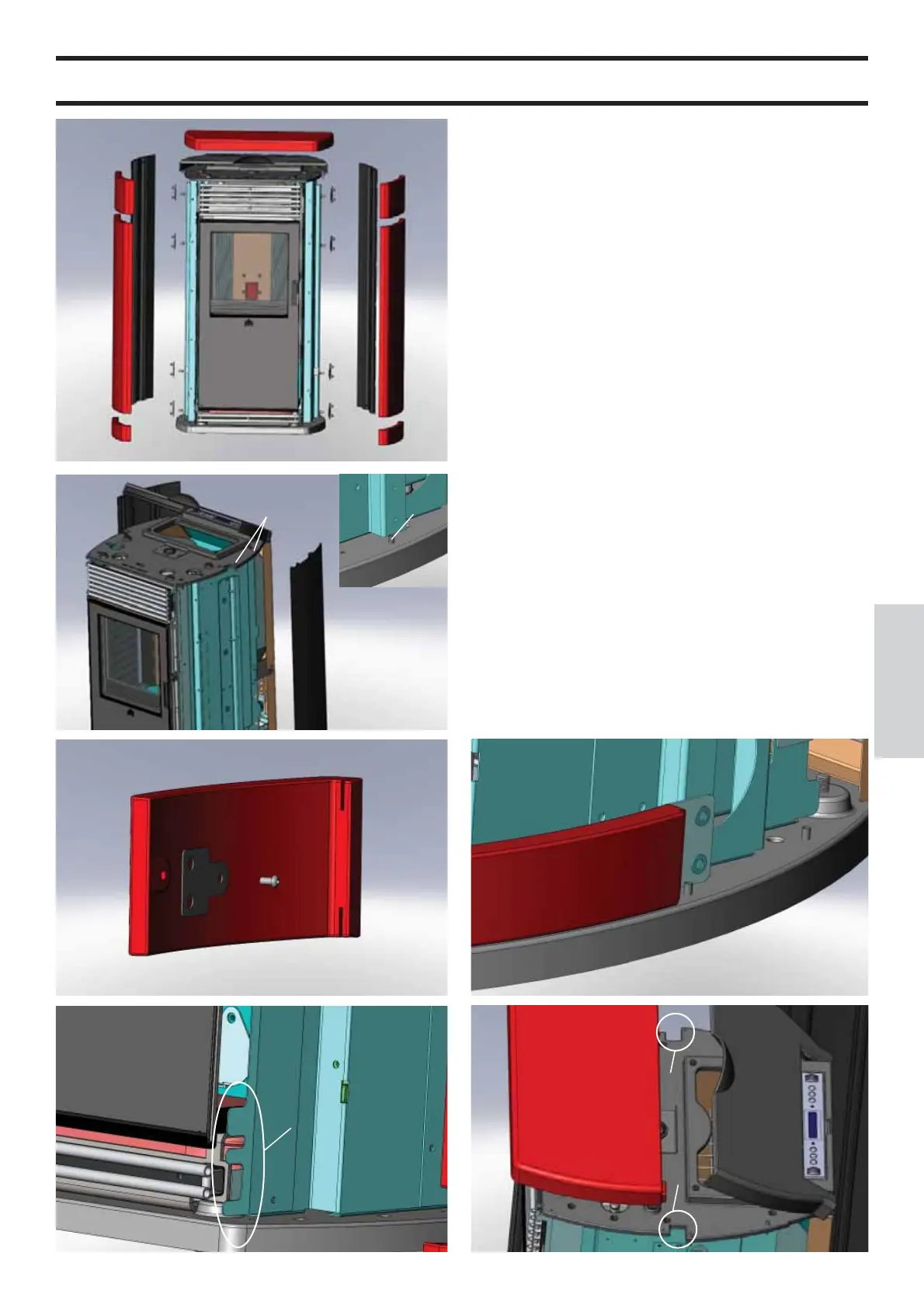

Lista das partes constituintes (ver fi g. 1):
• 6 placas laterais em cerâmica (1-2-3)
• topo em cerâmica (4)
• 2 laterais traseiros em alumínio (5)
• kit fi xação placas de cerâmica
Para a montagem, proceder da seguinte forma:
- Levantar o topo em ferro fundido, desapertar os parafusos (V) e
desmontar as duas laterais traseiras em alumínio (5) retirando-as
dos pernos de fi xação (Z) situados na base de ferro fundido fi g. 2.
- Aplicar na parte traseira das cerâmicas (1-2-3) as placas
(N) fi xando-as nos orifícios previstos através dos parafusos
fornecidos (fi g. 3).
Pelas características de produção, as cerâmicas, realizadas por
lingotamento, podem ter uma altura ligeiramente diferente
umas das outras. Para compensar a eventual diferença de altura,
é possível colocar as borrachas fornecidas, que não prejudicam
de nenhuma forma a estética da salamandra.
Colocar entre a base de ferro fundido e a cerâmica inferior (3)
as borrachas e o vedante fornecido. Entre as cerâmicas (3-2-1),
colocar apenas as borrachas fornecidas.
- Encostar à parte lateral cada elemento em cerâmica, fazendo
encaixar as cavidades (L presentes na extremidade do rebordo
dianteiro) no perfi l vertical em chapa dentada da estrutura (M -
fi g. 4).
- Fixar as cerâmicas com as placas aplicadas à estrutura da
salamandra utilizando os parafusos e as anilhas fornecidos nos
respetivos orifícios (fi g. 5).
- Voltar a montar as duas laterais traseiras em alumínio (5).
- Posicionar o topo em cerâmica (4) nas respetivas ranhuras
(S-fi g. 6).
N.B.: Na versão com revestimento em chapa, a salamandra
é fornecida já montada, exceto o topo em cerâmica, que
deve estar posicionado nas respetivas ranhuras (S-fi g. 6).
5
fi g. 1
fi g. 4
5
1
2
3
4
N
N
N
N
N
L
L
M
N
N
N
N
fi g. 2
fi g. 3
fi g. 5
fi g. 6
N
S
4
5
V
1
2
3
Z
S
