ESPAÑOL
ENSAMBLAJE
5
fi g. 1
fi g. 4
5
1
2
3
4
N
N
N
N
N
L
L
M
N
N
N
N
fi g. 2
fi g. 3
fi g. 5
fi g. 6
N
S
4
5
V
1
2
3
Z
S
REVESTIMIENTO

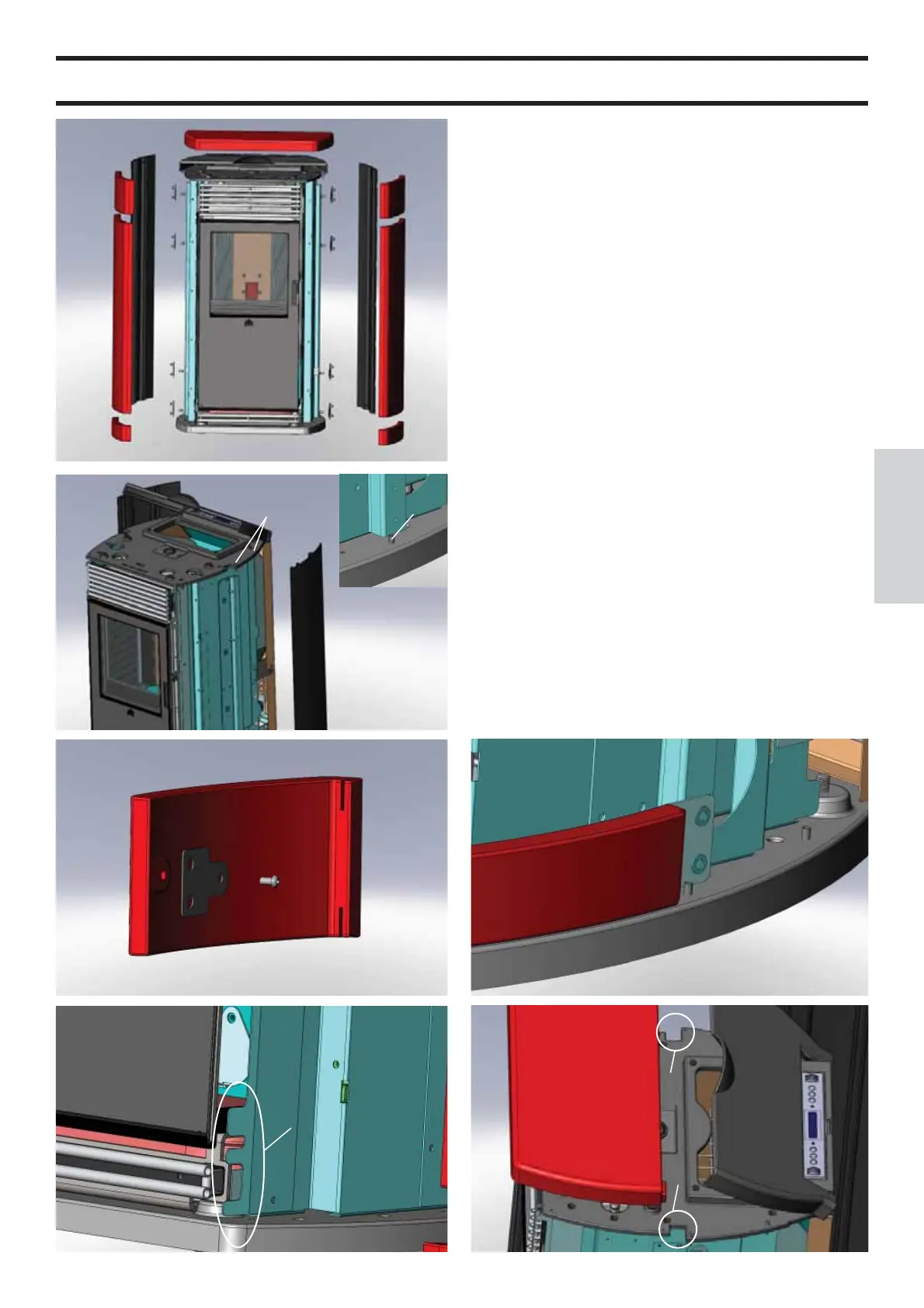

Lista de las partes constituyentes (ver fi g. 1):
• 6 azulejos laterales de cerámica (1-2-3)
• tapa de cerámica (4)
• 2 lados posteriores de aluminio (5)
• kit de fi jación de azulejos de cerámica
Para el montaje proceder de la siguiente manera:
- Levantar la tapa de fundición, afl ojar los tornillos (V) y
desmontar los dos lados posteriores de aluminio (5) desengan-
chándolos de los pernos de fi jación (Z) colocados en la base de
fundición fi g. 2.
- Aplicar por la parte trasera de las cerámicas (1-2-3) las placas
(N) fi jándolas en los orifi cios previstos por medio de los tornil-
los suministrados (fi g. 3).
Por características de producción las cerámicas, al estar rea-
lizadas en colada, pueden ser ligeramente diferentes en altura
la una de la otra. Para proveer a la posible variación de altura,
es posible interponer los tapones de goma sin perjudicar la
estética de la estufa.
Interponer entre la base de fundición y la cerámica inferior
(3) los tapones de goma y la empaquetadura suministrada, y
entre las cerámicas (3-2-1) interponer solo los tapones de goma
suministrados.
- Apoyar por el lado cada elemento de cerámica adaptando las
ranuras (L presentes en la extremidad del borde anterior) sobre
el perfi l vertical de chapa dentada de la estructura (M – fi g. 4).
- Fijar las cerámicas con las placas aplicadas, a la estructura de
la estufa utilizando los tornillos y las arandelas suministradas
en los orifi cios correspondientes (fi g. 5).
- Volver amontar los dos lados posteriores de aluminio (5)
- Colocar la tapa de cerámica (4) en las ranuras correspondien-
tes (S-fi g. 6).
NB: En la versión con revestimiento de chapa, la estufa se
suministra ensamblada, excepto la tapa de cerámica que
debe ser colocada en las ranuras correspondientes (S fi g. 6).
