- 6 -
ITALIANO
ASSEMBLAGGIO
RIVESTIMENTO

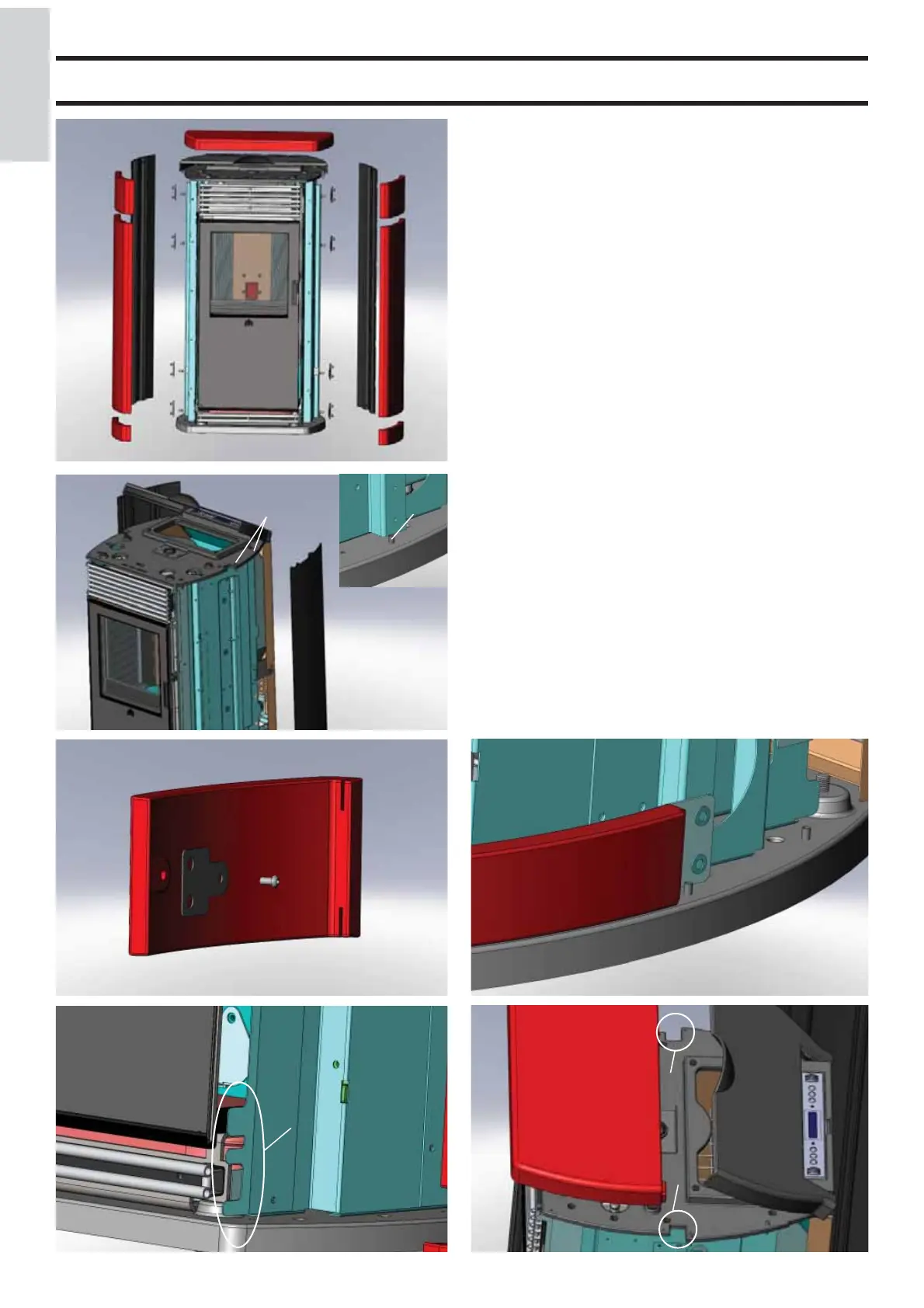

Elenco delle parti costituenti (vedi fi g. 1):
• n° 6 piastrelle laterali in ceramica (1-2-3)
• top in ceramica (4)
• n° 2 fi anchi posteriori in alluminio (5)
• kit fi ssaggio piastrelle in ceramica
Per il montaggio procedere come segue:
- Alzare il top in ghisa, svitare le viti (V) e smontare i due
fi anchi posteriori in alluminio (5) sganciandoli dai perni di
fi ssaggio (Z) posti sul basamento in ghisa fi g. 2.
- Applicare sul retro delle ceramiche (1-2-3) le piastrine (N)
fi ssandole nei fori previsti tramite le viti in dotazione (fi g. 3).
Per caratteristiche di produzione le ceramiche, realizzate a
colaggio, potrebbero risultare leggermente differenti in altezza
l’una dall’altra. Per ovviare all’eventuale variazione di altezza,
è possibile interporre i gommini in dotazione che non pregiudi-
cano in alcun modo l’estetica della stufa.
Interporre tra il basamento in ghisa e la ceramica inferiore (3) i
gommini e la guarnizione in dotazione, mentre tra le ceramiche
(3-2-1) interporre solo i gommini in dotazione.
- Accostare dal fi anco ciascun elemento in ceramica facendo
calzare le cave (L presenti all’estremità del bordo anteriore) sul
profi lo verticale in lamiera dentata della struttura (M - fi g. 4).
- Fissare le ceramiche con le piastrine applicate, alla struttura
della stufa utilizzando le viti e le rondelle in dotazione negli
appositi fori (fi g. 5).
- Rimontare i due fi anchi posteriori in alluminio (5).
- Posizionare il top in ceramica (4) nelle apposite scanalature
(S-fi g. 6).
NB: Nella versione con rivestimento in lamiera, la stufa
viene fornita già assemblata, tranne il top in ceramica che
deve essere posizionato nelle apposite scanalature (S-fi g. 6).
5
fi g. 1
fi g. 4
5
1
2
3
4
N
N
N
N
N
L
L
M
N
N
N
N
fi g. 2
fi g. 3
fi g. 5
fi g. 6
N
S
4
5
V
1
2
3
Z
S
