- 10 -
ENGLISH

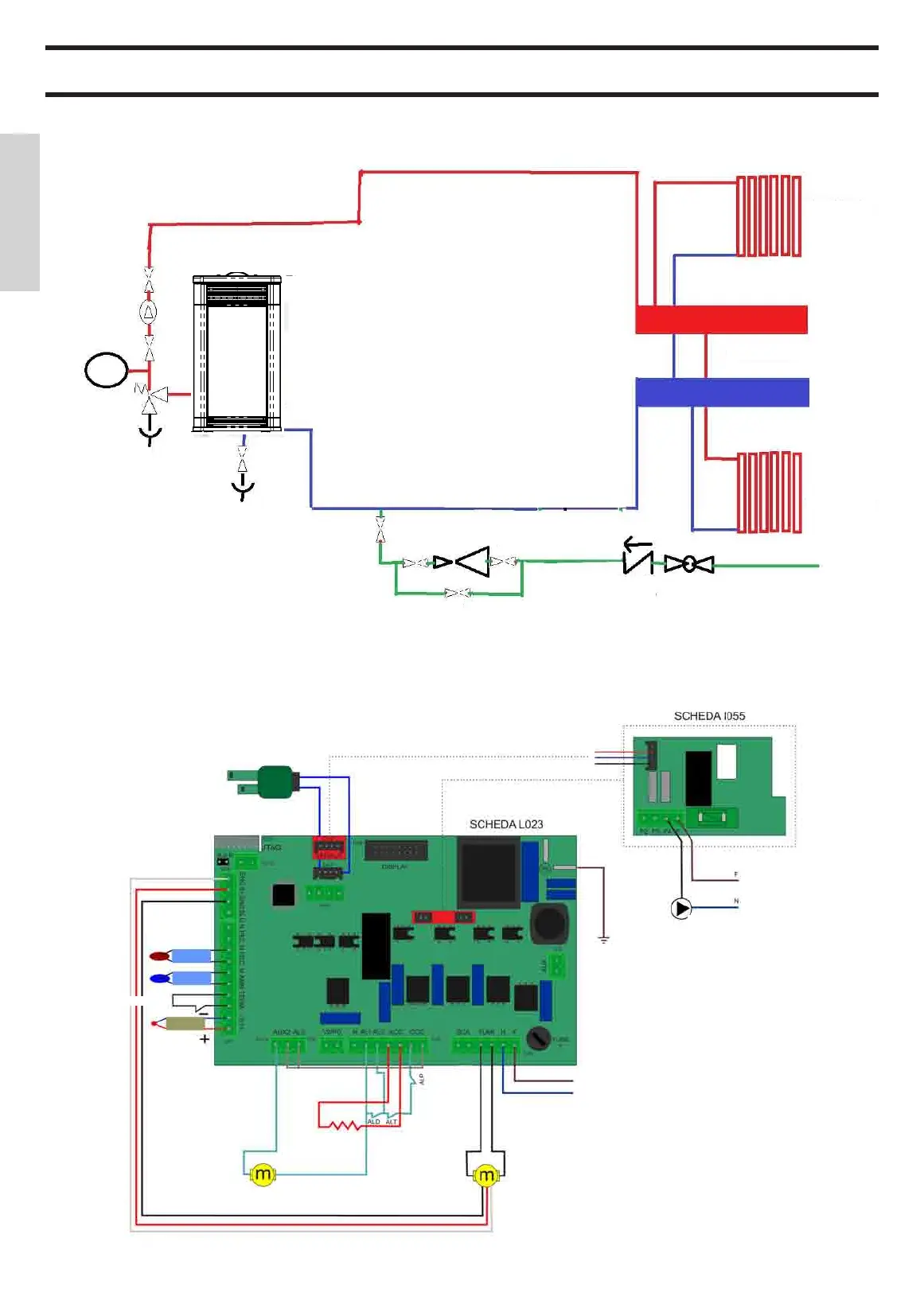

This layout is indicative only: your plumber will be responsible for the ultimate installation.
546
992
552
Assieme generale
SCALA
DISEGNO
ESP. DATA MODIFICA
CODICE TAGLIO:
CODICE LAVORATO:
da 1 a 30
LAVORAZIONI MECCANICHE
NOME PRODOTTO
DESCRIZIONE PARTICOLARE
da 30 a 100
TRATTAMENTI PROTETTIVI
Visto disegno
Visto controllo
da 0 a 200
oltre 200
angolo
FUSIONI - STAMPATI PIEGATURE
oltre 100
angoli
da 1 a 6
da 6 a 30
da 30 a 100
oltre 100
TOLLERANZE
GENERALI
2229.000
1:20
GRUPPO DI APPARTENENZA
peso
00 17/05/2011 PRIMA EMISSIONE
Pref.
± 0.25
± 0.4
± 1°
± 2%
± 0.8
± 0.5
± 0.2
± 30'
± 0.1
± 0.4
± 0.6
± 0.2
-
M.S.
FLEXA - 2229
.
S
S
valve with lter
allowing inspection
no-return
valve
ALT=thermostat safety heat chamber
ALD=depressometer
ALP=pellet chamber thermostat
Pump (circulation)
S: Drain
Spherical valve
Closed surge tank
Safety valve
Thermal discharge valve
Radiator
Radiator
Collector
Ground
NETWORK 230 Vca
METERING SCREW
PLUG
SMOKE
VENTILATOR
encoder smoke ventilator
encoder smoke ventilator
ass ow sensor
smoke
probe
probe NTC
boiler tank
ext. Thermostat
probe NTC
room temp.
PUMP FEED
