- 30 -
FRANÇAIS

Pour ce qui n’est pas expressément indiqué, se reporter pour
chaque pays aux normes locales. En Italie se reporter à la
norme UNI 10683/2005, ainsi qu’aux éventuelles indications
régionales ou des ASL locales. En cas d’installation dans une
copropriété, demander l’avis préventif au gérant.


Le thermopoêle NE doit PAS être dans la même pièce où se
trouvent des extracteurs, des appareils de chauffage de type B,
et autres appareils qui peuvent compromettre le bon fonction-
nement.


Le thermopoêle est pourvu d’un câble d’alimentation élec-
trique à brancher à une prise de 230 V 50 Hz, de préférence
avec interrupteur magnétothermique. Des variations de tension
supérieures à 10% peuvent compromettre le thermopoêle
(s’il n’est pas déjà prévu, prévoir un interrupteur différentiel
adapté). L’installation électrique doit être aux normes; érier
en particulier l’efcacité du circuit de terre. La ligne d’alimen-
tation doit avoir une section adaptée à la puissance de l’appa-
reil. Le mauvais état de marche du circuit de terre provoque
un mauvais fonctionnement qu’Edilkamin ne peut prendre en
charge.


Pour un fonctionnement correct, le thermopoêle doit être posi-
tionné perpendiculairement au sol.Vérier la capacité portante
du sol.Le thermopoêle doit être installé dans le respect des
conditions de sécurité suivantes:
-distance minimum sur les côtés et sur le dos de 40 cm des
matériels moyennement inammables,
-ne placer aucun matériel facilement inammable devant le
thermopoêle, à une distance inférieure à 80 cm,
-si le thermopoêle est installé sur un sol inammable, intercaler
une plaque de matériel calorifuge dépassant d’au moins 20 cm
des côtés et 40 cm de la partie frontale.
En cas d’impossibilité de respecter les distances indiquées ci-
dessus, mettre en place impérativement des mesures techniques
et demaçonnerie permettant d’éviter tout risque d’incendie.En
cas de connexion avec une paroi en bois ou d’un autre matériel
inammable, calorifuger le tuyau d’évacuation des fumées
avec de la bre de céramique ou avec un autre matériau présen-
tant les mêmes caractéristiques.

Le local où se trouve le poêle doit impérativement avoir une
prise d’air d’une section d’au moins 80 cm², garantissant leréta-
blissement de l’air consommé par combustion.
Dans l’alternative, l’air pour le poêle pourra être prélevé di-
rectement de l’extérieur à travers le prolongement en acier du
tuyau de4cm de diamètre. Dans ce cas, des problèmes de con-
densation pourraient se présenter et il faudra protéger l’entrée
de l’air avec unlet, dont une section libre d’au moins 12 cm²
devra être garantie. Le tuyau doit avoir une longueur inférieu-
re à 1 mètre et il ne doit présenter aucun coude.Le tuyau doit
terminer avec segment à 90° degrés vers le bas ou avec une
protection contrer le vent.
En tout cas, tous les conduits d’admission d’air doit être ainsi
section libre d’au moins 12 cm² doit être garantie.
Le terminal externe du conduit de prise d’air doit être protégé
par un grillage contre les insectes qui toutefois ne doit pas
réduire la section passante utile de 12 cm².

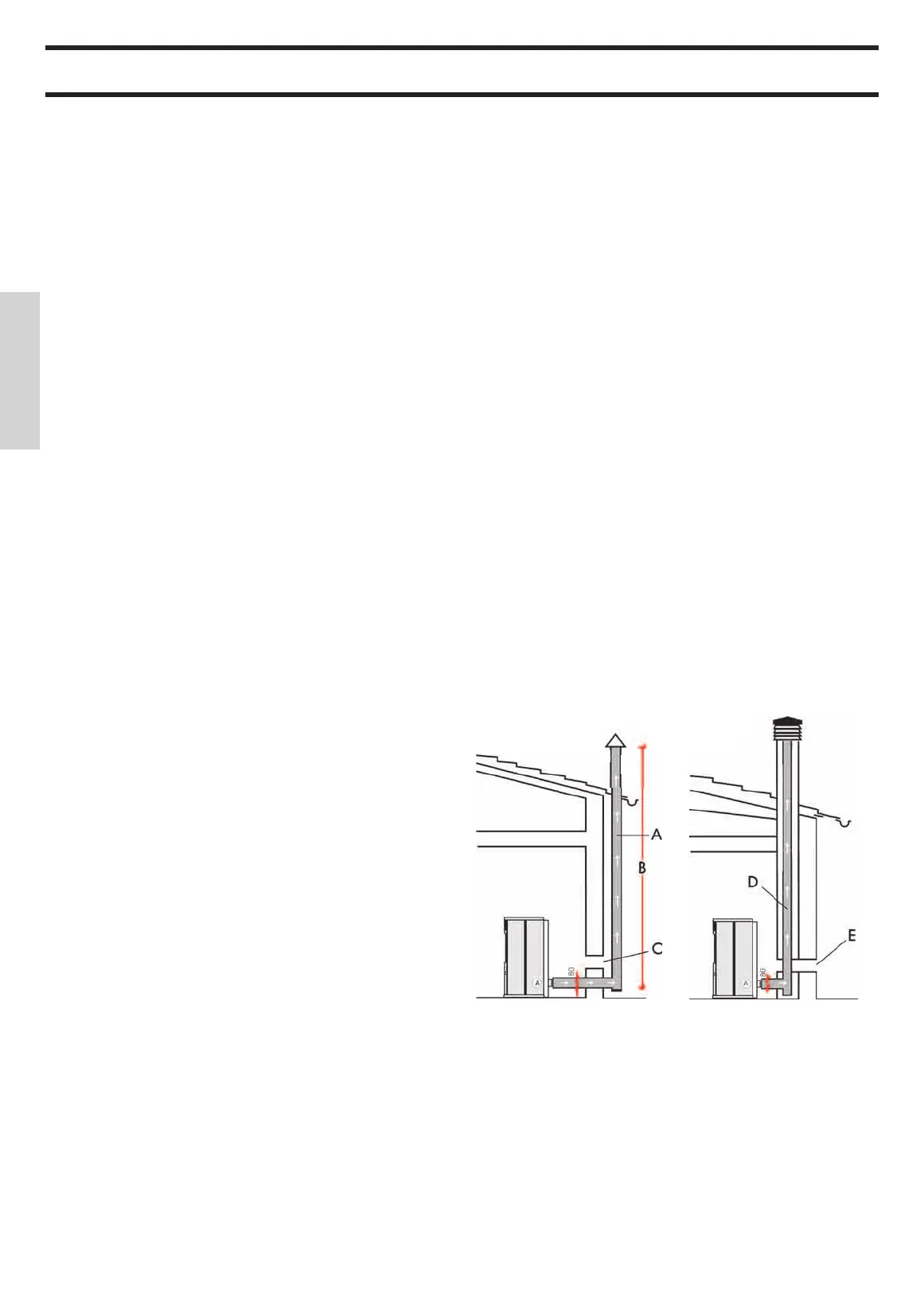

INSTALLAZIONE
A: conduit de cheminée en acier calorifugé
hauteur minimum 1,5 m
prise d’aire de la pièce (section passante de
80 cm² minimum
 conduit de cheminée en acier, à l’intérieur du conduit
de cheminée existant dans le mur



Les caractéristiques fondamentales sont:
- section interne à la base égale à celle du conduit de cheminée
- section de sortie non inférieure au double de celle du conduit de
cheminée
- position en plein vent, au-dessus du toit et en-dehors des
zones de reux.

Le système d’évacuation doit être unique pour le thermopoê-
le (des conduits d’évacuation dans un conduit de cheminée
commun à d’autres dispositifs n’est pas acceptable). L’évacua-
tion des fumées se fait par le tuyau de 8 cm de diamètre situé à
l’arrière.
Prévoir un raccord en T avec un bouchon de collecte de la va-
peur de condensation au début du segment vertical.
Le conduit d’évacuation des fumées doit être relié avec l’ex-
térieur en utilisant des tuyaux en acier ou noirs certiés EN
1856. Le tuyau doit être scellé hermétiquement. Pour l’étan-
chéité des tuyaux et leur isolation éventuelle il faut utiliser des
matériaux aux températures élevées (silicone ou mastics pour
températures élevées). Les segments horizontaux peuvent avoir
une longueur jusqu’à 2 m. On peut avoir jusqu’à deux coudes
avec une amplitude maximum de 90°. Il est nécessaire (si le
tuyau d’évacuation ne s’insère pas dans un conduit de che-
minée) d’avoir un segment vertical et un terminal contre le vent
(référence UNI 10683/2005). Le conduit vertical peut être in-
terne ou externe. Si le conduit de fumées est à l’extérieur il doit
être calorifugé de manière adéquate. Si le conduit de fumées
s’insère dans un conduit de cheminée, celui-ci doit être auto-
risé pour les combustibles solides et s’il fait plus de 150 mm
de diamètre, il faut l’assainir en le tubant avec des tuyaux de
section et de matériaux adaptés (ex. acier 80 mm de diamètre).
Tous les segments du conduit de fumées doivent pouvoir être
inspectés. Les cheminées et les conduits de fumée auxquels
sont reliés les appareils qui utilisent des combustibles solides
doivent être nettoyés une fois par an (vérier s’il existe dans
son pays une règlementation à ce sujet). Si on omet de contrôler
et de nettoyer régulièrement on augmente la probabilité d’un
incendie de la cheminée.
Les installations possibles sont celles proposées aux
gures 1 et 2

