FLEXA - 2229
.







S
S


válvula con ltro
inspeccionable
válvula
antirretorno
ALT = termostato seguridad termocámara
ALD = depresómetro
ALP = termostato seguridad
compartimiento pellet
Radiador
Radiador
Colector


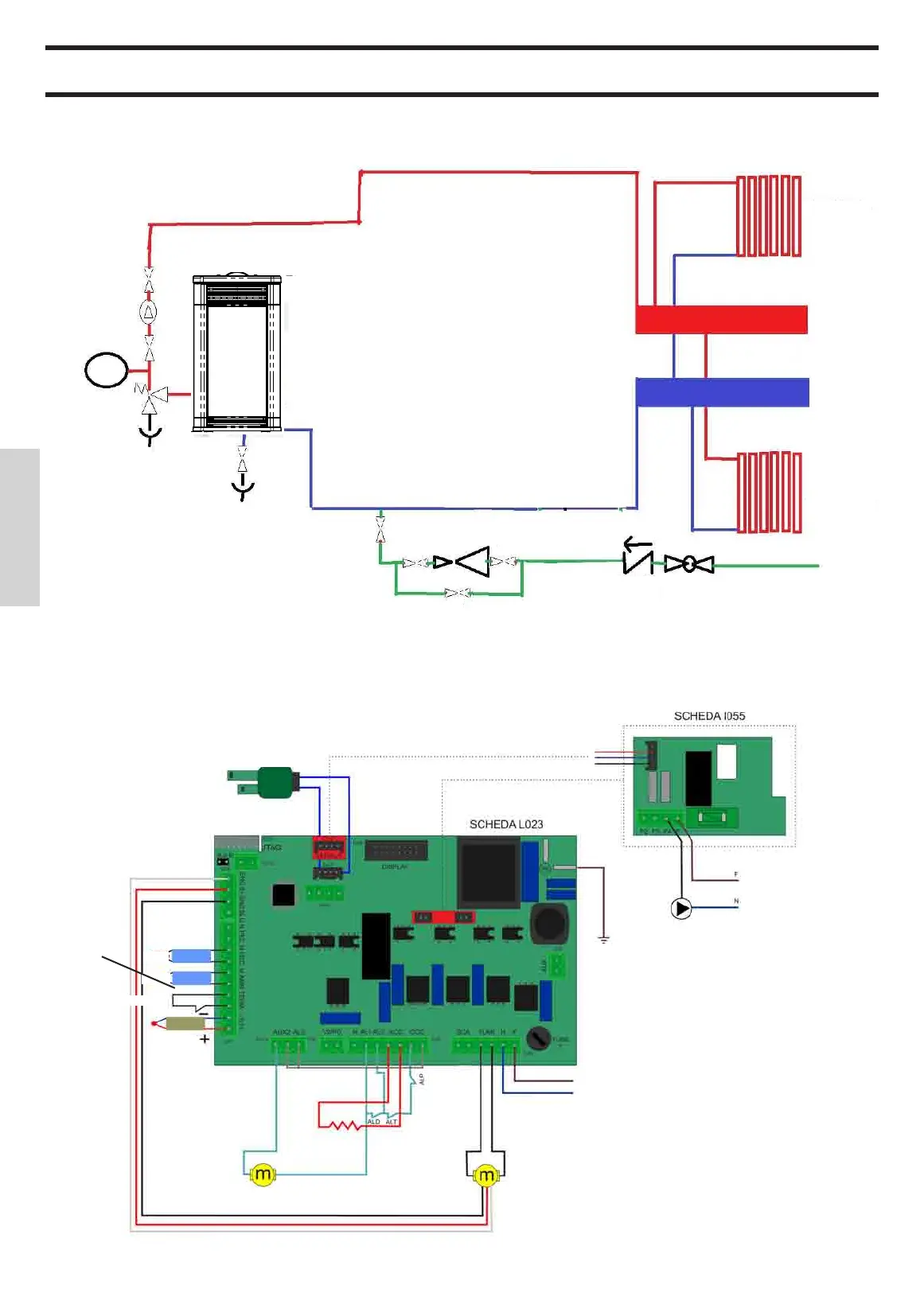

El siguiente esquema sólo es a nivel indicativo, la correcta instalación debe realizarse por personal especializado.



 Bomba (circulador)
S: Descarga
 Válvula de esfera
 Vaso expansión cerrado
 Válvula de seguridad
ALIMENTACIÓN BOMBA
Tierra
RED 230 Vca
CÓCLEA
BUJÍA DE
ENCENDIDO
VENTILADOR
HUMOS
encoder ventilador humos
encoder ventilador humos
CAUDALÍMETRO
sonda
humos
sonda NTC
caldera
sonda NTC
ambiente
termostato ext.
