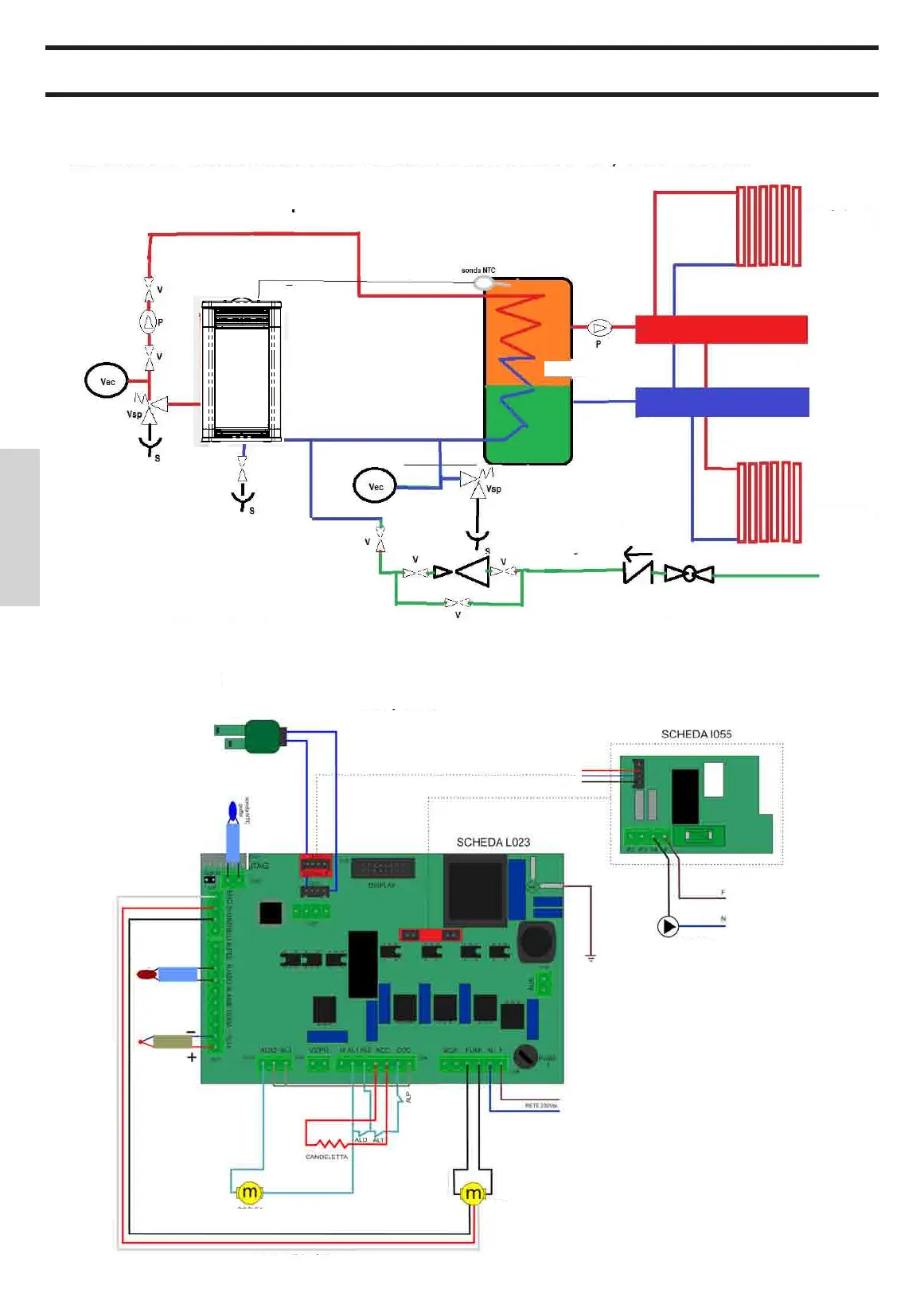

El siguiente esquema sólo es a nivel indicativo, la correcta instalación debe realizarse por personal especializado.
546
992
552
Assieme generale
SCALA
DISEGNO
ESP. DATA MODIFICA
CODICE TAGLIO:
CODICE LAVORATO:
da 1 a 30
LAVORAZIONI MECCANICHE
NOME PRODOTTO
DESCRIZIONE PARTICOLARE
da 30 a 100
TRATTAMENTI PROTETTIVI
Visto disegno
Visto controllo
da 0 a 200
oltre 200
angolo
FUSIONI - STAMPATI PIEGATURE
oltre 100
angoli
da 1 a 6
da 6 a 30
da 30 a 100
oltre 100
TOLLERANZE
GENERALI
2229.000
1:20
GRUPPO DI APPARTENENZA
peso
00 17/05/2011 PRIMA EMISSIONE
Pref.
± 0.25
± 0.4
± 1°
± 2%
± 0.8
± 0.5
± 0.2
± 30'
± 0.1
± 0.4
± 0.6
± 0.2
-
M.S.
FLEXA - 2229
.

 Bomba (circulador)
S: Descarga
 Válvula de esfera
 Vaso expansión cerrado
 Válvula de seguridad
Radiador
Radiador
Colector
Puffer
ALT = termostato seguridad termocámara
ALD = depresómetro
ALP = termostato seguridad
compartimiento pellet
válvula con ltro
inspeccionable
válvula
antirretorno

ALIMENTACIÓN BOMBA
Tierra
RED 230 Vca
CÓCLEA
BUJÍA DE
ENCENDIDO
VENTILADOR
HUMOS
encoder ventilador humos
encoder ventilador humos
CAUDALÍMETRO
sonda
humos
sonda NTC
caldera
