ITALIANO
ASSEMBLAGGIO RIVESTIMENTI
TINY

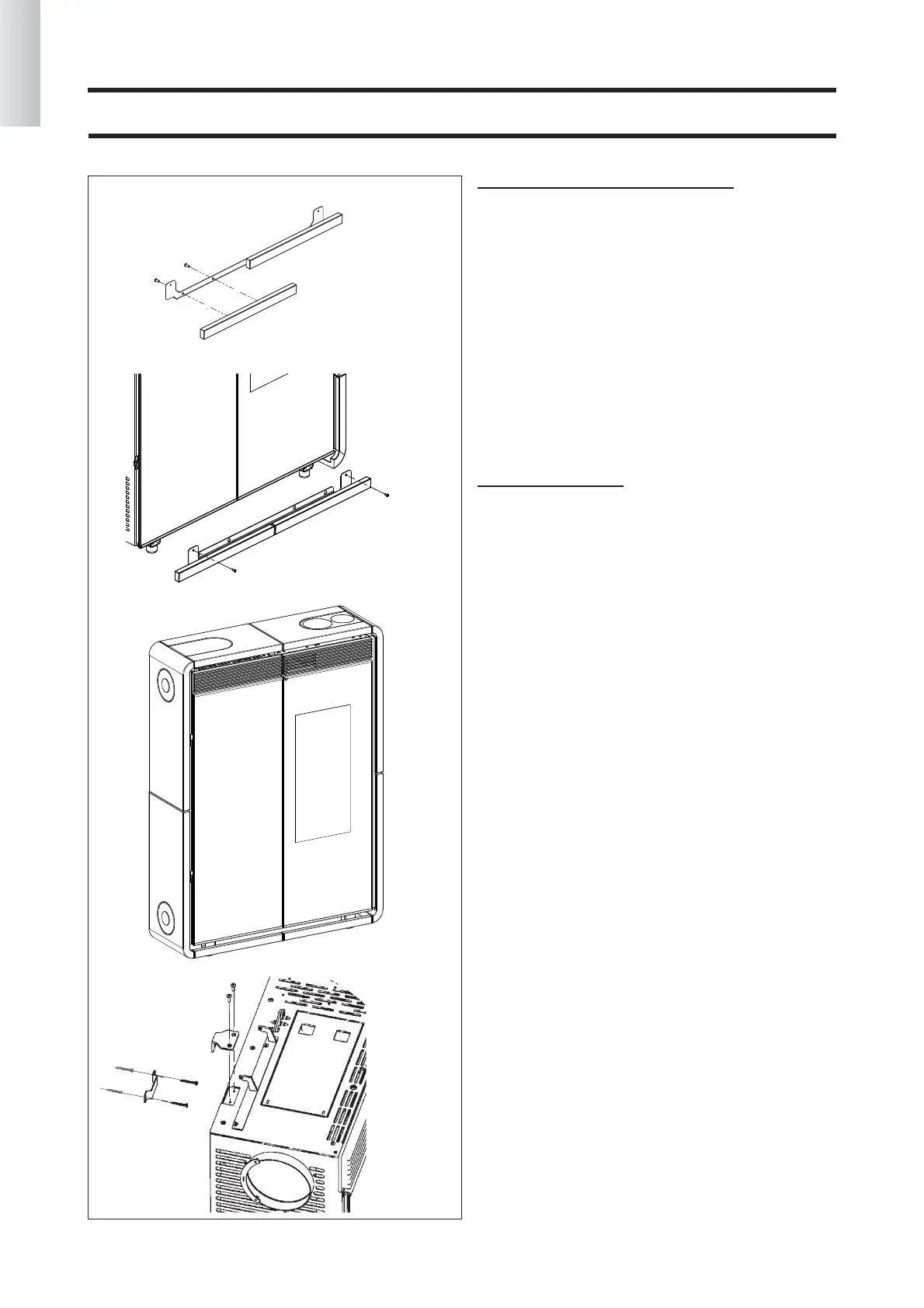

MONTAGGIO INSERTI INFERIORI
Fig. 15
Fissare i due inserti di ceramica (W) sull'apposito suppor-
to in lamiera (Z) utilizzando le viti M4 x 8.
Fig. 16
Fissare il supporto in lamiera completo di inserti in cera-
mica sul basamento della stufa utilizzando le viti autofi-
lettanti in dotazione (*); i fori sono accessibili aprendo le
due ante di vetro.
Fig. 17
La figura rappresenta la stufa completamente allesti-
ta.
POSIZIONAMENTO
Fig. 18
Fissare la stufa a muro mediante le squadrette (a) e le staf-
fe (b) fornite in dotazione, oppure utilizzare sistemi alter-
nativi che garantiscano la sua stabilità.
Per il corretto funzionamento la stufa deve essere posizio-
nata in bolla.
Verificare la capacità portante del pavimento.
Fig. 15
Fig. 16
(W)
(W)
(Z)
Fig. 17
Fig. 18
(a)
(b)
10
*
*
