115
DEUTSCH
Der Pelletofen TINY ist mit dem System LEONARDO
®
ausgestattet.
LEONARDO
®
ist ein Sicherheits- und Regelsystem der Verbrennung, das unter jeder Bedingung einen
optimalen Betrieb gewährleistet.
LEONARDO
®
gewährleistet dank zweier Sensoren, die den Druckpegel in der Verbrennungskammer und die
Rauchgastemperatur messen, einen optimalen Betrieb. Die Messung und die daraus folgende Optimierung der beiden
Parameter erfolgt ständig, sodass eventuelle Betriebsstörungen in Echtzeit behoben werden können.
Das System LEONARDO
®
bewirkt eine konstante Verbrennung, indem es automatisch den Ofenzug auf der
Grundlage der Merkmale des Abzugsrohrs (Kurven, Länge, Form, Durchmesser, usw.) und der
Umgebungsbedingungen (Wind, Feuchtigkeit, Luftdruck, Installation in großer Höhe, usw.) regelt.
Es ist erforderlich, dass die Installationsvorschriften befolgt werden.
Das System LEONARDO
®
ist darüber hinaus in der Lage, den Pellet-Typ zu erkennen und dessen Beschickung auto-
matisch zu regeln, um in jedem Augenblick das Maß der erforderlichen Verbrennung zu gewährleisten

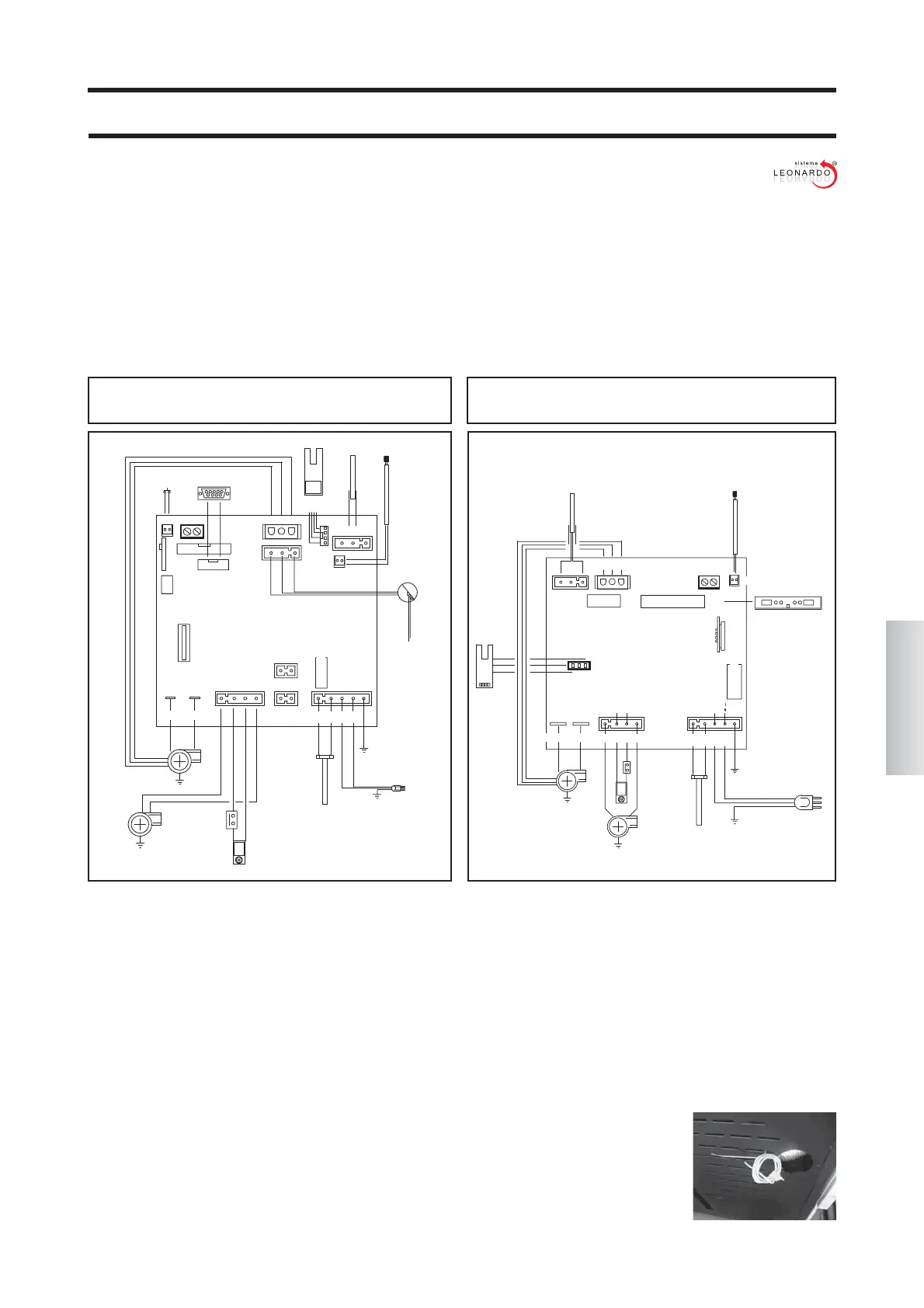

SCHALTPLAN KELLY
Schaltplan
SCHALTPLAN TINY
Schaltplan
MERKMALE
+---
DAB
C
H
L
G
F
F
M
N
R
P
+---
Le ge nda:
TM
G
L
H
M
N
Flusssensor
Thermoelement
RS232/AUX
AUX
RPM Umdrehungen Rauchgasgebläse
RS232/485
SERVICE
IN T° J
Raumtemperatur-Sonde
(ZUBEHÖR)
F
SOS
D
A
B
C
Rauchabzugsmotor
Zündungswiders tand
Sicherung °2AT
NETZ 230VWS
50-60 Hz +/-10%
F
TM 150 °C
PUFFERBATTERIE
CR2032
P
R
M Förderschnecke
BELÜFTUNG
Ablesepunkt
Unterdruckmesser
P2
P1
Thermoelement
BELÜFTUNG
TM
RS232
I/O CONSOLLE
IN T° J
CONSOLLE
RAUM SONDE
Raumtemperatur-Sonde
RPM Umdrehungen Rauchgasgebläse
PUFFERBATTERIE
CR2032
M Förderschnecke
Rauchabzugsmotor
Flusssensor
Zündungswiders tand
NETZ 230VWS
50-60 Hz +/-10%
Sicherung °2AT
SERIELLEN PORT
Auf dem AUX-Portal ist es möglich, von Händler ein Optional für die Kontrolle der Registrierungen und Löschungen - wie
zum Beispiel Telefonumschalter und Wärmeregler - installieren zu lassen, an der Rückseite des Heizofens.
Anschließbar mit entsprechendem Bügel, als Optional erhältlich (TINY Art.-Nr 621240 - KELLY Art.-Nr 620550).
Der serielle Anschluss befindet sich im Inneren des Ofens auf der linken Seite.
PUFFERBATTERIE
Auf der Elektronikkarte ist eine Pufferbatterie vorhanden (Typ CR 2032 zu 3 Volt).
Ihre Störung (nicht als Fabrikationsfehler, sondern als gewöhnliche Abnutzung anzusehen) wird mit den Meldungen
"RTC RD Fehler" für das Modell TINY und "Batt. 1 - Batt. 2" für das Modell KELLY angezeigt.
Für nähere diesbezügliche Auskünfte, wenden Sie sich an den Händler, der die Erstinbetriebnahme vorgenommen hat.
RAUMTEMPERATURSONDE
Auf der Rückseite des Ofens ist der Ausgang des 1m langen Umgebungstemperatur Kabels
vorgesehen.
Am Endstück des Kabels ist die Sonde verkabelt, die mit der beigefügten Halterung an die
Wand montiert wird.
