124
DEUTSCH
KIT 8 (Art.-Nr. 297360)
N.B.: DER ANFANGSTEIL DES SCHLAUCHES MUSS VOLLKOMMEN AUSGEZOGEN WERDEN, UM
DIE FALTEN ZU BESEITIGEN; AUF DIESE WEISE WEITET SICH DER INNENDURCHMESSER MER-
KLICH UND ERLEICHTERT DAS AUFSTECKEN.
- Die Stellung des Ofen gegenüber der Mauer festlegen (Abb. a).
- Den Bedienungshebel der Warmluft-Kanalisierung betätigen (siehe S. 121).
- Den Ofen an der festgelegten Stelle aufstellen und mit den im Lieferumfang enthaltenen Winkeln (A) und Bügeln (B)
an der Wand befestigen oder alternative Systeme verwenden, die die Stabilität des Ofens gewährleisten (siehe S. 122).
- Die Aluminiumrohre (2) für die Warmluftkanalisierung ausrollen, ohne sie an den Stutzen des Ofen anzuschließen.
- Das Aluminiumrohr auf den Warmluftausgangsstutzen (A) aufstecken.
- Rohrmanschetten (3) und den Dübeln mit Schrauben (2) an der Wand befestigt wird.
Es ist wichtig, daran zu erinnern, dass das Rohr, durch das die Warmluft fließt, zweckmäßigerweise gedämmt
wird, um Wärmeverluste zu vermeiden. Es sind soweit wir möglich Kurven des Rohrs zu vermeiden.
KIT 8
n°
Art.-Nr.
-
Befestigungsschelle
Rohr
2 46160
1
Rohr Ø 10
1 162520
2
Abschlussstutzen
1 293430
1
2
A
INSTALLATION
Abb. a

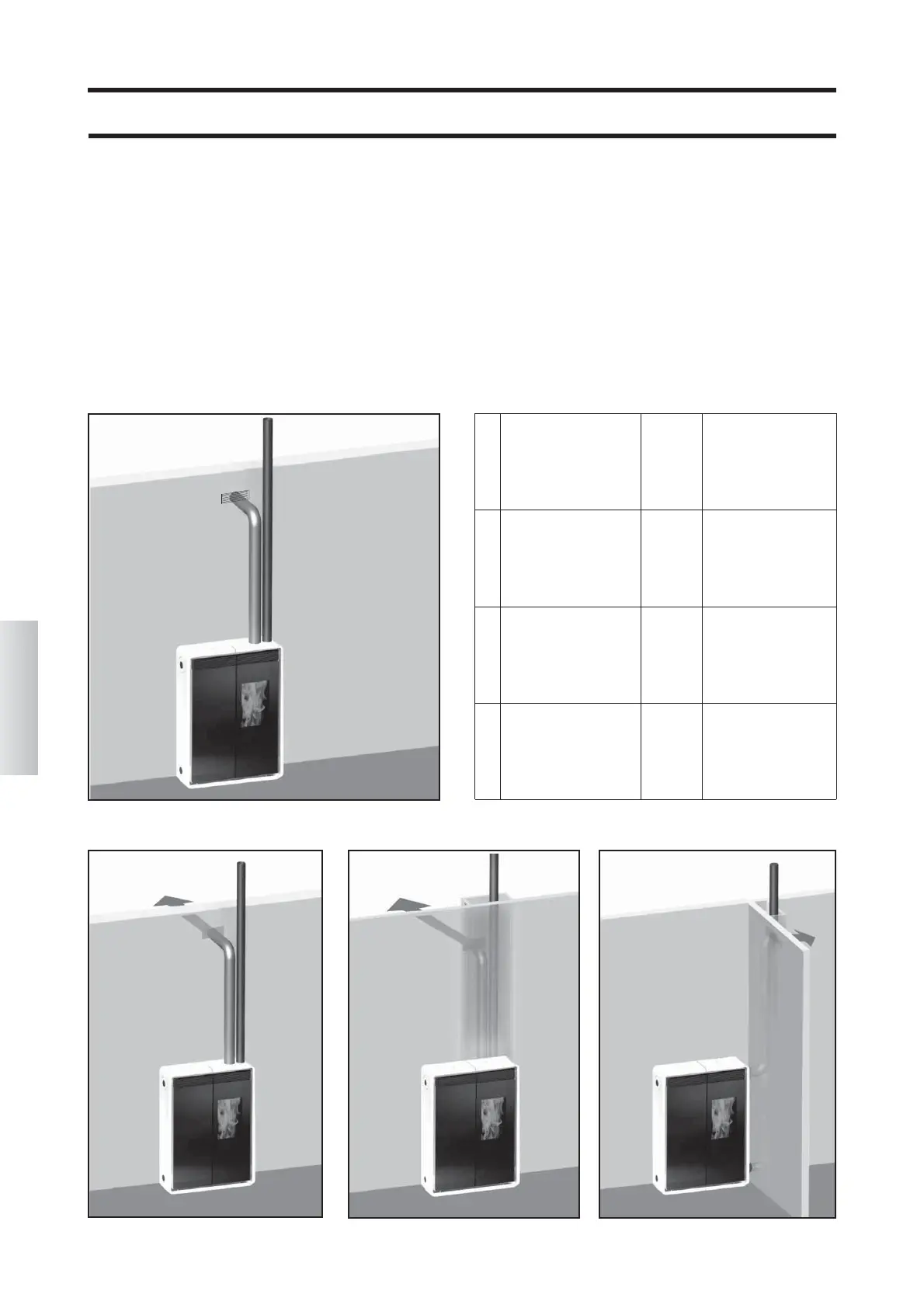

BEISPIELE VON WARMLUFT-KANALISIERUNG UND RAUCHABZUG
Seitlich
Auf der Rückseite
Auf dem Oberteil
