NEDERLANDS
DE BEKLEDING MONTEREN
TINY (het model KELLY wordt al gemonteerd geleverd)
Bijgevoegde schroeven, bouten en moeren:
nr. 4 Bouten M8
nr. 4 Holnietjes voor de bevestiging van keramische doppen
nr. 28 Schroeven M4 x 8
nr. 4 Afstandsringen 5 mm
nr. 2 Fixatiebeugels voor muur met pluggen en schroeven

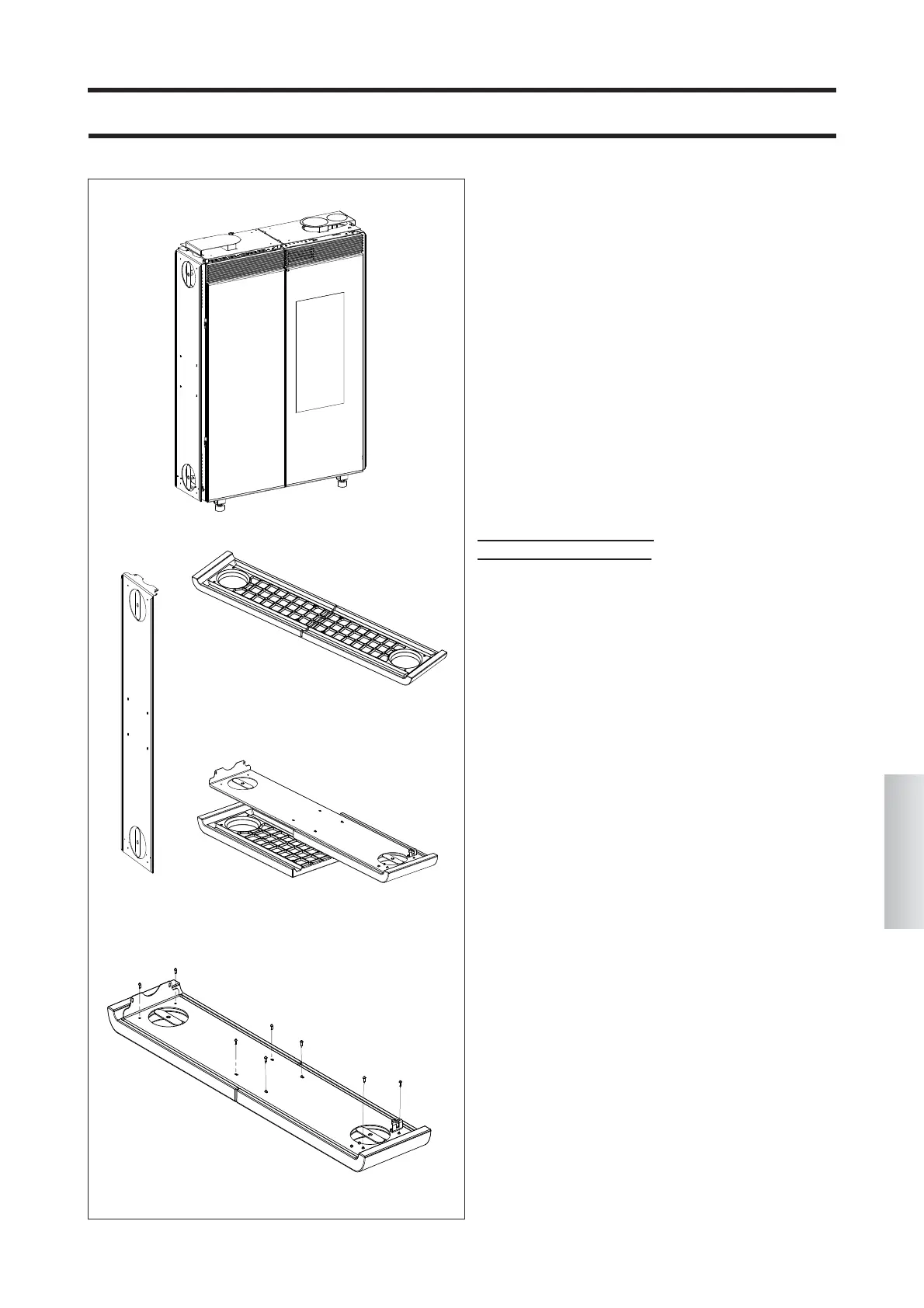

Afb. 1
Deze afbeelding toont de uitgepakte kachel.
N.B.:
Op het moment van de levering is het metalen deel van
de bekleding van de zijkanten (afb. 2) al gemonteerd.
De twee keramische tegels (H - afb. 6) moeten echter
gemonteerd worden. Neem daarvoor de volgende pro-
cedure in acht.
MONTAGE ZIJTEGELS:
KERAMISCHE TEGELS
Afb. 3/4
Plaats twee keramische tegels H (afb. 3) op een doek of
ander materiaal dat tegen krassen beschermt op een
oppervlak dat groot genoeg is.
Breng het metalen paneel (afb. 4) aan nadat u het van de
kachel gedemonteerd heeft.
Afb. 5
Draai de 8 schroeven M4 x 8 (d) aan in de bussen in de
keramische tegels en controleer de uitlijning.
LET OP!!! Draai de schroeven niet te krachtig aan,
maar wees voorzichtig aangezien de schroefdraad ele-
menten uit de keramische tegels naar buiten kunnen
komen.
Herhaal deze handeling op de andere twee keramische
tegels H.
Fig. 1
Fig. 5
Fig. 2
(d)
Fig. 3
(d)
(d)
(d)
(d)
(d)
(d)
(d)
Fig. 4
H
H
H
H
