KIT 8 (code 297360)
N.B.: DEMONTEER VOOR DEZE HANDELING HET BOVENSTE GIETIJZEREN ZIJPANEEL. HET
BEGIN VAN DE FLEXIBELE LEIDING MOET HELEMAAL "UITGEREKT" WORDEN ZODAT DE
INTERNE DOORSNEDE AANZIENLIJK GROTER WORDT. DIT VEREENVOUDIGT DE AANSLUITING.
- Bepaal de plaatsing van de kachel ten opzichte van de muur (afb. a)
- Activeer de bedieningshendel voor de kanalisatie van warme lucht (zie pag. 149).
- Plaats de kachel in de definitieve stand en bevestig hem met behulp van de bijgevoegde haakbeugels (A) en de beu-
gels (B) aan de muur of maak gebruik van andere systemen die de stabiliteit van de kachel waarborgen (zie pag. 150) .
- Verleng de aluminium buis (2) voor de kanalisatie van warme lucht zonder dat u hem op de opening van de kachel aansluit.
- Sluit de aluminium leiding aan op de warme lucht afvoeropening (A).
- Installeer de uitvoer (3) en de bijbehorende aluminium buis (2).
Het is heel belangrijk dat u onthoudt de leiding voor de warme lucht op passende wijze te isoleren om warmte-
verlies te voorkomen. Probeer zoveel mogelijk bochten in de buis te voorkomen.
KIT 8
n° code
-
Klemring buizen
2 46160
1
Buis Ø 10
1 162520
2
Opening
1 293430
1
2
A
INSTALLATIE
Afb. a

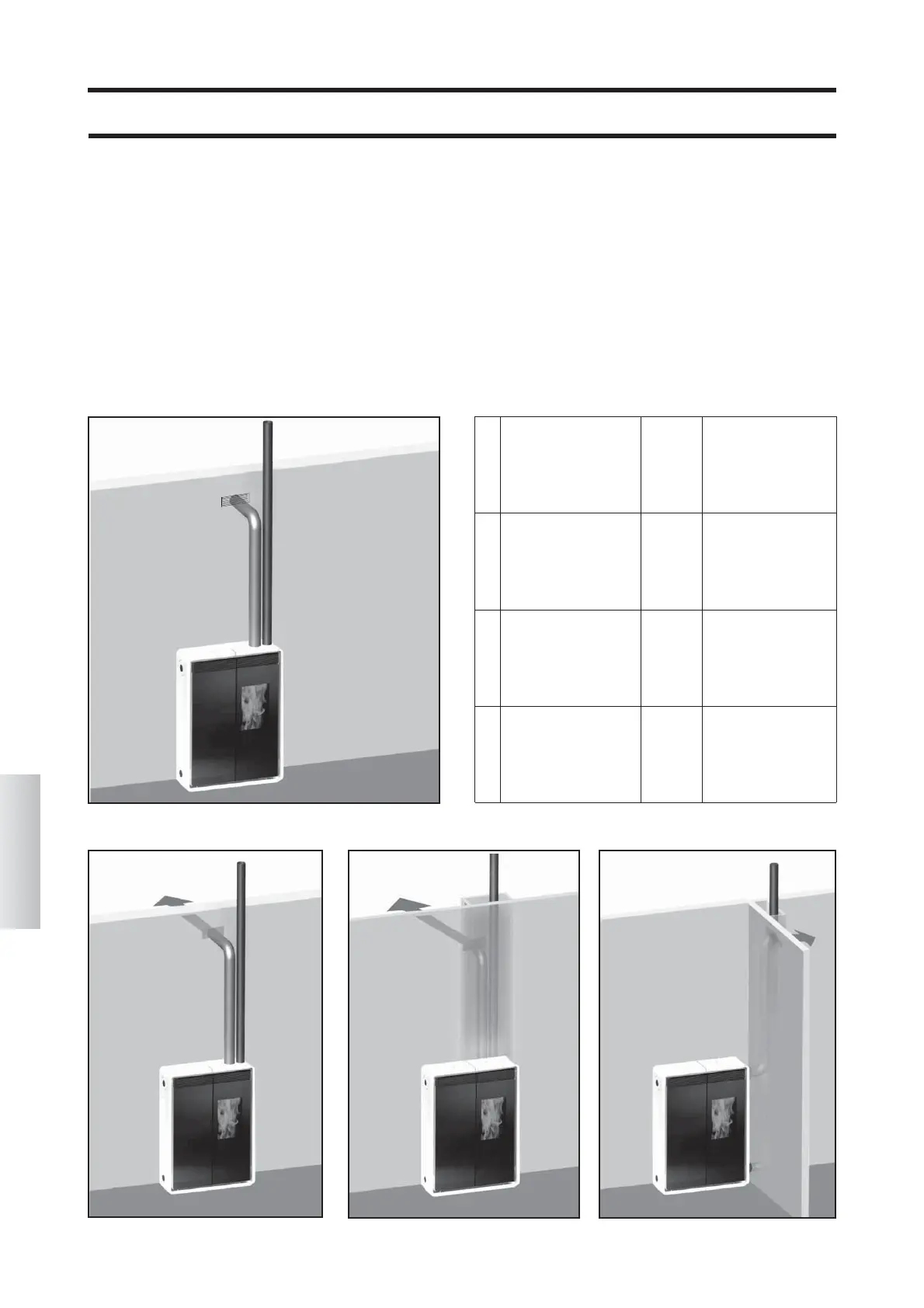

VOORBEELDEN VOOR DE KANALISATIE VAN WARME LUCHT EN ROOKAFVOER
aan de zijkant
aan de achterkant
aan de bovenkant
