La stufa a pellet TINY è equipaggiata con SISTEMA LEONARDO
®
.
LEONARDO
®
è un sistema di sicurezza e regolazione della combustione che consente un funzionamento
ottimale in qualunque condizione.
LEONARDO
®
garantisce un funzionamento ottimale grazie a due sensori che rilevano il livello di pressione nella came-
ra di combustione e la temperatura dei fumi. La rilevazione e la conseguente ottimizzazione dei due parametri avviene
in continuo in modo da correggere in tempo reale eventuali anomalie di funzionamento.
Il sistema ottiene una combustione costante regolando automaticamente il tiraggio in base alle caratteristiche della canna
fumaria (curve, lunghezza, forma, diametro ecc.) ed alle condizioni ambientali (vento, umidità, pressione atmosferica,
installazioni in alta quota ecc.).
Per un corretto funzionamento è necessario che siano rispettate le norme d’installazione.
LEONARDO
®
è inoltre in grado di riconoscere il tipo di pellet e regolarne automaticamente l’afflusso per garantire atti-
mo dopo attimo il livello di combustione richiesto.
CARATTERISTICHE
5
ITALIANO
PORTA SERIALE
Sull’uscita seriale RS232 con apposito cavetto (TINY cod. 621240 - KELLY cod. 620550) è possibile far installare dal
CAT un optional per il controllo delle accensioni e spegnimenti, es. combinatore telefonico, termostato ambiente.
L’uscita seriale si trova all’interno della stufa sul lato sinistro.
BATTERIA TAMPONE
Sulla scheda elettronica è presente una batteria tampone (tipo CR 2032 da 3 Volt). Il suo malfunzionamento (non con-
siderabile difetto di prodotto, ma normale usura) viene indicato con scritte “Control. Batteria” per modello TINY e
“Batt. 1 - Batt. 2” per modello KELLY. Per maggiori riferimenti all’occorenza, contattare il CAT che ha effettuato la 1°
accensione.
SONDA TEMPERATURA AMBIENTE
Sul retro della stufa è prevista l’uscita del cavo temperatura ambiente di lunghezza 1 mt.
Sul terminale del cavo è cablata la sonda da fissare a muro tramite il supporto in dotazione.

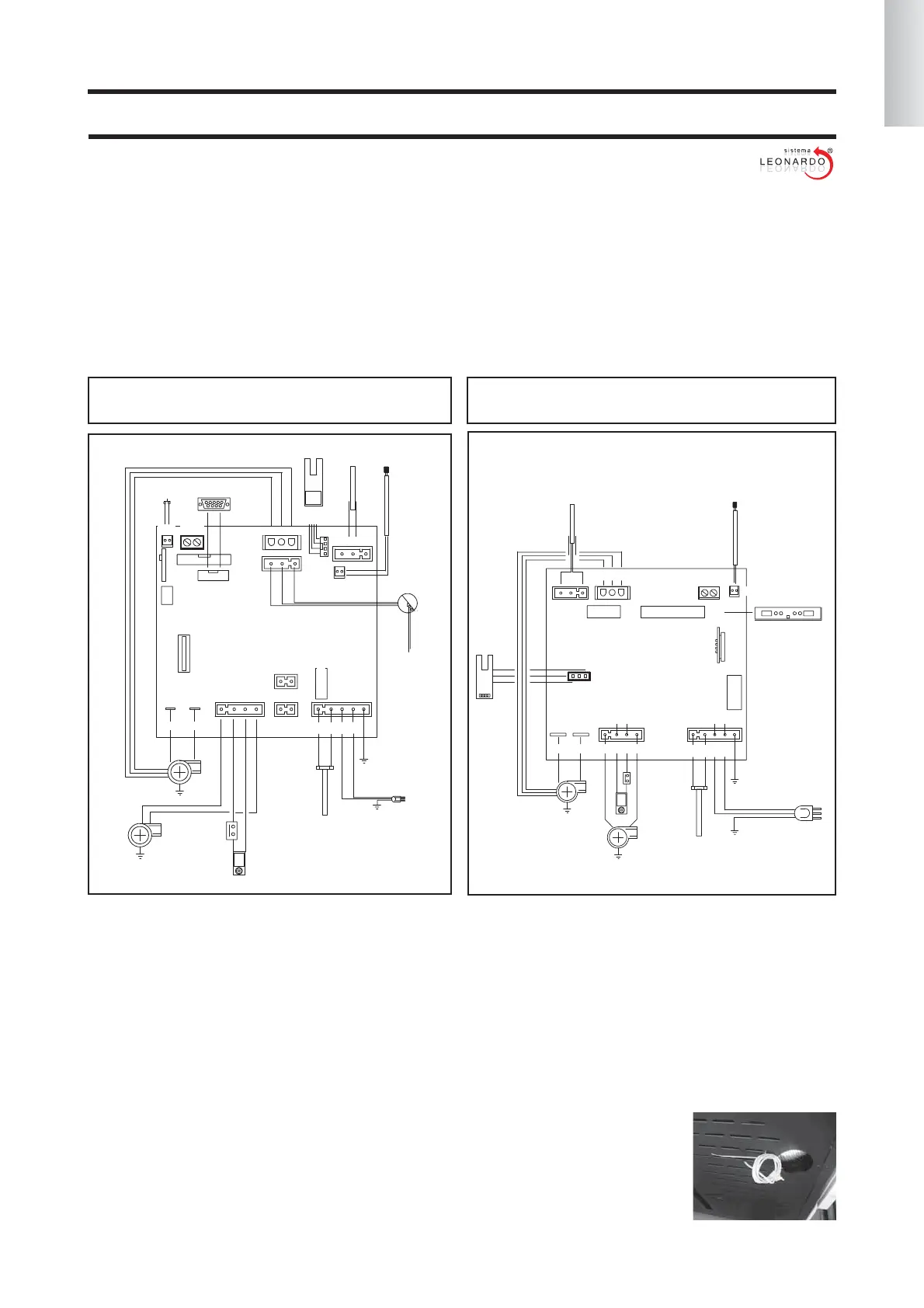

SCHEDA ELETTRONICA KELLY
schema elettrico
SCHEDA ELETTRONICA TINY
schema elettrico
+---
DAB
C
H
L
G
F
F
M
N
R
P
+---
Le ge nda:
TM
G
L
H
M
N
SENSORE
FLUSSO
TERMOCOPPIA
RS232/AUX
AUX
RPM FUMI
RS232/485
SERVICE
IN T° J
SONDA Temperatura
ambiente (optional)
F
SOS
D
A
B
C
M ESP FUMI
RES ACCENSIONE
FUSE 2AT
RETE 230Vac
50-60 Hz +/-10%
F
TM 150 °C
LITHIUM
+
CR2032
P
R
M COCLEA
VENTILAZIONE
PUNTI DI
LETTURA
VACUOMETRO
P2
P1
TERMOCOPPIA FUMI
RPM FUMI
SENSORE
FLUSSO
M ESP FUMI VENTILAZIONE
M COCLEA
TM
RETE 230Vac
50 Hz +/-10%
FUSE 2AT
RS232
SONDA ARIA AMBIENTE
I/O CONSOLLE
IN T° J
CONSOLLE
SONDA AMBIENTE
RS ACCENSIONE
MODULO
TIMER
BATTERIA
CR2032
