EDM 33939 - Montaje del Ventilador; Funcionamiento del Ventilador

REF. 33939
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
INSTRUÇÕES IMPORTANTES DE SEGURANÇA / IMPORTANT SAFETY INSTRUCTIONS
Caracteristicas
- Cuchillas del ventilador: 50cm
- 3 velocidades de ventilación
- Rejilla de seguridad

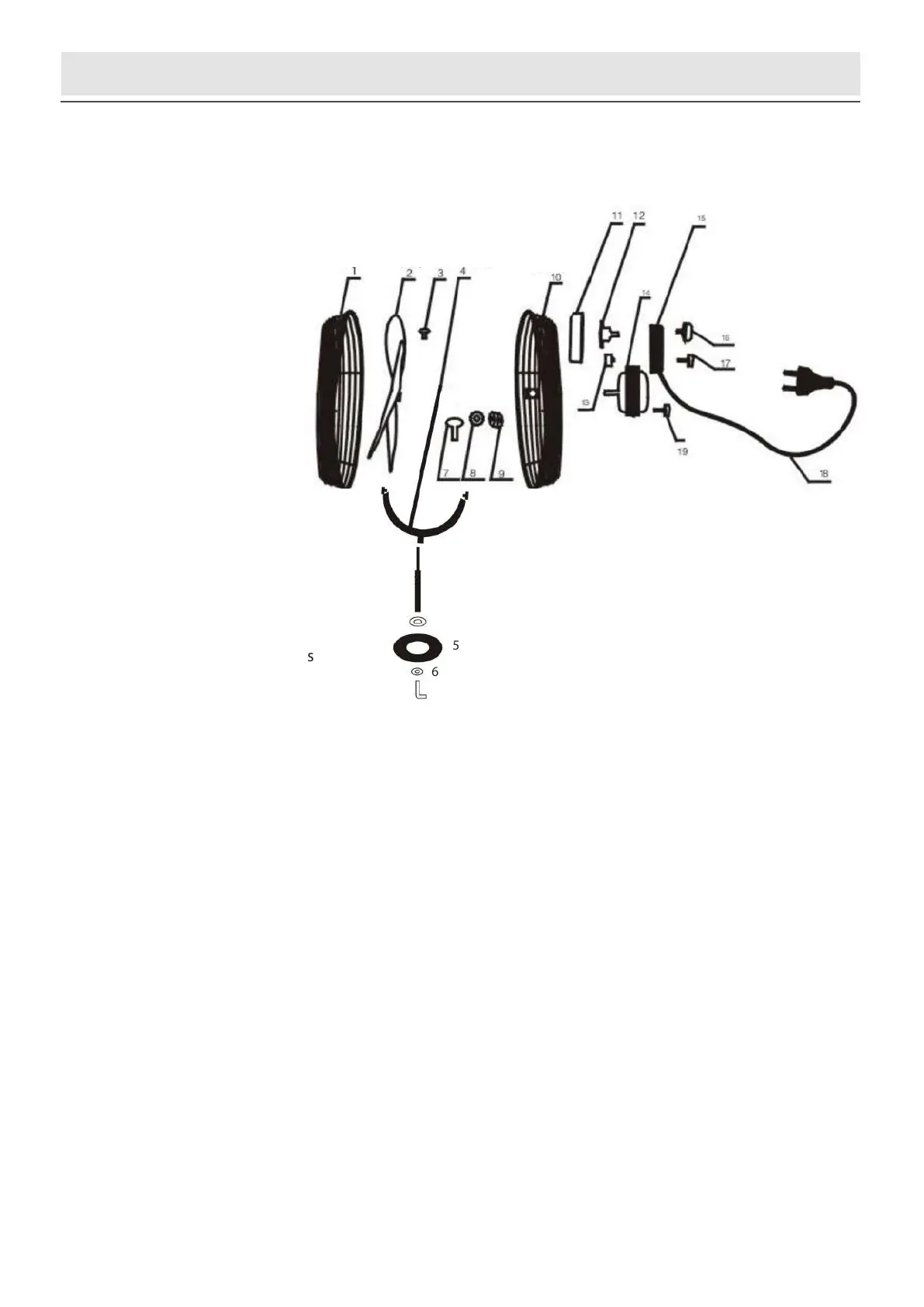

Partes del ventilador
1. Rejilla frontal
2. Fan Helice
3. Tornillo jo
4. Arco de sujeción
5. Base
6. Tornillo
7. Tornillo
8. Tuerca
9. Soporte
10. Rejilla trasera
11. Caja de interruptor inferior
12. Interruptor
13. Tornillo
14. Motor
15. Caja de conexiones
17. Tornillo de la caja de conexiones
18. Cable de alimentación
19. Tornillo del motor
Montaje del ventilador
1. Retire todos los embalajes con cuidado, evite rascar las cubiertas de plástico con unas tijeras o
cuchillos.
2. Unir las dos partes de la base.
3. Fije la base al tubo inferior telescópico con los tornillos.
4. Estire el tubo superior telescópico dentro del tubo inferior y fíjelo con el anillo de jación.
5. Inserte el cuerpo del ventilador en el tubo telescópico superior y fíjelo con el tornillo de jación.
Funcionamiento del ventilador
· Coloque el ventilador en una supercie plana y seca.
· Enchufe el cable de alimentación en la toma de CA de 230V.
· Con el sistema de 3 velocidades se puede iniciar el ventilador, este sistema está diseñado para darle
máxima exibilidad.
