EDMA EDMAPLAC 450 - Page 2

OUTILS NÉCESSAIRES : clé plate de 13, clé six pans de 6 mm
POSE PLAFOND HORIZONTAL ET SOUS-PENTE
1
2
POSE VERTICALE
POSITION DE RANGEMENT et déplacement
NOTICE D’UTILISATION
ET DE SÉCURITÉ
MAJ - 06/16

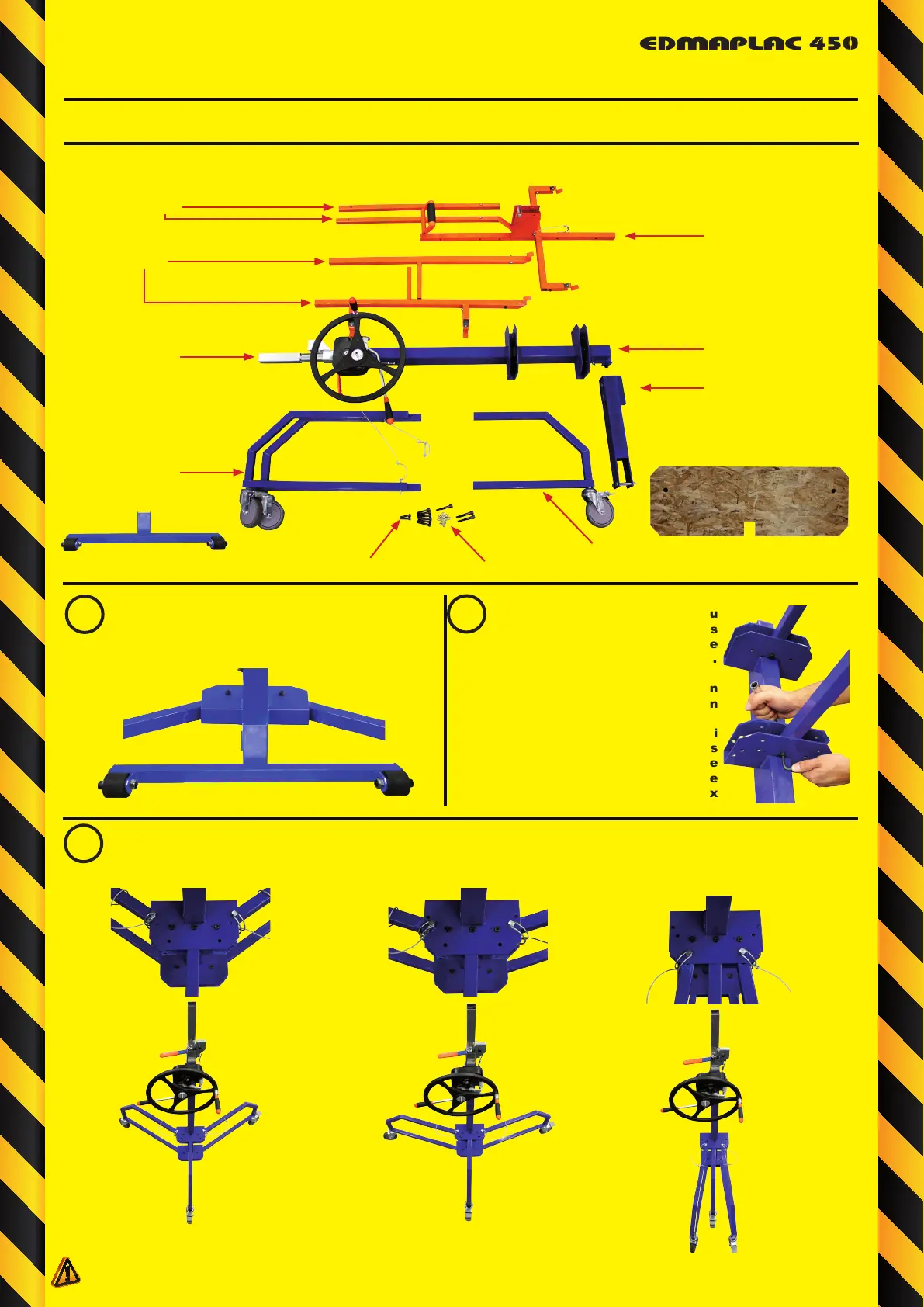

NOTICE DE MONTAGE DE L’EDMAPLAC 450
Installez le support de roulettes centrales au
bâti de l’appareil avec 2 vis 78 mm et écrous
fournis, à l’aide d’une clé plate de 13 et d’une
clé six pans de 6 mm.
Assemblez les 2 pieds latéraux
et le pied central aux platines du
bâti avec 6 vis 58 mm et écrous
fournis, à l’aide d’une clé plate de
13 et d’une clé six pans de 6 mm.
Placez le pied latéral avec le frein
du côté des manettes de frein
principal et de sécurité.
Le pied central est celui qui
n’a pas de goupille. Les écrous
du pied central doivent être
serrés fermement car il est xe
contrairement aux pieds latéraux
qui peuvent pivoter.
Après assemblage des 3 pieds, ouvrez les 2 pieds latéraux complètement et verrouillez-les avec la goupille
prévue à cet effet dans le trou de la conguration choisie.
Le support de plaque doit impérativement être en position basse lors des changements de position des pieds latéraux.
11 écrous
Pied central
Support de visseuse
Planche porte outils
Bâti
Support de plaque
Tubulures des bras
Bras
Rallonge intégrée
Pieds latéraux
2 vis de 43 mm
6 vis 58 mm
1 vis de 68 mm
2 vis de 78 mm
Roulettes centrales
3
Ref. 267355
