NOTICE D’UTILISATION
ET DE SÉCURITÉ
MAJ - 06/16

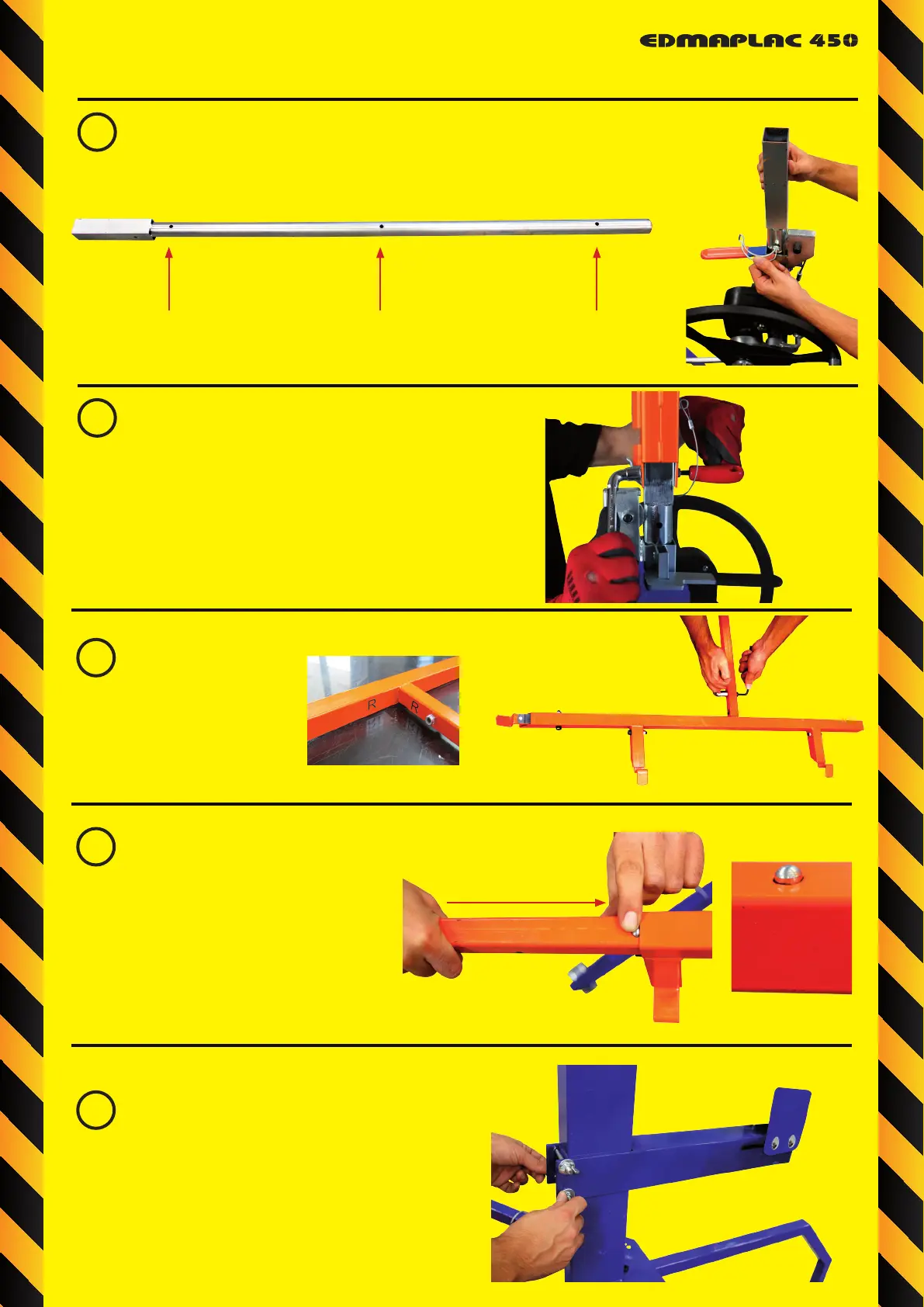

Insérez la rallonge de 1 m dans le bâti et bloquez-la dans le trou choisi avec la
goupille correspondante.
La rallonge peut se positionner sur 3 positions de hauteur : 3,50 m, 4 m, 4,50 m.
Insérez le support de plaque sur la base de
la rallonge et xez-le avec la vis de 68 mm et
écrou fournis.
Assemblez les bras avec
les 2 vis de 43 mm et
écrous fournis, à l’aide
d’une clé plate de 13 et
d’une clé six pans de 6
mm. Les repères pour
l’assemblage des bras
doivent correspondre :
R avec R et L avec L.
Insérez les bras dans le support de
plaque suivant la position de pose
souhaitée. Lorsque vous êtes face au
volant, le bras R se positionne à droite
et le bras L se positionne à gauche. Les
pions escamotables viendront se loger
dans les trous correspondants.
Installez le support de visseuse au bâti avec
les 2 vis prévues à cet effet et serrez les
écrous papillons pour bloquer le support.
3,50 m 4 m 4,50 m
4
5
6
7
8
Ref. 267355
