NOTICE D’UTILISATION
ET DE SÉCURITÉ
MAJ - 06/16

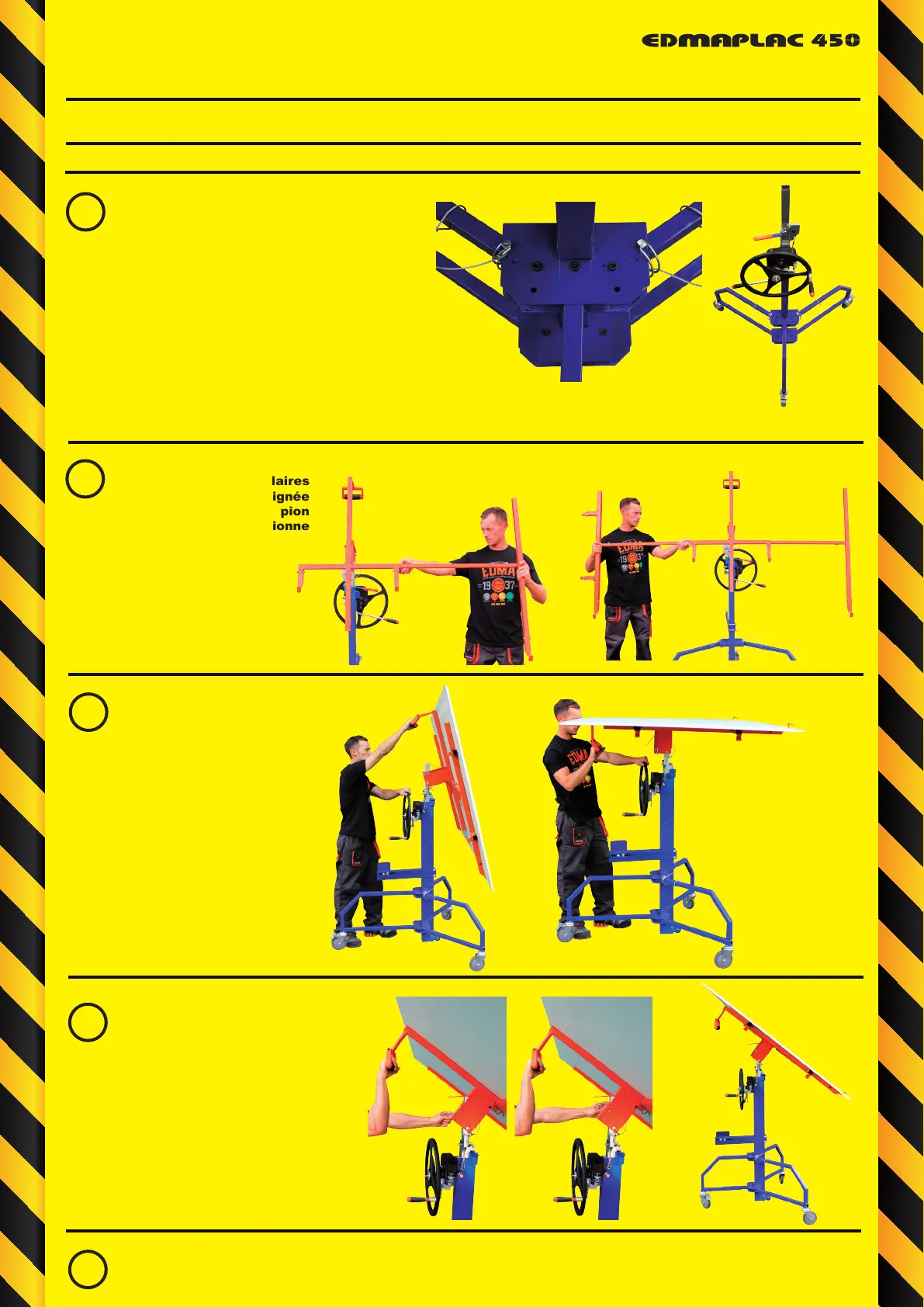

CONFIGURATIONS DE CHARGEMENT
CONFIGURATION DE POSE PLAFOND ET SOUS-PENTE HORIZONTALE
Ecartez les pieds au maximum et insérez
les goupilles sur le 3ème trou au niveau de
l’embase sur le bâti.
Insérez les bras dans les
tubulures perpendiculaires
à la tubulure de la poignée
jusqu’à ce que le pion
escamotable se positionne
dans le trou.
Actionnez le volant tout en appuyant sur la manette de frein principal pour monter la plaque jusqu’au plafond
Lorsque la plaque est
chargée, tirez sur la poignée
pour la relever en position
horizontale.
Le placage horizontal en
butée le long d’un mur,
s’effectue en positionnant
l’appareil avec le volant
côté mur.
Lorsque la plaque est
chargée, retirez la goupille
de déverrouillage du support
de plaque, puis tirez sur la
poignée pour relever la plaque
et placez la goupille dans
le trou pour la pose en sous
pente an d’incliner la plaque
à 45°. Lorsque le haut de la
plaque touchera le plafond, elle
s’inclinera suivant l’inclinaison
du plafond grâce à l’axe mobile
de la tête.
1
2
3a
3b
4
POSE PLAFOND
POSE SOUS PENTE HORIZONTALE
Ref. 267355
