EDMA EDMAPLAC 450 - Page 7

NOTICE D’UTILISATION
ET DE SÉCURITÉ
MAJ - 06/16

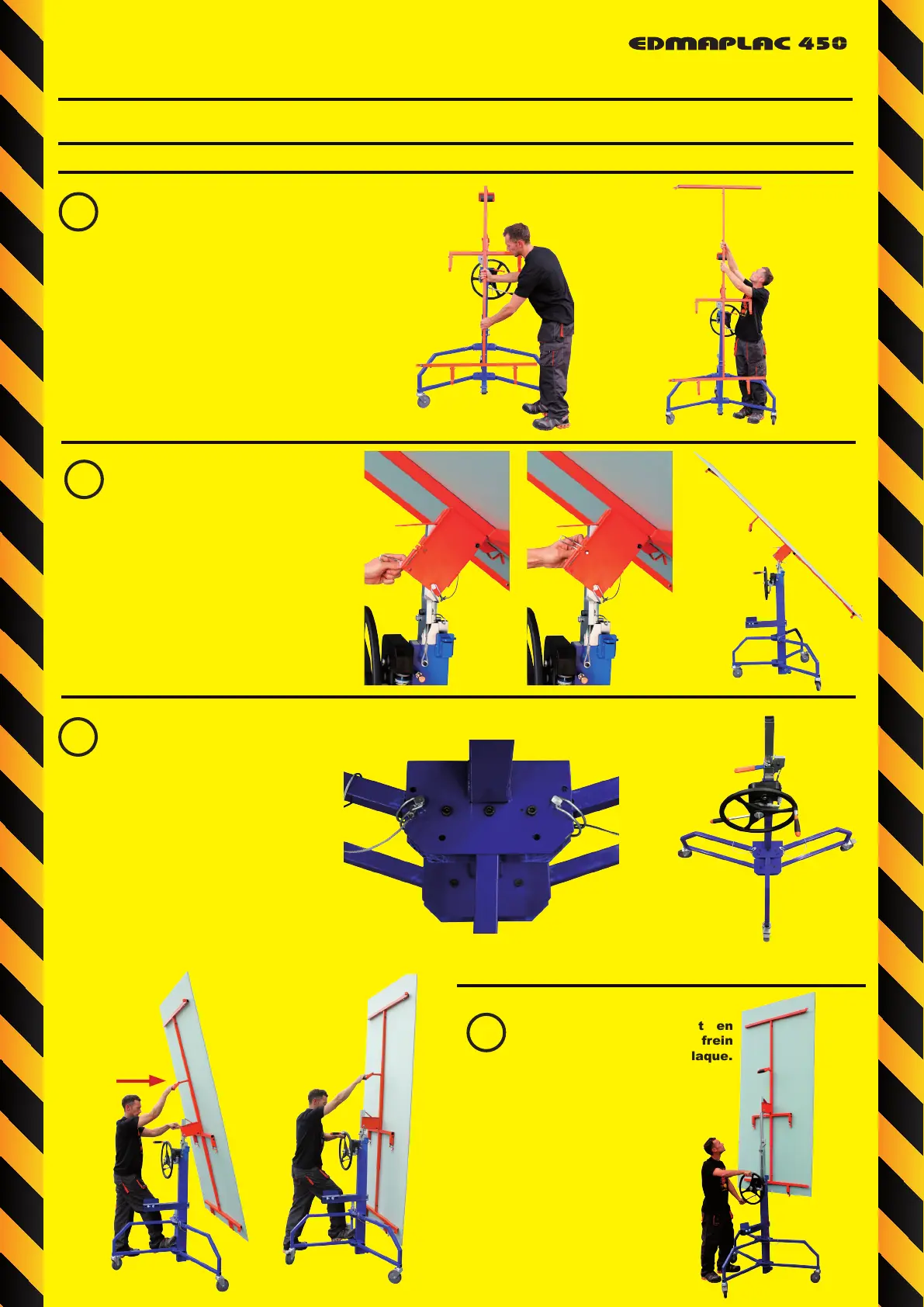

CONFIGURATIONS DE CHARGEMENT
CONFIGURATION DE POSE EN SOUS-PENTE VERTICALE ET POSE VERTICALE
Insérez les bras dans les tubulures
parallèles à la tubulure de la poignée,
jusqu’à ce que le pion escamotable se
positionne :
- Soit dans le 1er trou pour la pose en sous
pente verticale
- Soit dans le 2ème trou (avec l’annotation
« vertical position ») pour la pose verticale
Lorsque la plaque est
chargée, retirez la goupille
de déverrouillage du support
de plaque, puis tirez sur la
poignée pour relever la plaque
et placez la goupille dans
le trou pour la pose en sous
pente an d’incliner la plaque
à 45°. Lorsque le haut de la
plaque touchera le plafond, elle
s’inclinera suivant l’inclinaison
du plafond grâce à l’axe mobile
de la tête
Lorsque la plaque est chargée,
positionnez l’appareil le long de
la cloison verticale. Enlevez les
2 goupilles des 2 pieds latéraux
et écartez les pieds latéraux
jusqu’au 2ème trou, puis placez
les goupilles pour verrouiller
les pieds. Enlevez la goupille
de déverrouillage du support de
plaque pour permettre d’incliner
la plaque complètement à la
verticale, tout en poussant
l’appareil vers le mur avec la
poignée et verrouillez les freins
des 2 roues.
Actionnez le volant tout en
appuyant sur la manette de frein
principal pour monter la plaque.
1
2a
2b
3
POSE EN SOUS PENTE VERTICALE
POSE VERTICALE
Ref. 267355
