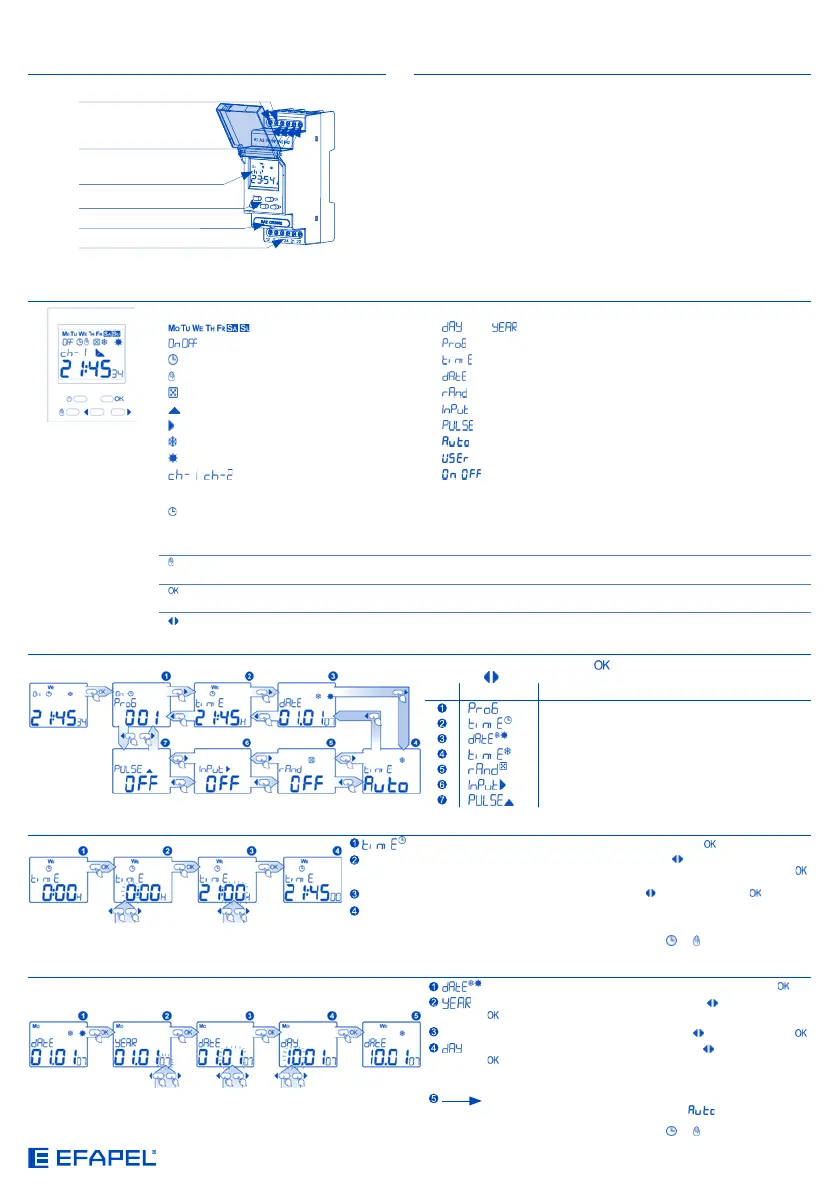

DESCRIPTION
<
Description des éléments et des informations de l’écran
- jours de la semaine
- jour, - année
- état - définitions du programme
- fonctionnement automatique - définition de l’heure et de l’horaire d’Été/Hiver
- fonctionnement manuel - définition de la date
- fonctionnement aléatoire - définition du fonctionnement aléatoire
- fonctionnement par impulsion
- définition de l’entrée externe
- entrée externet - définition du fonctionnement par impulsion
- horaire d’Hiver - automatique
- horaire d’Été - utilisateur
- canaux
- on/off
Description des boutons
- sur l’écran principal - entrée en fonctionnement automatique ou changement de l’état du relais, si le temporisateur est déjà en
fonctionnement automatique;
- sur l’écran principal (3 secondes) - fonctionnement aléatoire: entrer/sortir;
- sur les autres écrans - sortie à un haut niveau sans garder les altérations;
- sur l’écran principal - entrée en fonctionnement manuel ou changement de l’état du relais, si le temporisateur est déjà en
fonctionnement manuel;
- sur l’écran principal - entrée dans le menu principal;
- sur les autres écrans - sortie à un haut niveau sans garder les altérations;
- écran/commutation de l’option ou définition de la valeur: augmenter/diminuer;
MENU PRINCIPAL
Entrée dans le menu en appuyant sur ; recherche des options du menu en utilisant
les curseurs
Fonction Description
Définitions du programme
Définition de l’heure
Définition de la date
Définition de l’horaire Été/Hiver
Définition du fonctionnement aléatoire
Définition de l’entrée externe
Définition du fonctionnement par impulsion
CONFIGURER DE LA DATE
- définition de la date actuelle; entrée après avoir appuyer sur ;
- choix de l’année en appuyant sur les curseurs et confirmation sur
, en choisissant les années entre 2000-2099;
MONTH
- choix du mois en appuyant sur les curseurs et confirmation sur ;
- choix du jour en appuyant sur les curseurs et confirmation sur
. Le système a une protection contre l’introduction incorrecte du
jour ou du mois (il prend en compte les années bissextiles et calcule
automatiquement le jour de la semaine);
La confirmation cause le changement d’écran de définition de la
date et de définition de l’horaire Été/Hiver.
Il est possible de sortir de tous les écrans du menu, à n’importe quel moment, sans garder les définitions, en appuyant sur les boutons ou .
Permet de contrôler une installation ou équipement en fonction d’une programmation quotidienne et/ou hebdomadaire.
CONFIGURER L’HEURE
- définition de la date actuelle; entrée après avoir appuyer sur ;
HEURE
- choix de l’heure convenable en utilisant les curseurs
qui peuvent définir un des
formats suivants: de 1 à 24h ou de 1 à 12A (AM) et de 1 à 12P (PM); confirmation sur ;
MINUTES
- choix des minutes en appuyant sur les curseurs
et confirmation sur ;
La confirmation des minutes cause simultanément le changement des secondes et
la transition vers l’écran de la définition de l’heure.
Il est possible de sortir de tous les écrans du menu, à n’importe quel moment, sans garder les définitions, en appuyant sur les boutons
ou .
LÉGENDE CARACTÉRISTIQUES
Bornes d’Alimentation
(A1, A2) | (L, N)
Boutons de Contrôle
Pile
Bornes de Commande
(IN1, IN1, IN2, IN2)
Display
Bornes de Sortie des Relais
(12, 11, 14, 24, 21, 22)
Tension d’alimentation: 230 V ~
Fréquence: 50/60 Hz
1 Circuit: 1 NO + 1 NF
2 Circuits: 2 NO + 2 NF
Espace de Mémoire: 400
Fonctionnement de Programmation: Quotidien/Hebdomadaire
Fonctionnement d’opération: Manuel, Automatique, Aléatoire, par Impulsion
Altération d´horaire Hiver/Été: Automatique, Manuelle
Température d’opération: -20 °C - +60 °C
Section de Câbles: 0,2 - 2,5 mm
2
Niveau de Protection: IP20
Classe de Protection: II
Temp de L’entretien Horloge: 3 Anées
Temp de la Maintenance du Programme: 10 Anées
