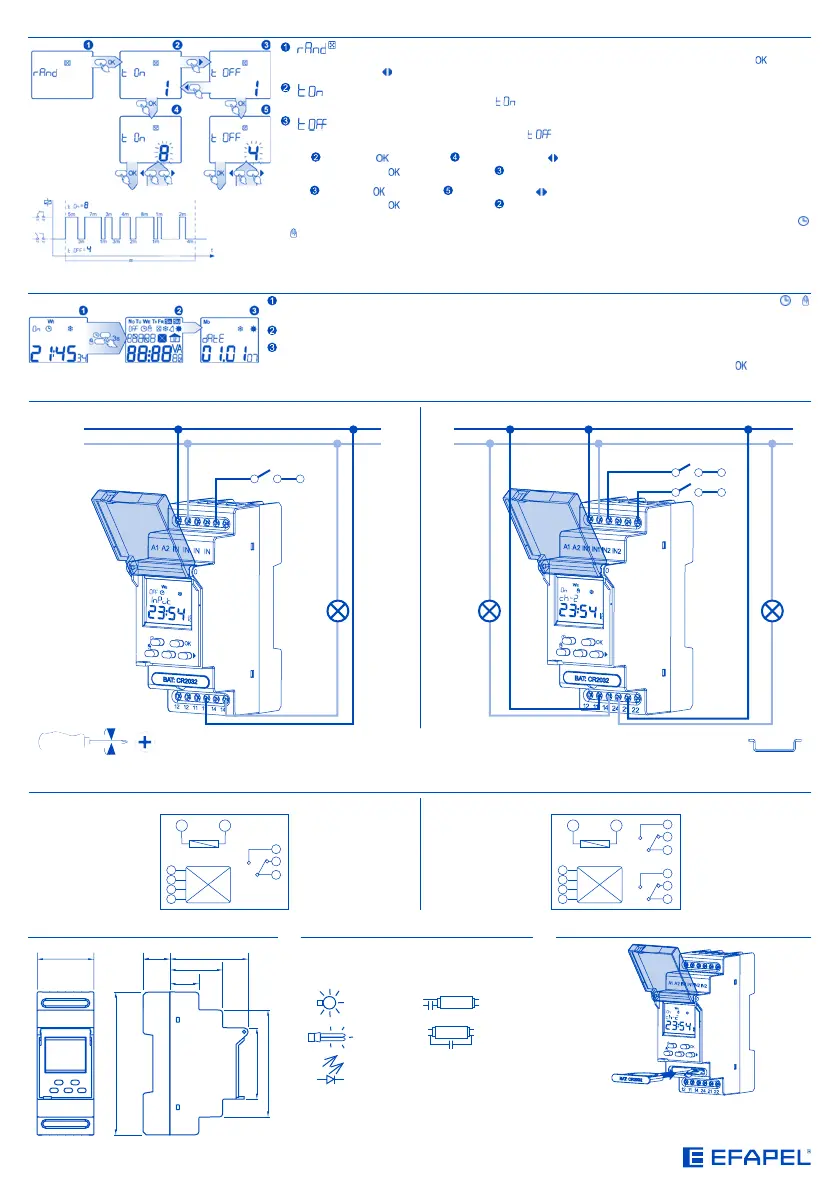

CONFIGURAR MODO ALEATÓRIO (2 CIRCUITOS)
- definição do tempo máximo de ON e OFF para o relé no modo aleatório “random” que é o mesmo
para ambos os canais, mas, ligados ON separadamente; entre no modo pressionando ; com os
cursores selecione a janela pretendida, onde:
- definição do tempo máximo de ligar ON o relé em minutos - o tempo vai ser aleatoriamente para o
tempo da gama entre 1 minuto e minutos;
- definição do tempo máximo de desligar OFF o relé em minutos - o tempo vai ser aleatoriamente
para o tempo da gama entre 1 minuto e minutos;
Janela
: pressione para entrar; com os cursores defina o tempo máximo de ligar ON (em minutos),
confirme pressionando ; vai entrar na janela .
Janela
: pressione para entrar; com os cursores defina o tempo máximo de desligar OFF (em minutos),
confirme pressionando ; vai entrar na janela .
É possível sair em qualquer submenu, a qualquer momento sem guardar as definições, pressionando tecla
ou .
RESET PRINCIPAL
A fim de cancelar as configurações do temporizador (horas, datas, definições etc.) deve manter botões ( e )
simultaneamente no menu principal durante 3 segs;
Todos os campos do ecrã serão iluminados;
Depois de um tempo o temporizador vai pedir pelas configurações de data e hora.
Se necessitar também de eliminar todos os programas guardados terá de premir também a tecla
.
ESQUEMAS DE LIGAÇÃO
1 circuito 2 circuitos
L
N
L/N
Entrada Externa
L
N
L/N
Entrada Externa
3,5 mm
Nota: A entrada externa deverá ser executada através de um interruptor.
DIN TH 35
ESQUEMAS ELÉTRICOS
1 circuito 2 circuitos
A1 A2
IN
IN
IN
IN
141211
A1 A2
IN
IN
IN
IN
242221 141211
DIMENSÕES MM CARGA MÁXIMA RECOMENDADA MUDANÇA DE PILHA
35,5 16,8
90
45,84
67,27
49,2
33,2
18,2
2000 W 1000 W
500 W 750 W
250 W
ATENÇÃO: Este aparelho incorpora uma bateria cujo conteúdo
pode ser nocivo ao meio ambiente. Não recicle o aparelho sem
retirar a bateria e depositá-la num contentor apropriado.
A EFAPEL reserva o direito de modicar este documento ou os produtos nele contidos sem aviso prévio. Em caso de
dúvida, contacte a EFAPEL.
