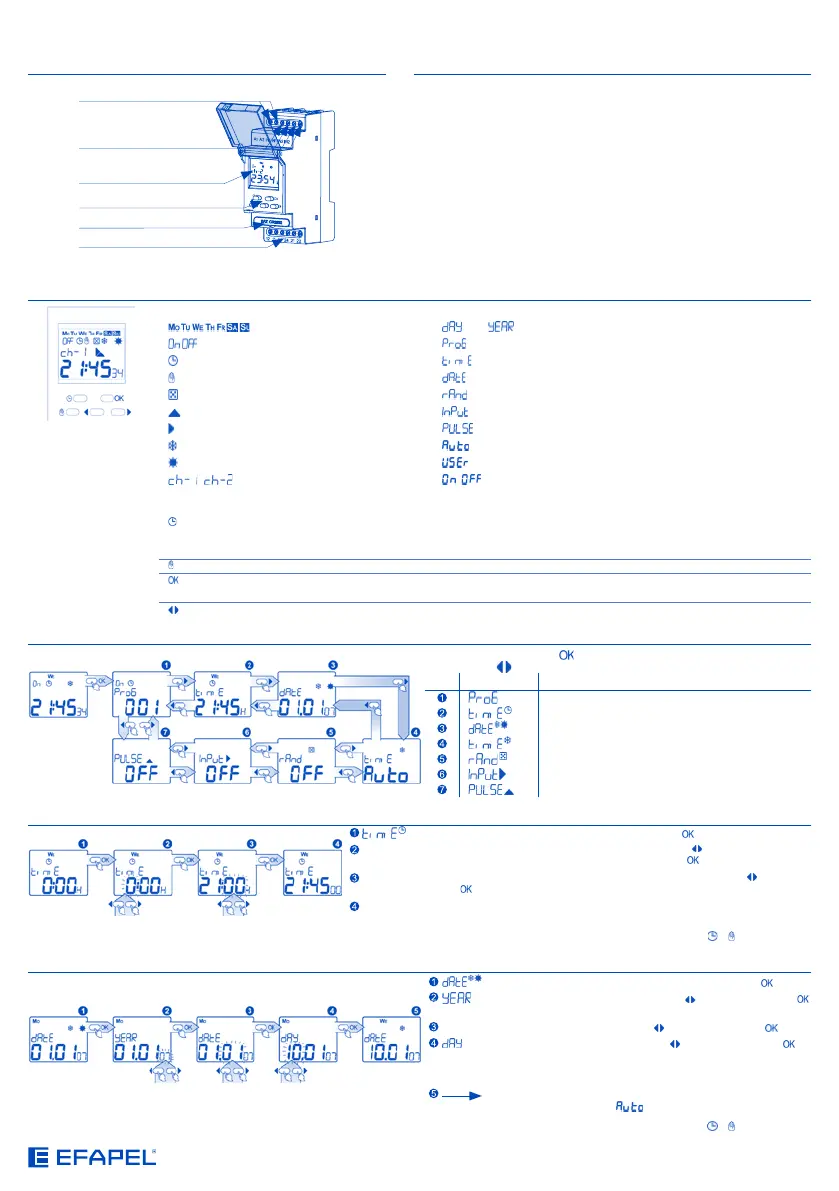

DESCRIPCIÓN
<
Descripción de los elementos y mensajes de la pantalla
- días de la semana
- día, - año
- estado - definiciones del programa
- modo automático - definiciones da hora y del horario de verano/invierno
- modo manual - definiciones de la fecha
- modo aleatório - definiciones del modo aleatorio
- modo disparo
- definiciones de la entrada externa
- entrada externa - definiciones del modo disparo
- horario invierno - automático
- horario verano - usuario
- canales
- on/off
Descripción de los botones
- en la pantalla principal - entrar en el modo automático o cambiar el estado del relé, si el temporizador ya está en el modo automático;
- en la pantalla principal (3 segundos) - modo aleatorio entrar/salir;
- en otras pantallas - salir del nivel sin grabar los cambios;
- en la pantalla principal - entrar en el modo automático o cambiar el estado del relé, si el temporizador ya está en el modo automático;
- en la pantalla principal - entrar en el menú principal;
- en otras pantallas - salir del nivel sin grabar los cambios;
- pantalla/conmutar opción o definir el valor aumentar/disminuir;
MENÚ PRINCIPAL
Entrar en el menú pulsando ; para pasar por las diferentes funciones del menú
usar las flechas
Función Descripción
Definición del programa
Definición de la hora
Definición de la fecha
Definición del horario de verano/invierno
Definición del modo aleatorio
Definición de la entrada externa
Definición del modo disparo
CONFIGURAR LA FECHA
- definición de la fecha actual; aparece después de pulsar ;
- seleccione el año a través de las flechas y confirme pulsando ,
el rango de años entre el 2000 y el 2099;
MONTH
- seleccione el mes con las flechas
y confirme pulsando ;
- seleccione el día con las flechas confirme pulsando , el
sistema tiene una protección contra la introducción incorrecta del
parámetro “día” o “mes” (tiene en cuenta los años bisiestos y calcula
automáticamente el día de la semana);
Al confirmar aparece la pantalla de “definición de fecha” y “definición
de horario verano/invierno.
Es posible salir de todas las pantallas de los submenús en cualquier momento sin necesidad de guardar las definiciones pulsando los botones o .
Permite controlar una instalación o equipo en función de una programación diária y/o semanal.
CONFIGURAR LA HORA
- definición de la hora actual; aparece después de pulsar ;
HOUR
- seleccione la hora adecuada utilizando de las flechas
puede elegir entre el
formato 1-24H o 1-12A (AM) y 1-12 (PM); confirme pulsando ;
MINUTES
- seleccione los parámetros de los minutos utilizando con las flechas
y confirme
pulsando ;
Al confirmar los minutos, aparece simultáneamente el indicador de los segundos y la
pantalla de configuración de la hora.
Es posible salir de todas las pantallas de los submenús en cualquier momento sin necesidad de guardar las definiciones pulsando los botones
o .
LEYENDA CARACTERÍSTICAS
Terminales de Alimentación
(A1, A2) | (L, N)
Botones de Control
Pilla
Terminales de Mando
(IN1, IN1, IN2, IN2)
Display
Terminales de Salida de los Relés
(12, 11, 14, 24, 21, 22)
Alimentación: 230 V ~
Frecuencia: 50/60 Hz
1 Circuito: 1 NA + 1 NC
2 Circuitos: 2 NA + 2 NC
Espacios de Memoria: 400
Tipo de Programación: Diario/Semanal
Programación Semanal: Manual, Automática, Aleatoria, Disparo
Cambio del Horario de Verano/Invierno: Automática, Manual
Temperatura de Operación: -20 °C - +60 °C
Sección de los Cables: 0,2 - 2,5 mm
2
Grado de Protección: IP20
Clase de Protección: II
Tiempo de Mantenimiento del Reloj: 3 Años
Tiempo de Mantenimiento del Programa: 10 Años
