MONTAJE MONTAGE
MONTAJE DEL CABEZAL DE HILOS DE NYLON
(Fig. 9 A-B)
Introduzca la arandela superior (F). Ponga el perno
que bloquea el cabezal (L) en el ori cio correspondiente
(H) y atornille el cabezal (N) en sentido antihorario
ajustándolo con la sola fuerza de las manos.
MONTAJE DE LA EMPUÑADURA (Fig. 10-11)
Monte la empuñadura en el eje de transmisión y jela
mediante los tornillos (A), las arandelas y las tuercas.
La posición de la empuñadura es regulable en función
de las exigencias del operador.
ATENCIÓN : La empuñadura debe jarse entre
las dos marcas (M, Fig. 10) realizadas en el tubo de
transmisión.

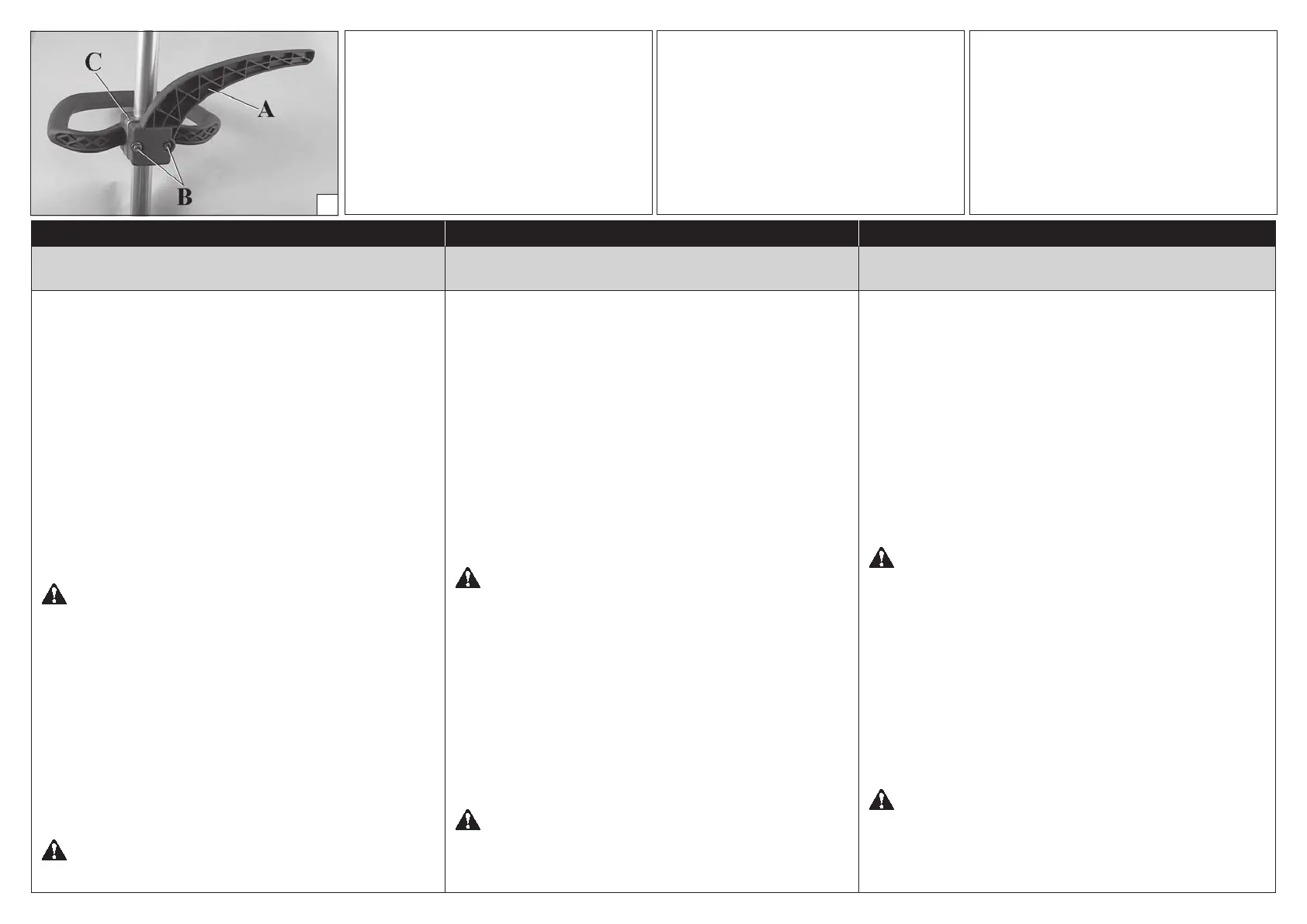

MONTAJE DE LA BARRA DE SEGURIDAD (Fig. 12)
Cuando se emplea el disco en vez del cabezal de hilos
de nylon, se debe montar la “barra de seguridad”. Para
ello coloque la barra (A) por debajo de la jación de la
empuñadura (C) mediante los tornillos (B). Veri car
che la “barra de seguridad” sea en el lado izquierdo de
la desbrozadora.
ATENCIÓN: Asegúrese que todos los
componentes se encuentren bien conectados y los
tornillos apretados.
MONTAGE VAN DE NYLON DRAADKOP (Fig. 9 A-B)
Monteer de bovenring (F) op hun plaats op de
transmissie. Plaats de blokkeerpen (L) in het gat (H)
en schroef de draadkop (N) handvast tegen de wijzers
van de klok in.
MONTAGE VAN DE HANDGREEP (Fig. 10-11)
Plaats de handgreep op de steel en vergrendel deze
door schroeven (A), ringen en moeren gelijkmatig en
kruiselings vast te draaien. De handgreep positie is
berekend op normaal gebruiksgemak van de gebruiker.
LET OP: De handgreep moet binnen de twee
streepjes op de steel (M, Fig. 10) worden bevestigd.
MONTAGE VEILIGHEIDSBARRIERE (Fig. 12)
Wanneer er een schijf wordt gebruikt in plaats van de
kop met nylondraden moet de “veiligheidsbarrière”
worden gemonteerd. Bevestig de barrière (A) onder
de aansluiting van de handgreep (C) met behlup van
de schroeven (B), waarbij u erop moet letten of de
“veiligheidsbarrière” wel aan de linkerzijde van de
bosmaaier zit.
LET OP: Controleer of alle componenten goed
gemonteerd zijn en dat alle schroeven goed
vastgedraaid zijn.
MONTAGE DES NYLONFADENKOPFS (Abb. 9 A-B)
Den oberen Flansch Fim vorgesehenen Nabensitz einsetzen.
Den Arretierungssti (L) in die vorgesehene Bohrung (H)
einsetzen und den Nylonfadenkopf (N) nur von Hand
entgegen Uhrzeigersinn festschrauben.
GRIFFMONTAGE (Abb. 10-11)
Den Gri auf den Scha montieren und mittels Schrauben A,
Unterlegscheiben und Muttern gleichmässig und kreuzweise
festschrauben. Die Gri position ist entsprechend den
Ansprüchen des Bedieners verstellbar.
ACHTUNG: Der Griff muss zwischen den zwei
Markierungen (M, Abb. 10) am Übertragungsrohr befestigt
werden.
MONTAGE SCHUTZSTANGE (Abb. 12)
Bei Einsatz mit Schneidblatt anstelle des Nylonfadenkopfes
ist die “Schutzstange” zu montieren. Schutzstange (A) unter
der Gri efestigung (C) durch die Schrauben (B) befestigen.
Versichern Sie Sich, daß die “schutzstange” auf der Linkseite
des Motorsense ist.
ACHTUNG: Beachten, daß alle Bauteile sauber
angeschlossen und die Schrauben festgezogen sind.
MONTAGE
12
