CORTADORA INALÁMBRICA DE IONES DE LITIO DE 56VOLTIOS — LM2020SP/LM2020SP-FC/LM2020/LM2020-FC128

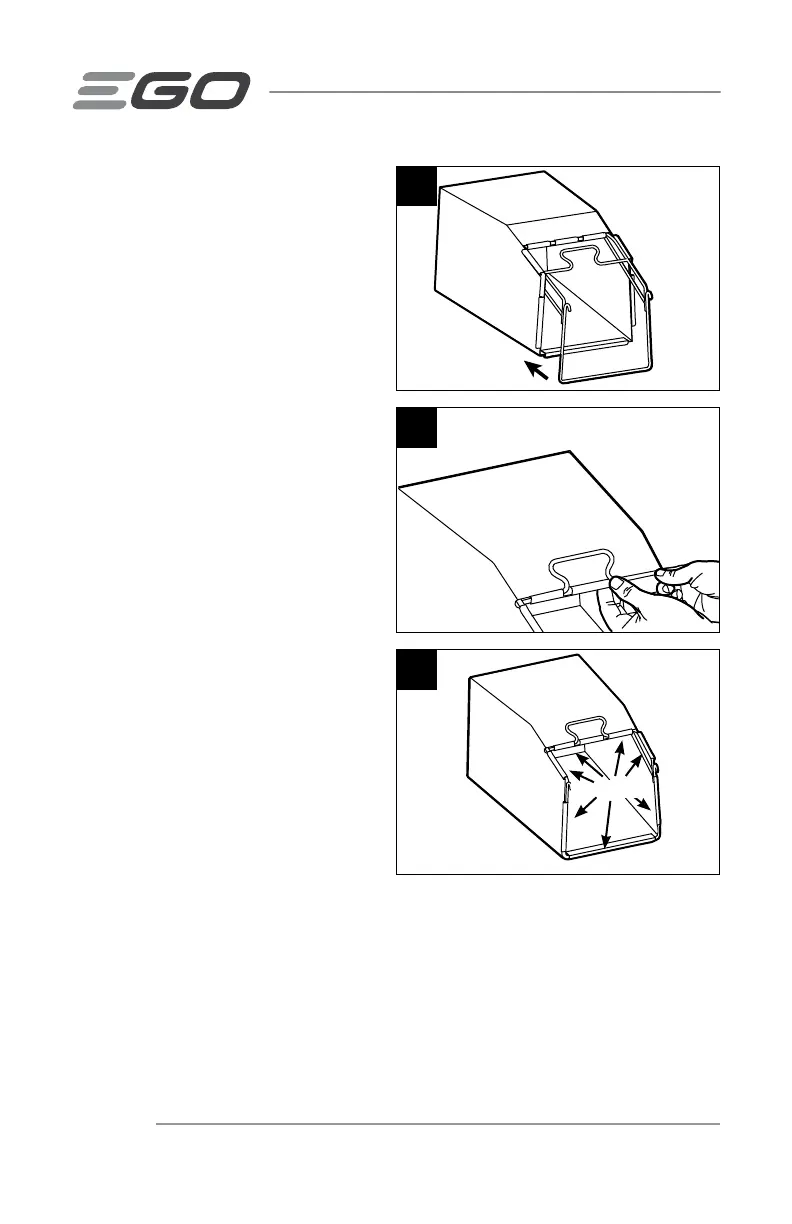

ENSAMBLAJE DE LA BOLSA
RECOLECTORA
1. Revise la bolsa recolectora antes de
ensamblarla para controlar que no
esté dañada.
2. Deslice la bolsa recolectora por
el marco, como se muestra en la
Fig.2.
3. Ensamble los sujetadores superiores
al marco, como se muestra en
la Fig.3, luego ensamble los dos
sujetadores laterales. Finalmente,
ensamble el sujetador inferior.
4. En la Fig.4, se muestra la bolsa
recolectora completamente
ensamblada.
2
3
4
Sujetadores
