CORTADORA INALÁMBRICA DE IONES DE LITIO DE 56VOLTIOS — LM2020SP/LM2020SP-FC/LM2020/LM2020-FC150
CÓMO REEMPLAZAR LAS
RUEDAS (Fig.32a, 32b y 32c)
ADVERTENCIA:
Para transportar
la cortadora o realizar su mantenimiento,
quite siempre la llave de seguridad y el
paquete de baterías.
1. Ponga la podadora de lado con la
supercie superior contra la pared.
2 Use un destornillador de punta
plana para sacar la cubierta
antipolvo de la rueda.
3. Use una llave ajustable o una llave
de 1/2pulg (13mm) para girar el
perno en dirección contraria a las
agujas del reloj para desajustarla.
4. Quite el perno, la rueda gastada y
la arandela ondulada del eje de la
rueda.
Nota:
◾
Al cambiar la rueda posterior
de la podadora autopropulsada
(LM2020SP/LM2020SP-FC), retire el
accionamiento de la rueda gastada
y ensamble en la rueda nueva con
los 3 tornillos.

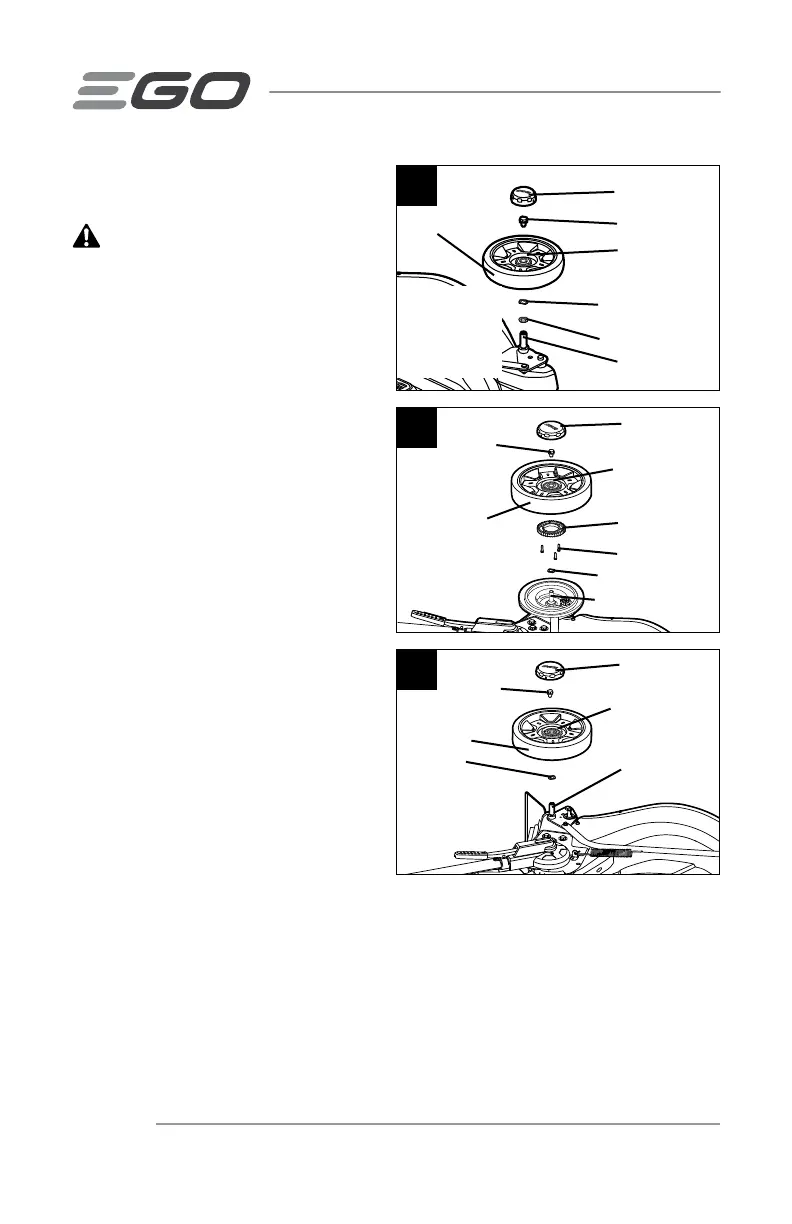

32b
Cubierta
Antipolvo
Cavidad Circular
Mirando Hacia
El Exterior
Rueda Posterior
Perno
Arandela Ondulada
Tornillos
Accionamiento
Eje De La Ruedal
Rueda posterior
para LM2020SP/
LM2020SP-FC
32c
Cubierta
Antipolvo
Cavidad Circular
Mirando Hacia El
Exterior
Rueda Posterior
Perno
Arandela
Ondulada
Eje De La
Rueda
Rueda posterior
para LM2020/
LM2020-FC
32a
Cubierta
Antipolvo
Cavidad Circular
Mirando Hacia
El Exterior
Rueda Frontal
Perno
Arandela Ondulada
Arandela Lisa
Eje De La
Rueda
Rueda delantera
para LM2020SP/
LM2020SP-FC/
LM2020/
LM2020-FC
