TARIÈRE POUR LA TERRE/TARIÈRE À GLACE — EG0800/EG0800-FC/IG0800/IG0800-FC56
Installation de la mèche de la
tarière à glace (Fig. 4a & 4b)
Outil requis (fourni) : Clé Allen (6 mm)
1. Desserrez et retirez la vis de
verrouillage de la mèche de la
tarière à glace.
2. Montez l’extrémité supérieure de
la mèche de la tarière sur l’arbre
d’entraînement du bloc moteur.
3. Alignez les trous de raccordement
sur la mèche de la tarière et l’arbre
d’entraînement.
4. Utilisez la vis de verrouillage pour
attacher la mèche de la tarière
à l’arbre d’entraînement. Utilisez
la clé Allen de 6 mm pour serrer
fermement la vis de verrouillage.
AVIS : Assurez-vous que la vis de
verrouillage est insérée dans les trous de
raccordement depuis le côté plat du trou
de la mèche de la tarière.

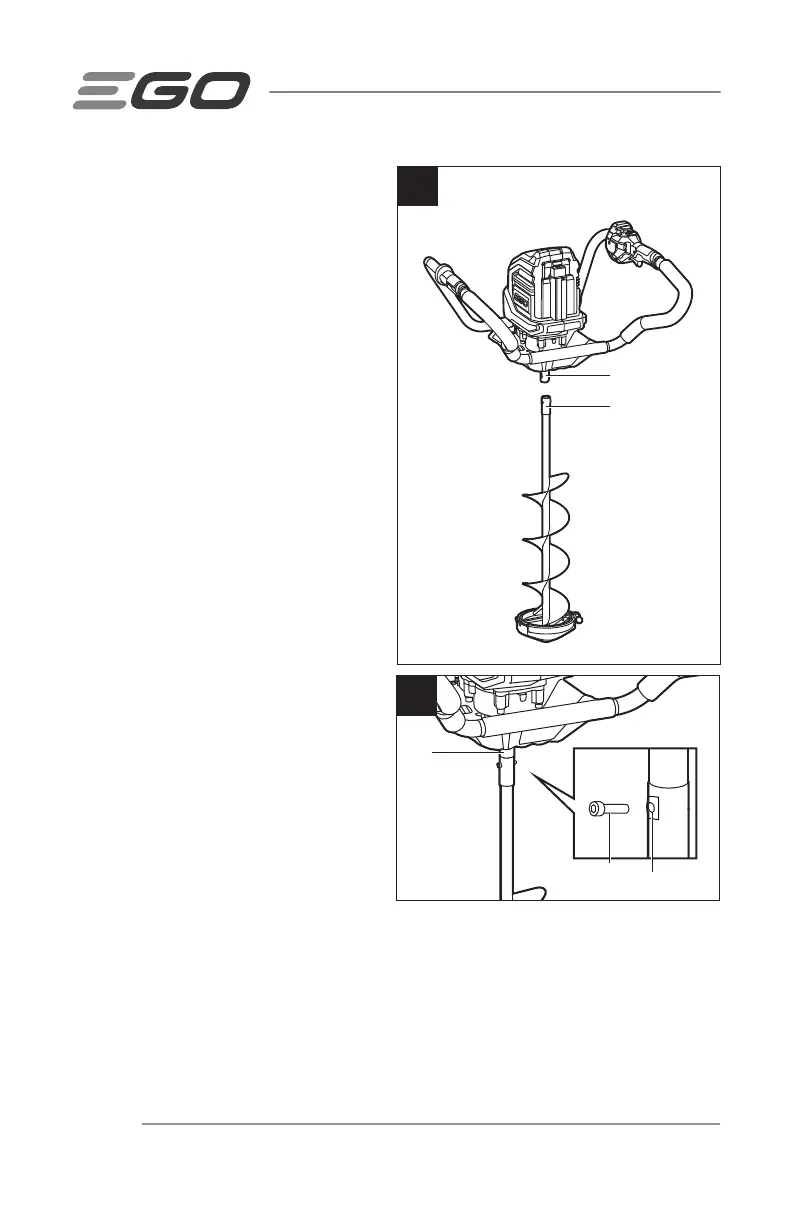

4a
Arbre
d’entraînement
Mèche de
tarière à glace
4b
Arbre
d’entraînement
Vis de verrouillage
Côté plat
