EGO LBPX8000 - Page 51

SOUFFLEUSE COMMERCIALE TRANSPORTABLE DANS UN SAC À DOS À PILE
LITHIUM-ION DE 56 V — LBPX8000/LBPX8000-FC 51

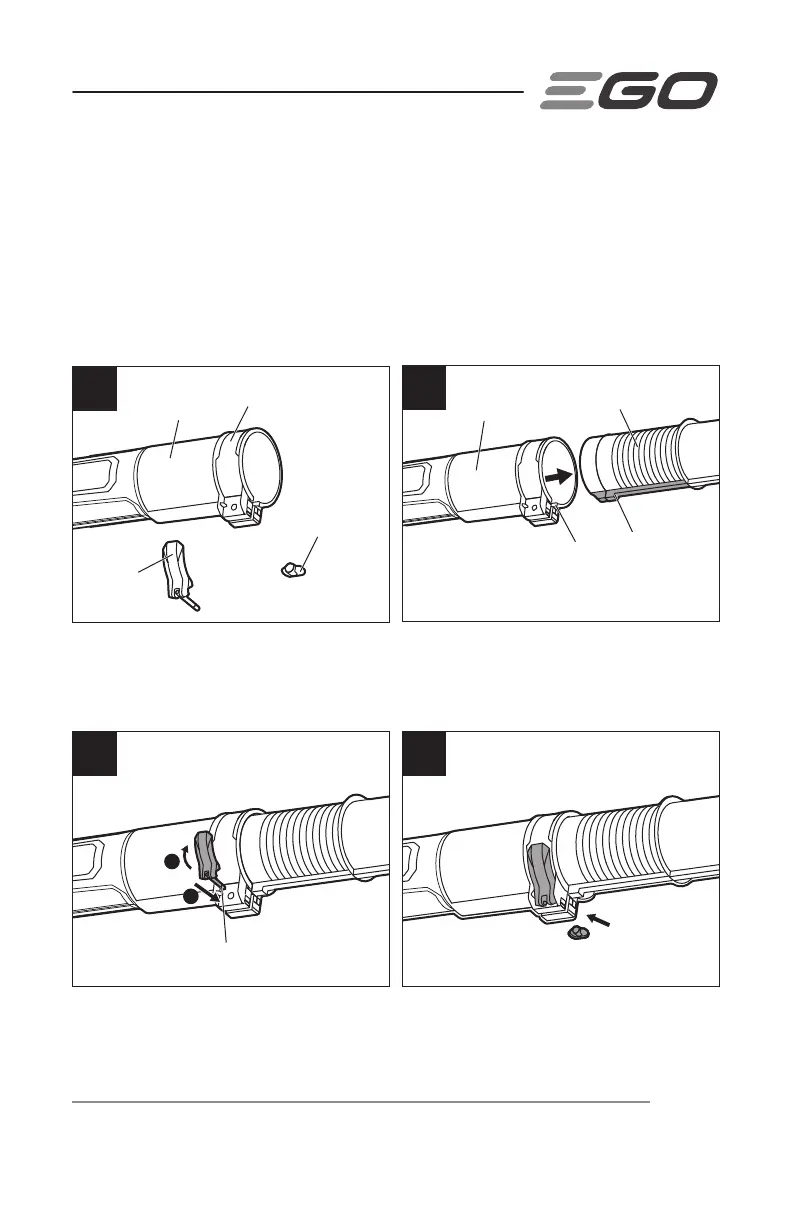

Raccordement du tube de la souffleuse au tube de la poignée de
commande
1. Desserrez et retirez le levier à relâchement rapide et l’écrou à oreilles de
l’ensemble de fixation du tube qui est attaché au tube de la souffleuse (Fig. 3a).
2. Alignez la rainure du tube de la souffleuse avec la nervure sur le tube de la
poignée de commande, et faites glisser le tube de la souffleuse sur le tube de la
poignée de commande jusqu’à la butée (Fig. 3b).
3. Insérez la goupille du levier à relâchement rapide et fermez le levier sur le collier de
serrage du tube (Fig. 3c).
4 ISerrez l’écrou à oreilles pour fixer le collier de serrage du tube (Fig. 3d).
3d
a
b
3c
Goupille
3b
Nervure
Rainure
Tube de la
souffleuse
Tube de la poignée
de commande
3a
Tube de la
souffleuse
Collier de serrage du tube
Écrou à
oreilles
Levier à
relâchement
rapide
