5. Retirez la rondelle et le jeu de lames (Fig. 16b).
6. Laissez le ventilateur sur l’arbre du moteur.
Pour remplacer le jeu de lames (non inclus)
La Fig. 16c montre le jeu de lames d’ensachage à grande puissance d’aspiration.
AVIS : Pour réinstaller ou remplacer le jeu de lames, assurez-vous que toutes les
pièces sont remises en place dans l’ordre exact dans lequel elles avaient été retirées.
7. Positionnez le jeu de lames sur la bride intérieure du ventilateur, la surface
inférieure de la lame marquée
« THIS SIDE FACING GRASS » (Ce
côté face à l’herbe) étant orientée
vers l’extérieur.
8. Alignez la rondelle sur l’arbre du
moteur et assemblez-la en place.
9. Montez le boulon de l’arbre dans
l’arbre et serrez le boulon à la main
DANS LE SENS DES AIGUILLES
D’UNE MONTRE.
10. Insérez la tige en métal (stabilisateur 1) à l’appui comme indiqué à la Fig. 16c.
11. Utilisez la clé dynamométrique de 14 mm / 9/16 po pour serrer le boulon de
l’arbre DANS LE SENS DES AIGUILLES D’UNE MONTRE. Le couple recommandé
pour le boulon de fixation du jeu de lames est de 50-60 Nm / 36-43 pi-lb.
AVIS : Si le boulon de l’arbre tourne avec l’arbre du moteur lors du serrage du boulon,
placez une autre petite tige en métal pour servir de stabilisateur 2.

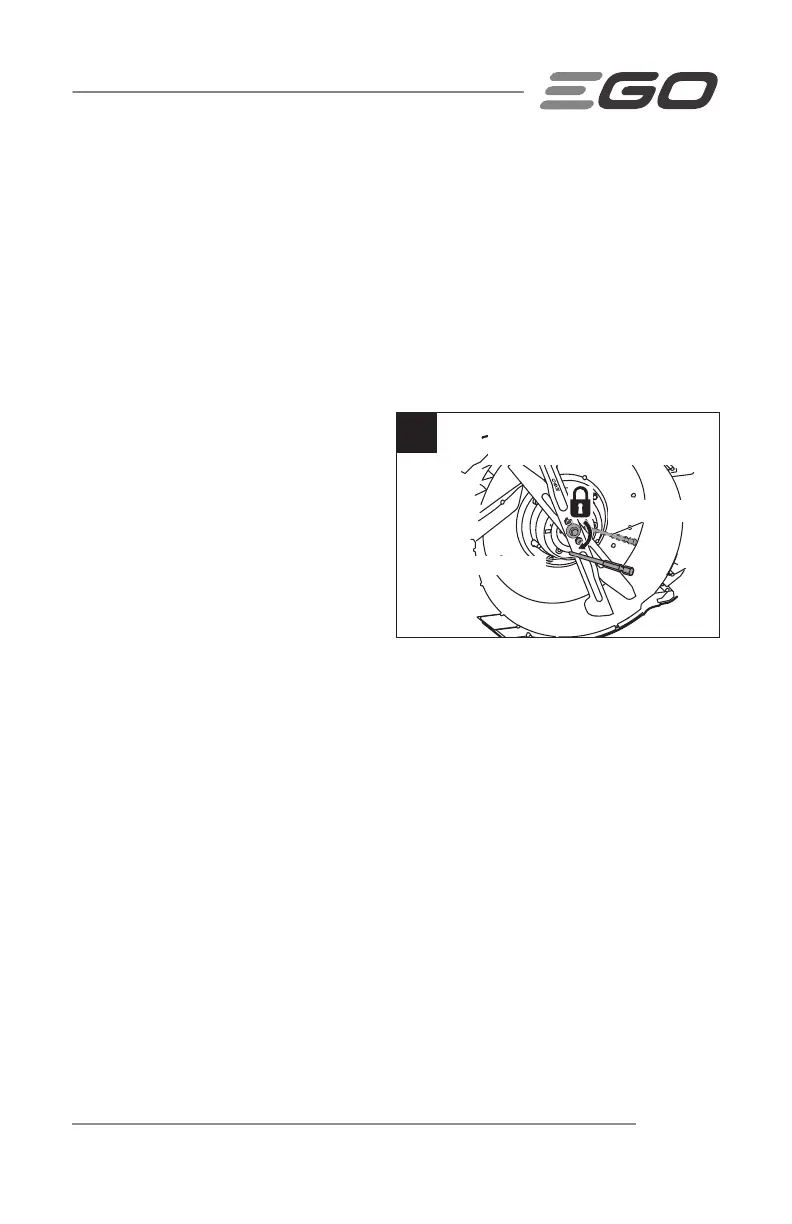

THIS SIDE FACING GRASS
16c
Stabilisateur 1
Stabilisateur 2
Jeu de lames d’ensachage à
grande puissance d’aspiration
