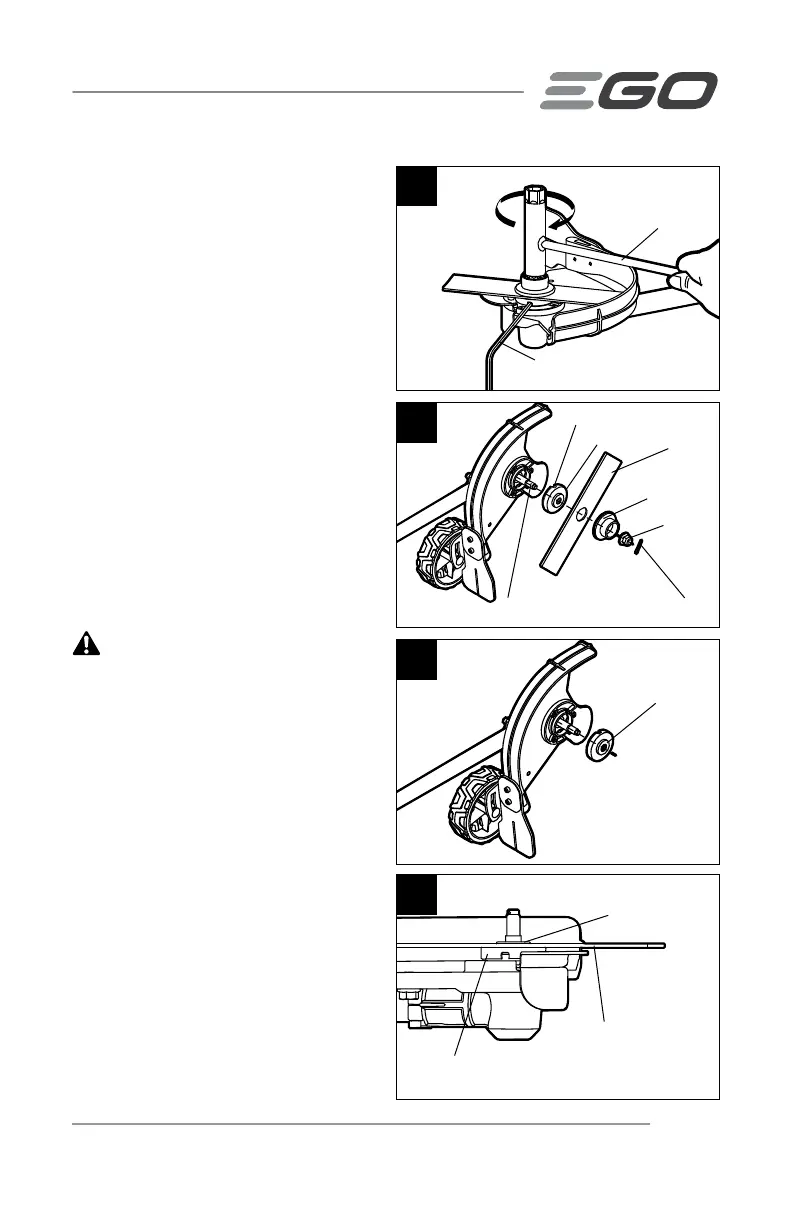

COUPE-BORDURE AMOVIBLE—EA0800 45
comme stabilisateur. Utilisez la clé
multifonction fournie pour desserrer
l’écrou DANS LE SENS DES
AIGUILLES D’UNE MONTRE (Fig. 9).
6. Retirez l’écrou, le collet extérieur, la
lame et le collet intérieur de l’arbre
du moteur (Fig. 10). Inspectez-les et
remplacez-les s’ils sont usés.
Installation de la lame
1. Placez le collet intérieur retiré à
l’étape 6 de la section « Retrait de
la lame » sur l’arbre du moteur,
surface bombée vers l’extérieur
(Fig. 11).
2. Installez la nouvelle lame sur le
collet intérieur.
AVERTISSEMENT :
La surface bombée du collet intérieur doit
s’enclencher dans le trou de montage de
la lame (Fig. 12). Il ne devrait pas y avoir
d’espace entre la lame et la surface plane
du collet intérieur.
3. Fixez le collet extérieur et l’écrou
sur l’arbre, puis serrez partiellement
l’écrou à la main DANS LE SENS
CONTRAIRE DES AIGUILLES D’UNE
MONTRE.
4. Faites tourner la lame pour aligner
la fente dans le collet avec le trou
du boîtier d’engrenage (Fig. 8).
5. Insérez la clé hexagonale fournie
dans les trous alignés pour qu’elle
agisse comme stabilisateur. Utilisez
9
Stabilisateur
Clé multifonction
fournie
10
Fente dans le collet intérieur
Collet extérieur
Écrou
Goupille d’arrêt
Collet intérieur
Lame
Arbre du moteur
11
Surface bombée
vers l’extérieur
12
Collet intérieur
Lame
Surface bombée du collet
intérieur enclenché dans la lame
