Описание компонентов прибора
Руководство по эксплуатации Biosen C_line Clinic / GP+
7
3. Описание компонентов прибора

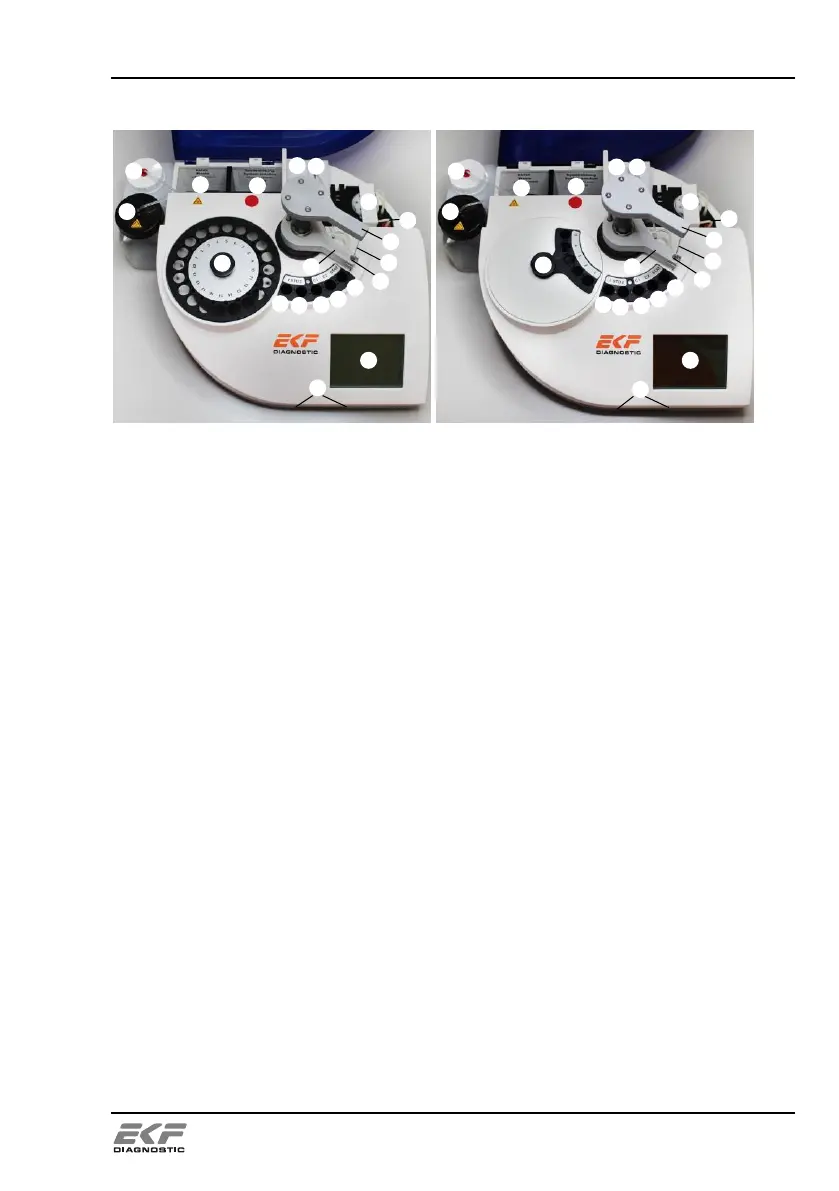

Рис. 1 – Вид спереди
Номер
Описание
C_line Clinic
C_line GP+
1
Дисплей с сенсорной панелью
2
Карусель для 20 проб,
съемная
Держатель пробирок для 5
проб, съемный
3, 4
Позиции для стандарта 1 и 2 (STD1, STD2)
5, 6
Позиции для контроля 1 и 2 (C1, C2)
7
Позиция для экспресс-пробы (STAT)
8
Обменник (быстроизнашивающаяся деталь)
9
Игла для забора пробы (быстроизнашивающаяся деталь)
10
Подъемник
11
Пробозаборник
12
Шланг насоса (быстроизнашивающаяся деталь)
13
Насос с крышкой насоса
14
Фиксатор сенсора измерительного канала 1
15
Фиксатор сенсора измерительного канала 2
(дополнительно)
16
Отверстие для емкости с системным раствором
17
Отверстие для сливной емкости
18
Сливная емкость с крышкой, цветовой код черный + символ
биологической опасности
19
Емкость для системного раствора с крышкой, цветовой код
красный
20
Устройство для чтения карт
19
18
17
16
15
14
13
12
10
9
8
7
11
2
3
4
5
6
1
20
19
18
17
16
2
15
14
13
12
10
9
8
7
6
5
4
3
11
20
1
