Messa in funzione
Acqua e impianto idraulico
13
Qualità dell'acqua
L'impianto deve essere riempito di
acqua con pH compreso tra 8,0 e 9,5.
La presenza di cloro nell'acqua non
deve superare i 50 mg/l. Evitare in ogni
caso la penetrazione di ossigeno per
diffusione. I danni allo scambiatore di
calore causati dalla diffusione di
ossigeno non sono coperti dalla
garanzia.
Nelle installazioni con grandi volumi
di acqua è necessario rispettare il
massimo volume di riempimento e il
massimo volume addizionale con i
valori di durezza definiti nello standard
tedesco VDI2035. Nella tabella
seguente sono riportati i valori nominali
per il riempimento e l'acqua addizionale
per la caldaia R600, in conformità con
la normativa VDI2035.
La tabella seguente fornisce
un'indicazione della relazione tra la
qualità dell'acqua e il massimo volume
di riempimento durante la vita di
servizio della caldaia. Per ulteriori
informazioni, consultare il testo originale
della normativa VDI2035.
Potenza termica della
caldaia
[kW]
Max. somma di terre alcaline
[mol/m
3
]
Max. durezza totale
[dºH]
50 - 200 2.0 11.2
200 - 600 1.5 8.4
Concentrato
Ca(HCO
3
)
2
Capacità dell'installazione Q (kW)
150 200 250 300 400 500 600
mol/m
3
dºH Max. volume riempimento acqua V
max
[m
3
]
≤0.5 ≤2.8 - - - - - - -
1.0 5.6 - - - - - - -
1.5 8.4 3 4 5 6 8 10 12
2.0 11.2 3 4 5 6 6.3 7.8 9.4
2.5 14.0 1.9 2.5 3.1 3.8 5.0 6.3 7.5
≥3.0 ≥16.8 1.6 2.1 2.6 3.1 4.2 5.2 6.3
Minima pressione
di esercizio [bar]
Temperatura
di mandata [ºC]
> 1.5 90
> 1.0 80
Pressione dell'acqua
Aprire le valvole dell'impianto.
Controllare la pressione dell'acqua
nell'impianto. Se la pressione dell'acqua
è insufficiente (vedere tabella seguente)
aumentare la pressione almeno sino
alla pressione minima richiesta, riportata
in tabella.

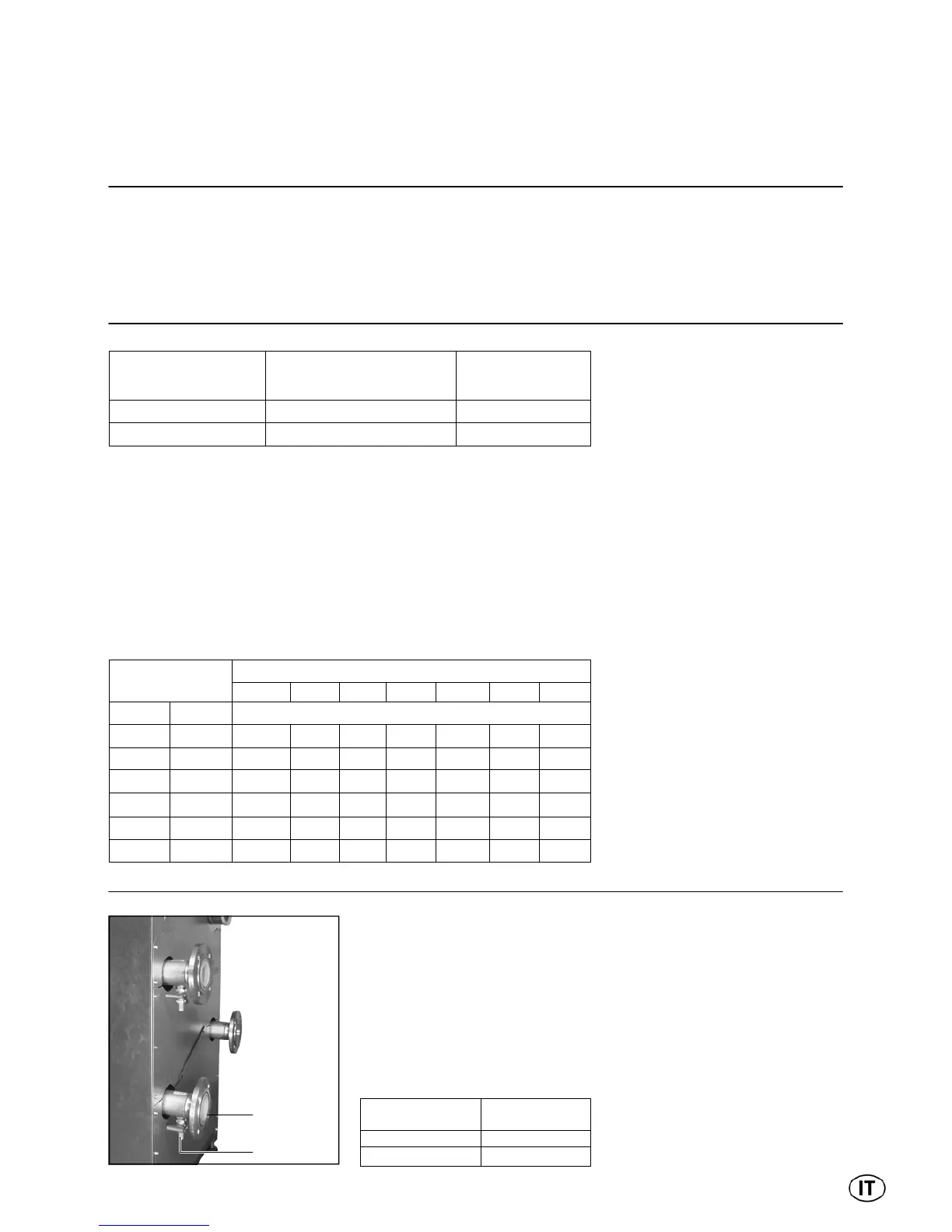

Il riempimento può avvenire attraverso
la valvola di riempimento e scarico (2)
sull'attacco di ritorno (1) della caldaia.
1
2
Impianto idraulico
Controllare che la caldaia sia
collegata all'impianto in modo che il
flusso di acqua sia sempre garantito
durante il funzionamento del bruciatore.
Il flusso dell'acqua è controllato dal
flussimetro nella caldaia e la mancanza
di flusso causa l'immediato arresto del
bruciatore e il blocco della caldaia.
La messa in funzione della caldaia
deve essere effettuata solo da
personale autorizzato. Il mancato
rispetto di questa condizione causa la
decadenza della garanzia.
Il presente capitolo descrive la messa
in funzione della caldaia con il
comando standard. Se si installa un
comando di sistema addizionale, fare
riferimento al relativo manuale per la
sua messa in funzione.
È necessario compilare un verbale
della messa in funzione (si veda la fine
del presente capitolo per un esempio
di verbale di messa in funzione).
