BESCHREIBUNG
Die Serie CP6000 von AC / DC Stromzangen ermöglicht Oszilloskop Geräten AC,
DC (Wechselstrom und Gleichstrom), und AC+DC Strommessungen bis zu 100
Ampere Spitzenstrom (CP6220) und Frequenzen bis zu 1.5 MHz (CP6990)
anzuzeigen. Mit dem mitgelieferten Bananenstecker-Adapter (CT3956)
funktionieren die Stromzangen mit fast allen neuzeitlichen digitalen
Präzisionsmultimetern (DMM).

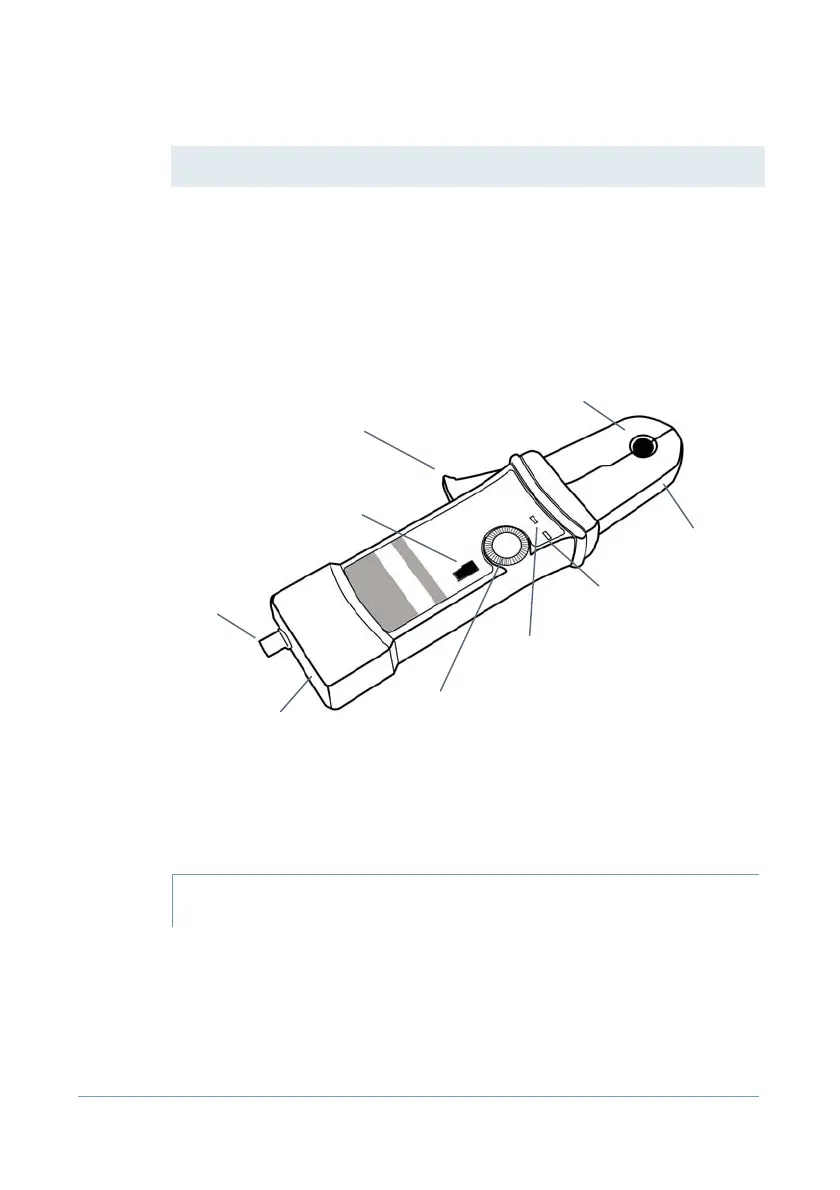

Abbildung 1: zeigt die Bedienelemente und Anzeige an der Stromzange
KLEMMPRÜFSPITZE (ZANGENFÜHLER) BEDIEN- UND
ANZEIGEELEMENTE
SYMBOL FÜR STROMABGABE
Der Pfeil auf den Stromzangen zeigt Signalpolarität der Sonde zur Messung des
vom positiv zu negativ fließendem Strom.
Stromfluss
Symbol
BNC Female
Output
Spannbacken Öffnungshebel
AUS/Bereichsschalter
Klemmen
BNC
Eingangsbuchse
AC Adapter
Eingangsanschluss
DC Null Einstellung
AN Anzeiger
Überlastungsanzeige
