Use m_nsu[as de
montaje para fijar el
homo a los gabinetes.
Consulte las paginas 10-
11 para la instalaci6n de
las abrazaderas de
montaje,
208/240 caja de empalme
para hornos de
Approx. 3"
(7.5 c:m)
5" (12.7 cm) Max.
Esimportante instalar paneles
Ilenadores para los para aislar el homo
de pared de los gabinetes.
36" Min,
(91,4 cm) Min.
Instale contrachapado de 3/4" (1.9 cm)
sobre dos correderas, nivelado con la
parrilla inferior. Debe set capaz de
sostener 200 libras (90 Kg).
Corte una abertura de 4" X 4"(!0.2 cm X 10.2
cm) (minimo) en el fondo del contrachapado, a
2" (5 cm) del lado izquierdo del panel Ilenador,
para poder encaminar el cable a la caja de
empalme.
F.ANCHU_G:PROFUNDSDAD.._
_o_nod_p_0,_I _,,<7_.7_m>M_xi_ '_'_m'_"n.l_"<7_._m>_x,I

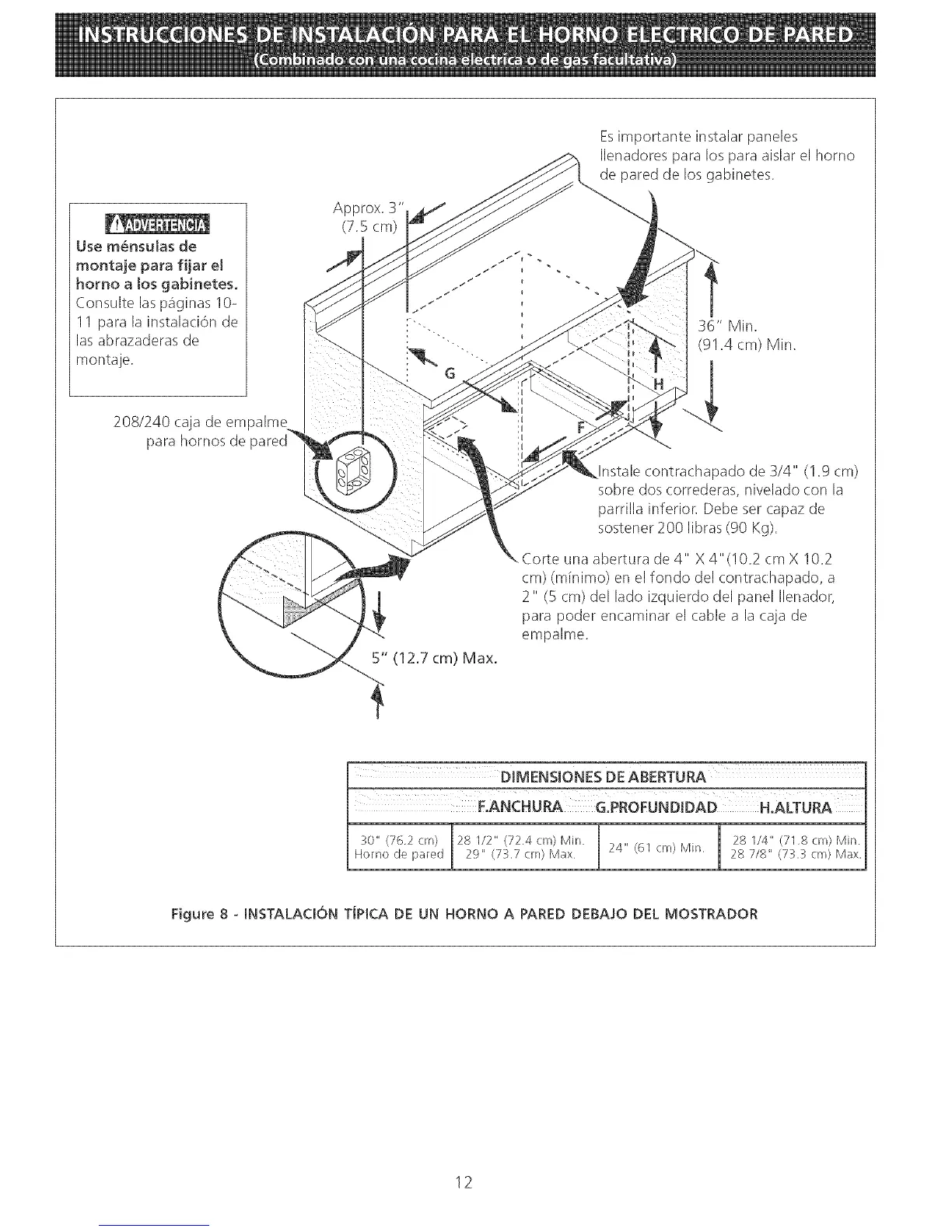

Figure 8 - INSTALACION TiPICA DE UN HORNO A PARED DEBAJO DEL MOSTRADOR
