Utilisez les supports
de fixation pour
retenir le four
encastre & Varmoire.
Pour I'installation de ces
supports referez-vous
aux pages 17-18,
208/240 Volt Boite de jonction
pour le four encastre
Approx. 3"
(7.5 cm)
5" (12.7 cm) Max.
II faut fermer les c6t@s de I'habitacle
par des panneaux de bois pour isoler
I'appareil des armoires de chaque c6te.
36" Min,
(91,4 cm) Min.
Utilisez un contre-plaque de :_A"
d'_paisseur monte sur deux solives et ;s
_galite avec le coup-de-pied, Le plancher
doit pouvoir supporter un poids de 200
Ibs (90 kg),
Decoupez une ouverture de 4" X 4" (10,2 cm X
10.2 cm), _] 2" (5 cm) du c6te gauche du plancher
pour la sortie du cable arme de I'appareil vers la
prise murale.
GI PROFONDEUR H. HAUTEUR
30" (76.2 cm) 28 1/2" (-/2.4 crY])Min. 28 I14" (-/1.8 cm) Min
Wall Oven 29" (73,7 cm) Max, 24" (6I cm) Min. 28 7/8" (7:L3 cm) Max.

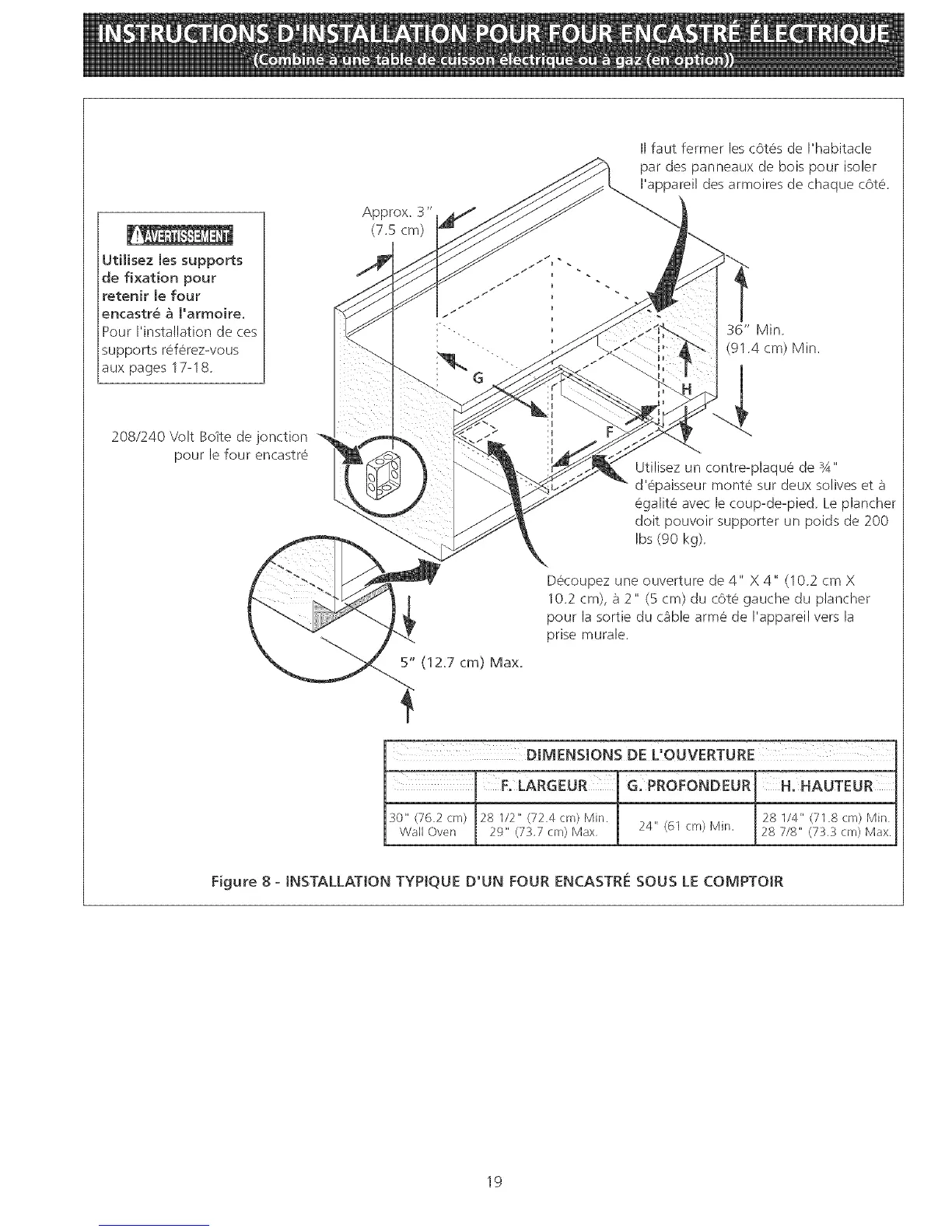

Figure 8 - INSTALLATION TYPtQUE D'UN FOUR ENCASTRmeSOUS LE COMPTOtR
