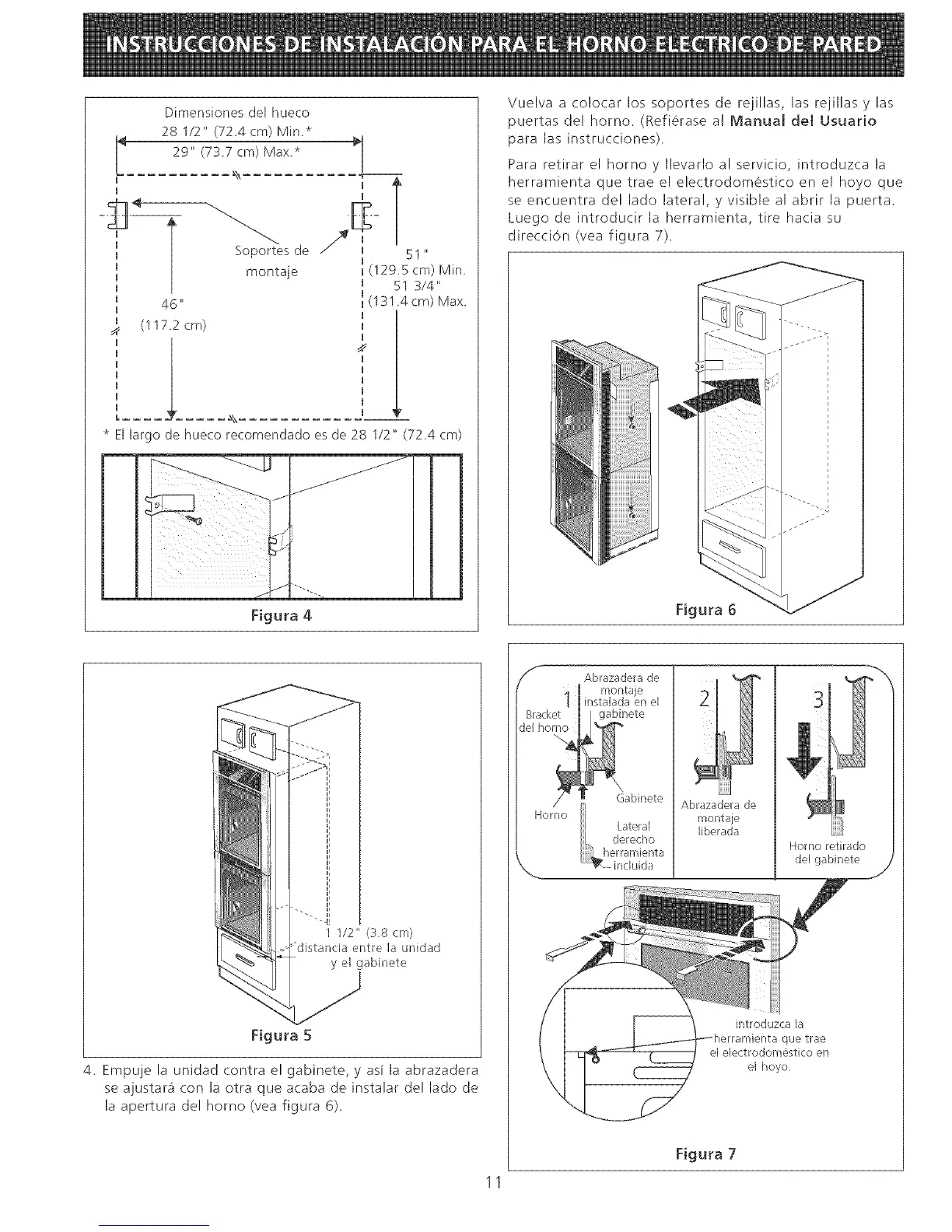

Dimensiones del hueco
28 1/2" (724 cm) Min*
29" (737 cm) Max,*
montaje
46 _
(117.2 crn)
---kX !
Soportes de 51 "
(129_5 cm) Min
51 3/4"
(131 4 cm) Max_
* El largo de hueco recomendado es de 28 1/2" (72,4 cm)
Figura 4
Vuelva a co!ocar los soportes de rejillas, las rejillas y las
puertas del homo. (Refierase al Manual det Usuario
para las instrucciones),
Para retirar el homo y Ilevarlo al servicio, introduzca la
herramienta que trae el electrodomestico en el hoyo que
se encuentra del lado lateral, y visible al abrir la puerta.
Luego de introducir la herramienta, tire hacia su
direcci6n (vea figura 7).
Figura 5
i I/2" (38 cm)
distancia entre la unidad
y el gabinete
Figura 5
4. Empuje la unidad contra el gabinete, y asi la abrazadera
se ajustara _ con la otra que acaba de instalar del lado de
la apertura del homo (vea figura 6).
/_ Abrazadera de
nlorltaje
instalada en el
Brack
del ho
Horno
11
Gabinete
e
m
Abrazaderade
montaje
liberada
J I
Homo retirado
delgabinete
introduzca la
que t/ae
el electrodomestico en
el hoyo
Figura 7
