simbolo di terra o colorato di
verde e giallo.
2. Collegare il filo di colore blu (neutro)
al morsetto contrassegnato dalla
lettera 'N' o colorato di blu.
3. Collegare il cavo di fase marrone
(tensione) al terminale
contrassegnato con la lettera "L".
Questo deve sempre essere
collegato alla fase di rete.

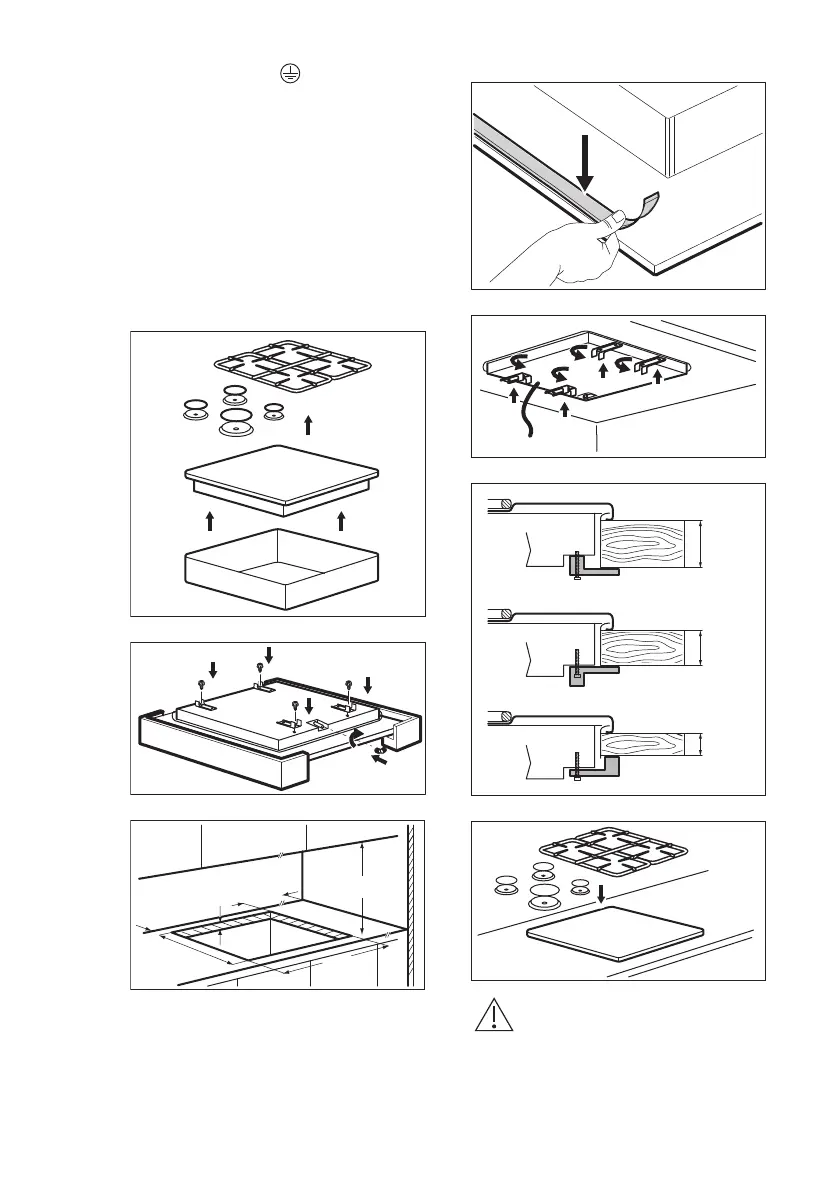

3.7 Montaggio
1.
2.
3.
min.
55 mm
min.
650 mm
560 mm
2
0
+
480 mm
2
0
+
min.
100 mm
30 mm
4.
5.
6.
7.
ATTENZIONE!
Installare l'apparecchiatura
solo su un piano di lavoro
con superficie piatta.
ITALIANO 29
