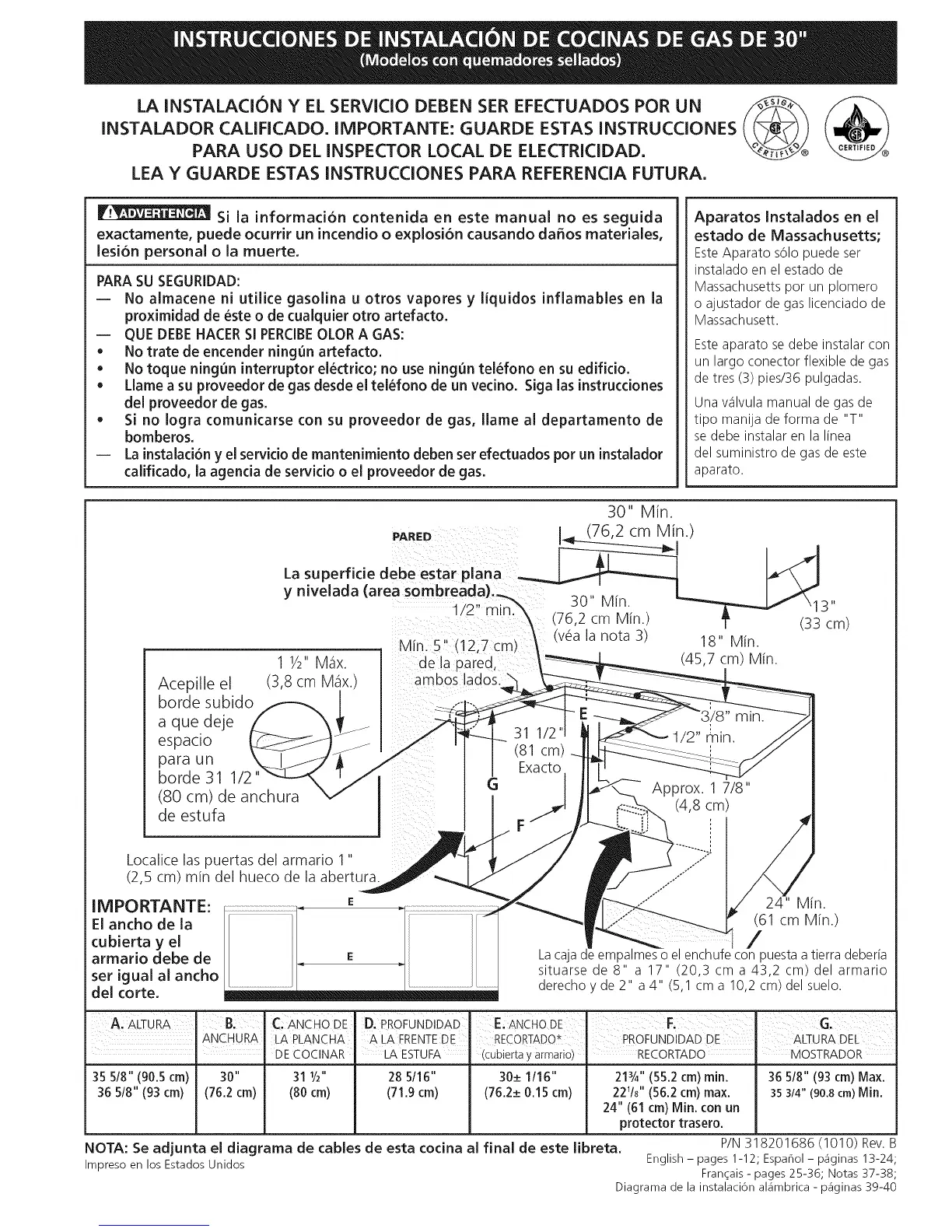

LA INSTALACION Y EL SERVICIO DEBEN SER EFECTUADOS POR UN _,(',,
INSTALADOR CAUFICADO. IMPORTANTE: GUARDE ESTAS INSTRUCCIONES
PARA USO DEL iNSPECTOR LOCAL DE ELECTRICIDAD.
LEA Y GUARDE ESTAS INSTRUCCIONES PARA REFERENCIA FUTURA.
Si la informaciOn contenida en este manual no es seguida
exactamente, puede ocurrir un incendio o explosion causando daffos materiales,
lesion personal o la muerte.
PARASUSEGURIDAD:
-- No almacene ni utilice gasolina u otros vapores y liquidos inflamables en la
proximidad de _ste o de cualquier otto artefacto.
-- QUE DEBEHACERSI PERClBEOLORA GAS:
• No trate de encender ningun artefacto.
• No toque ningun interruptor el_ctrico; no use ningun tel_fono en su edificio.
• Llame a su proveedor de gas desde el tel_fono de un vecino. Siga las instrucciones
del proveedor de gas.
• Si no Iogra comunicarse con su proveedor de gas, llame al departamento de
bomberos.
-- La instalad6ny el servicio de mantenimiento deben set efectuados pot un instalador
calificado, la agencia de servicio o el proveedor de gas.
Aparatos Instalados en el
estado de Massachusetts;
EsteAparato s61o puede ser
instalado en el estado de
Massachusetts por un plomero
o ajustador de gas licenciado de
Massachusett.
Este aparato se debe instalar con
un largo conector flexible de gas
de tres (3) pies/36 pulgadas.
Una wilvula manual de gas de
tipo manija de forma de "T"
se debe instalar en la I[nea
del suministro de gas de este
aparato.
30" Min.
PARED _._ (76,2 cm Min.)
La superficie debe estar plana _ [_
Y nivelada (area s°mblreada):.'_x _30"'Min. _ I//_'1
tzo,z cm wmL) T (33 cm)
Min: 5" (12;7 cn (v6a la nota 3) 18" Min.
Acepille el
borde subido
a que deje
espacio
para un
borde 31 1/2
(80 cm) de anchura
de estufa
ambos lad_
I G
31 112
(81 cm)
Exacto
(45,7 cm) Min.
Approx. 1 7/8"
(4,8 cm)
Localice las puertas del armario 1"
(2,5 cm) min del hueco de la abertura.
IMPORTANTE:
El ancho de la
cubierta y el
armario debe de
La caja
24" Min.
(61 cm Min.)
/
empalme-_-oelenchufeconpuestaa tierradeberia
ser igual al ancho
del corte.
situarse de 8" a 17" (20,3 cm a 43,2 cm) del armario
derecho y de 2" a 4" (5,1 cm a 10,2 cm) del suelo.
A. ALTURA
35 5/8" (90.5 cm)
36 5/8" (93 cm)
BI
ANCHURA
30"
(76.2cm)
C: ANcHo DE
LA PLANCHA
DE COCINAR
31 I/2"
(80 cm)
D, PROFUNDIDAD
A LA FRENTEDE
LA ESTUFA
28 5116"
(71.9 cm)
E,ANCHO
RECORTADO_
(cubierta y armario)
30___1/16"
(76.2_+0.15 cm)
F,
PROFUNDIDADDE
RECORTADO
213/4'' (55.2 cm) min.
22V8" (56.2 cm) max.
24" (61 cm) Min. con un
protector trasero.
ALTURA DEL
MOSTRADOR
365/8" (93cm)Max.
35 3/4" (90.8 cm) Min.
NOTA: Se adjunta el diagrama de cables de esta cocina al final de este libreta. P/N318201686 (1010) Rev.B
Impreso en los Estados Unidos English - pages 1-12; Espahol- p_iginas 13-24;
Fran_ais - pages 25-36; Notas 37-38;
Diagrama de la instalaci6n akimbrica - p_iginas 39-40
