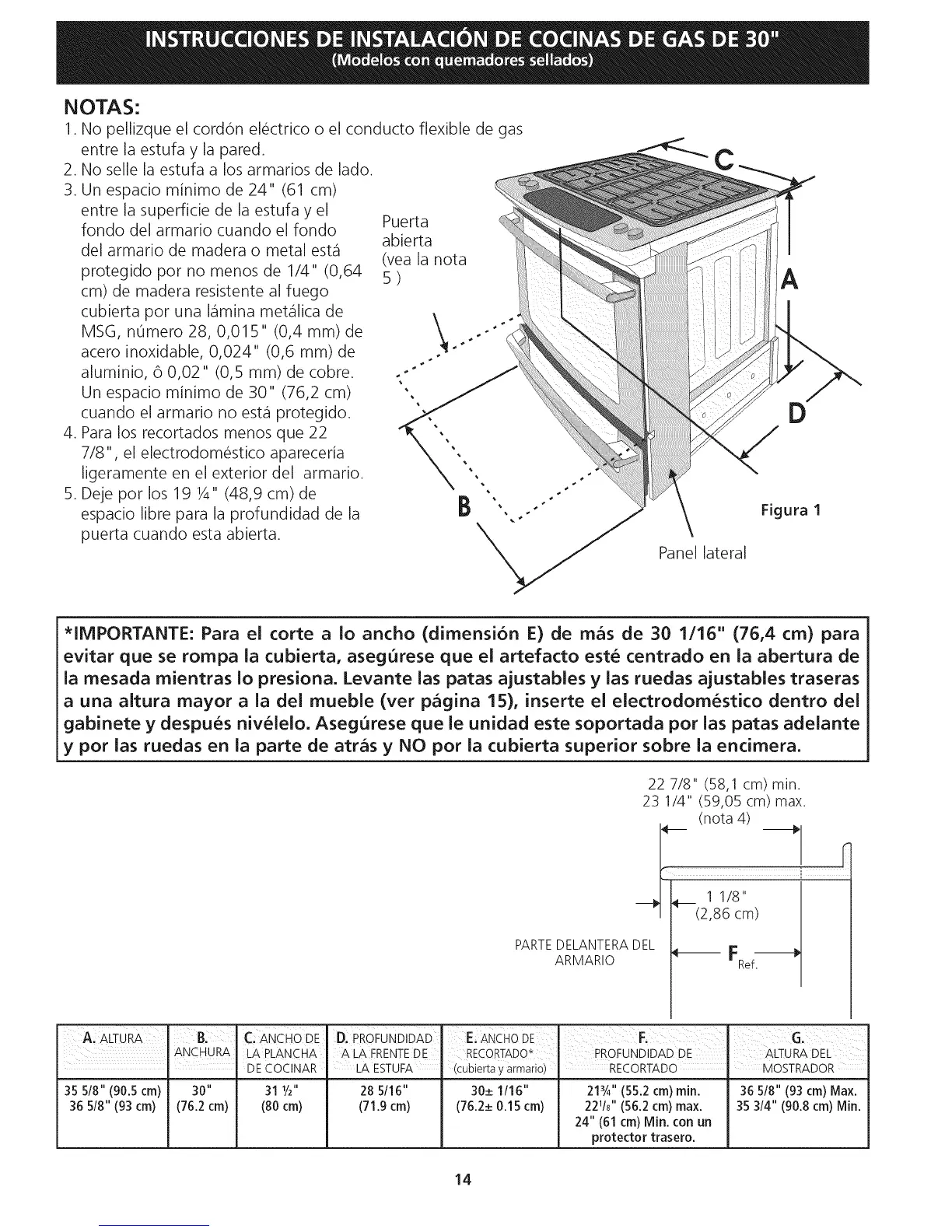

NOTAS:
1. No pellizque el cordon electrico o el conducto flexible de gas
entre la estufa y la pared.
2. No selle la estufa a los armarios de lado.
3. Un espacio minimo de 24" (61 cm)
entre la superficie de la estufa y el
fondo del armario cuando el fondo
del armario de madera o metal est,1
protegido por no menos de 1/4" (0,64
cm) de madera resistente al fuego
cubierta por una I_imina met_ilica de
MSG, n0mero 28, 0,015" (0,4 ram) de
acero inoxidable, 0,024" (0,6 ram) de
aluminio, 6 0,02" (0,5 ram) de cobre.
Un espacio minimo de 30" (76,2 cm)
cuando el armario no est,1 protegido.
4. Para los recortados menos que 22
7/8", el electrodomestico apareceria
ligeramente en el exterior del armario.
5. Deje por los 19 1A" (48,9 cm) de
espacio libre para la profundidad de la
puerta cuando esta abierta.
Puerta
abierta
(vea la nota
5)
÷
A
Figura 1
Panel lateral
*IMPORTANTE: Para el corte a io ancho (dimensi6n E) de mas de 30 1/16" (76,4 cm) para
evitar que se rompa ia cubierta, asegurese que el artefacto este centrado en ia abertura de
ia mesada mientras Io presiona. Levante ias patas ajustables y ias ruedas ajustables traseras
a una aitura mayor a ia del mueble (vet pagina 15), inserte el electrodomestico dentro del
gabinete y despues niveleio. Asegurese que ie unidad este soportada pot ias patas adelante
y pot ias ruedas en ia parte de atras y NO pot ia cubierta superior sobre ia endmera.
22 7/8" (58,1 cm) min.
23 1/4" (59,05 cm) max.
(nota 4)
_ ___ 11/8"
1 " (2,86 cm)
PARTEDELANTERADEL _ F
ARMARIO Ref.
A. ALTURA B. C: ANcHO DE" D' PROFUNDiDAD
.ANCHURA LA PLANCHA A LA FRENTE DE
! DE COCINAR LA ESTUFA
35 5/8" (90.5 cm) 30" 31 1/2" 28 5/16"
36 5/8" (93 cm) (76.2 cm) (80 cm) (71.9 cm)
RECORTADO_
(cubierta y armario)
30_+1/16"
(76.2_+0.15 cm)
PROFUNDIDAD DE , ALTURADEL
RECORTADO - MOSTRADOR
213/4'' (55.2 cm) rain. 36 5/8" (93 cm) Max.
221/8'' (56.2 cm) max. 35 3/4" (90.8 cm) Min.
24" (61 cm) Min. con un
protector trasero.
14
