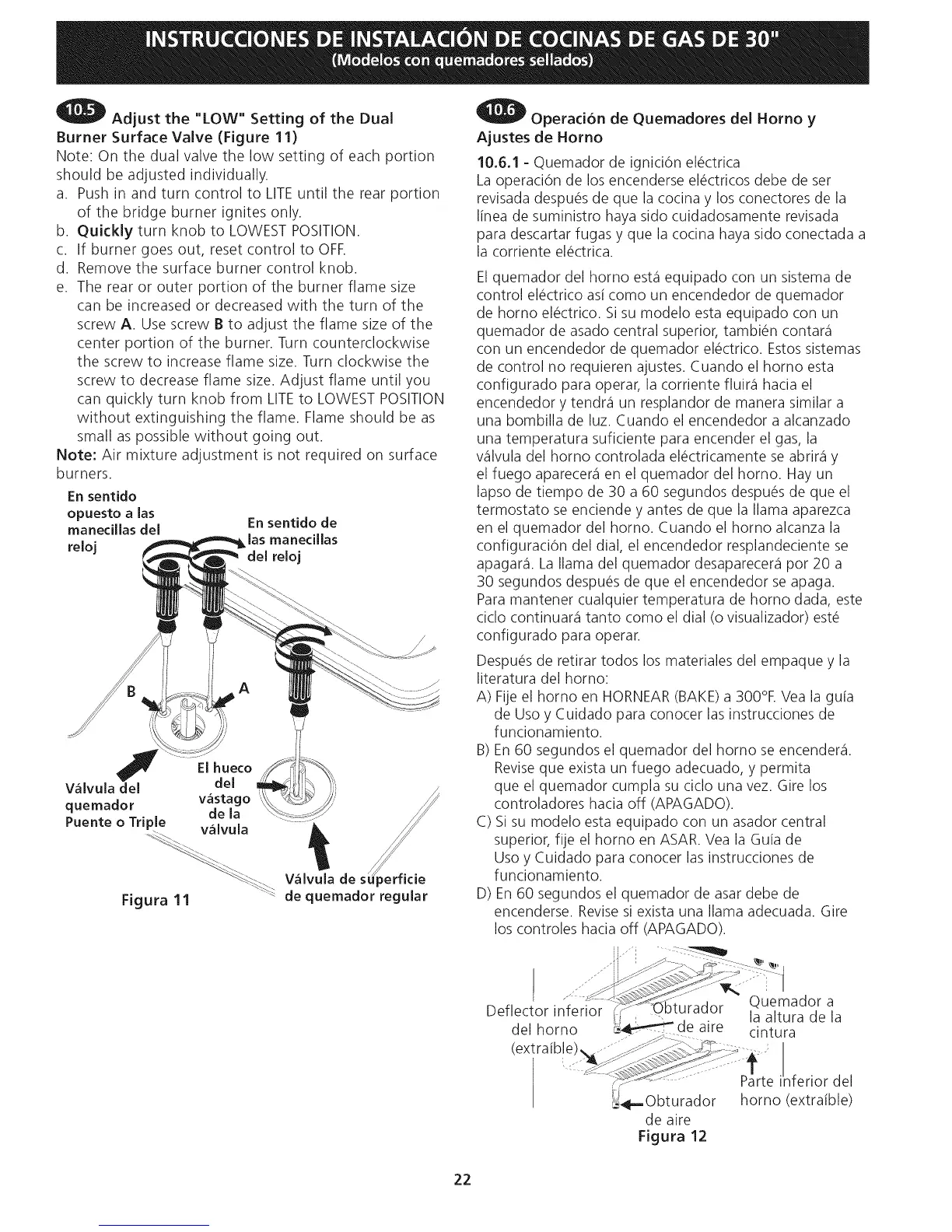

O Adjustthe "'LOW"Settingof the Dual
BurnerSurfaceValve(Figure11)
Note:Onthedualvalvethelowsettingof eachportion
shouldbeadjustedindividually.
a. Pushinandturncontrolto LITEuntiltherearportion
ofthebridgeburnerignitesonly.
b. QuicklyturnknobtoLOWESTPOSITION.
c. If burnergoesout,resetcontrolto OFF.
d. Removethesurfaceburnercontrolknob.
e. Therearor outerportionof theburnerflamesize
canbeincreasedordecreasedwiththeturnofthe
screwA. UsescrewBto adjusttheflamesizeofthe
centerportionof theburner.Turncounterclockwise
thescrewto increaseflamesize.Turnclockwisethe
screwto decreaseflamesize.Adjustflameuntilyou
canquicklyturnknobfromLITEto LOWESTPOSITION
withoutextinguishingtheflame.Flameshouldbeas
smallaspossiblewithoutgoingout.
Note: Air mixture adjustment is not required on surface
burners.
En sentido
opuesto a las
manecillas del En sentido de
reloj las manedllas
del reloj
V,ilvula del del
quemado r v,istago
de la
Puente o Triple valvula
Figura 11
V,ilvula de )erfide
de quemador regular
O Operaci6n de Quemadores del Homo y
Ajustes de Homo
10.6.1 - Quemador de igniciOn el_ctrica
La operaci6n de los encenderse el_ctricos debe de set
revisada despu_s de que la cocina y los conectores de la
linea de suministro haya sido cuidadosamente revisada
para descartar fugas y que la cocina haya sido conectada a
la corriente el_ctrica.
El quemador del homo est,1equipado con un sistema de
control el@ctricoasi como un encendedor de quemador
de homo el@ctrico.Si su modelo esta equipado con un
quemador de asado central superior, tambi@n contar_i
con un encendedor de quemador el@ctrico.Estossistemas
de control no requieren ajustes. Cuando el homo esta
configurado para operar, la corriente fluir_i hacia el
encendedor y tendr_i un resplandor de manera similar a
una bombilla de luz. Cuanclo el encendedor a alcanzado
una temperatura suficiente para encender el gas, la
wilvula del homo controlada el@ctricamente se abrir_i y
el fuego aparecer_ien el quemador del homo. Hay un
lapso de tiempo de 30 a 60 segundos despu@sde que el
termostato se enciende y antes de que la llama aparezca
en el quemador del homo. Cuando el homo alcanza la
configuraci6n del dial, el encendedor resplandeciente se
apagar_i. La llama del quemador desaparecer_i pot 20 a
30 segundos despu@sde que el encendedor se apaga.
Para mantener cualquier temperatura de homo dada, este
ciclo continuar_i tanto como el dial (o visualizador) est@
configurado para operar.
Despu@sde retirar todos los materiales del empaque y la
literatura del homo:
A) Fije el homo en HORNEAR(BAKE) a 300% Vea la guia
de Uso y Cuidado para conocer las instrucciones de
funcionamiento.
B) En60 segundos el quemador del homo se encender_i.
Reviseque exista un fuego adecuado, y permita
que el quemador cumpla su ciclo una vez. Gire los
controladores hacia off (APAGADO).
C) Si su modelo esta equipado con un asador central
superior, fije el homo en ASAR. Vea la Guia de
Uso y Cuidado para conocer las instrucciones de
funcionamiento.
D) En 60 segundos el quemador de asar debe de
encenderse. Revisesi exista una llama adecuada. Gire
los controles hacia off (APAGADO).
s.i 'i
Deflector inferior
del homo
(extraible),
turador Quemador a
la altura de la
aire cintura
_--Obturador
de aire
Figura 12
Parte lferior del
homo (extraible)
22
