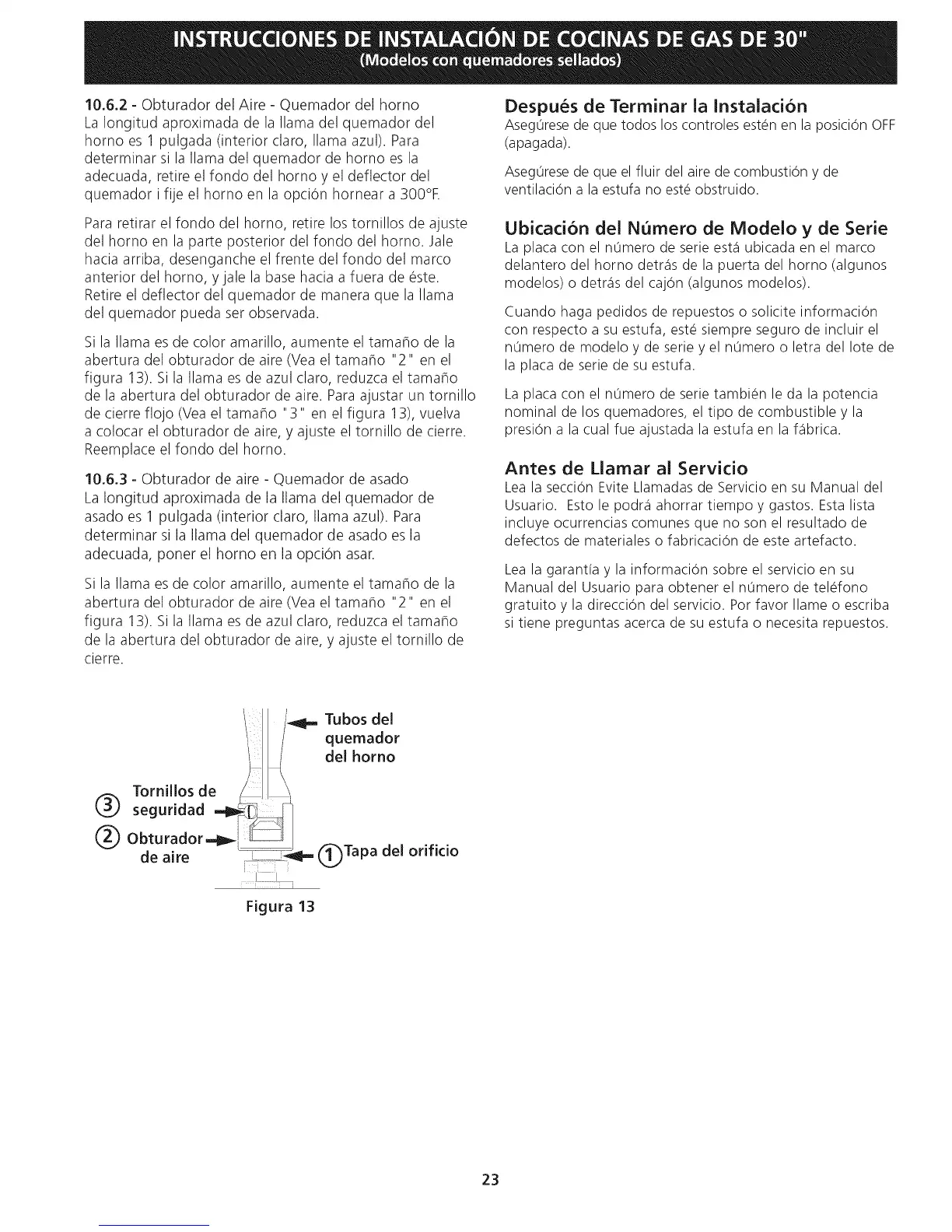

Electrolux EI30GS55JSB - Page 23

10.6.2- ObturadordelAire- Quemadordelhomo
LaIongitudaproximadadelallamadelquemadordel
homoes1pulgada(interiorclaro,llamaazul).Para
determinarsilallamadelquemadordehomoesla
adecuada,retireelfondodelhomoyeldeflectordel
quemadorifijeelhomoenlaopciOnhorneara300%
Pararetirarelfondodelhomo,retirelostornillosdeajuste
delhomoenlaparteposteriordelfondodelhomo.Jale
haciaarriba,desengancheelfrentedelfondodelmarco
anteriordelhomo,yjalelabasehaciaafuerade_ste.
Retireeldeflectordelquemadordemaneraquelallama
delquemadorpuedaserobservada.
Silallamaesdecoloramarillo,aumenteeltamaflodela
aberturadelobturadordeaire(Veaeltamaflo"2" enel
figura13).Silallamaesdeazulclaro,reduzcaeltamaflo
delaaberturadelobturadordeaire.Paraajustar un tornillo
de cierre flojo (Vea el tamaflo "3" en el figura 13), vuelva
a colocar el obturador de aire, y ajuste el tornillo de cierre.
Reemplace el fondo del homo.
10.6.3 - Obturador de aire - Quemador de asado
La Iongitud aproximada de la llama del quemador de
asado es 1 pulgada (interior claro, llama azul). Para
determinar si la llama del quemador de asado es la
adecuada, poner el homo en la opciOn asar.
Si la llama es de color amarillo, aumente el tama_o de la
abertura del obturador de aire (Vea el tamaflo "2" en el
figura 13). Si la llama es de azul claro, reduzca el tamaflo
de la abertura del obturador de aire, y ajuste el tornillo de
cierre.
Despues de Terminar ia Instalacion
Aseg0resede que todos los controles esten en la posicion OFF
(apagada).
Aseg0rese de que el fluir del aire de combustion y de
ventilacion a la estufa no este obstruido.
Ubicacion del Numero de Modelo y de Serie
La placa con el n0mero de serie est,1ubicada en el marco
delantero del homo detr_is de la puerta del homo (algunos
modelos) o detr_isdel cajon (algunos modelos).
Cuando haga pedidos de repuestos o solicite informacion
con respecto a su estufa, este siempre seguro de incluir el
nOmero de modelo y de serie y el nOmero o letra del Iote de
la placa de serie de su estufa.
La placa con el n0mero de serie tambien le da la potencia
nominal de los quemadores, el tipo de combustible y la
presion a la cual fue ajustada la estufa en la f_ibrica.
Antes de Llamar ai Servicio
Lea la seccion Evite Llamadas de Servicio en su Manual del
Usuario. Esto le podr_i ahorrar tiempo y gastos. Esta lista
incluye ocurrencias comunes que no son el resultado de
defectos de materiales o fabricacion de este artefacto.
Lea la garant[a y la informacion sobre el servicio en su
Manual del Usuario para obtener el n0mero de telefono
gratuito y la direccion del servicio. Pot favor Ilame o escriba
si tiene preguntas acerca de su estufa o necesita repuestos.
Tornillos de
(_) seguridad -_
_ Obturador_
de aire
Tubos del
quemador
del homo
.... :_.,, (_)Tapa
del Ol'ifido
Figura 13
