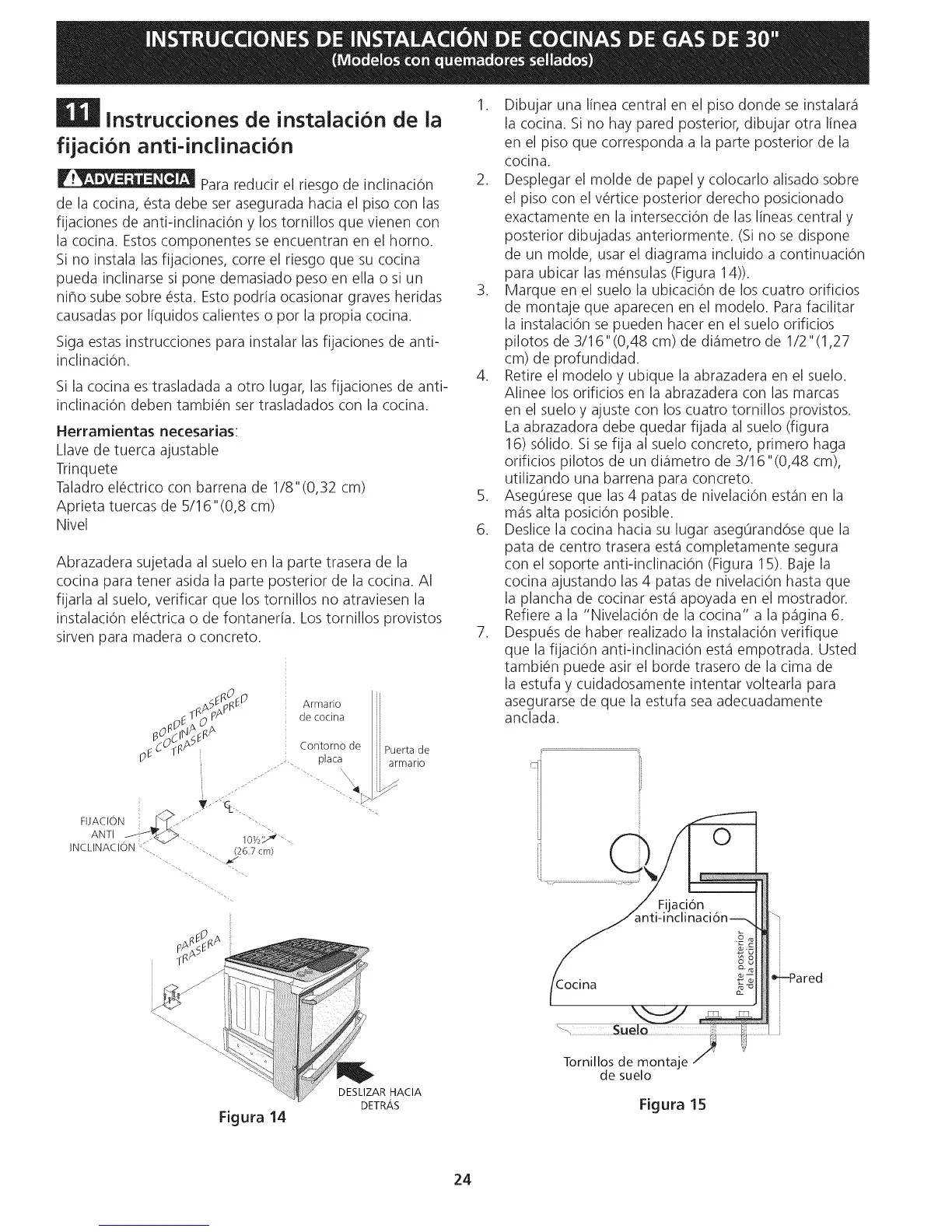

Instrucciones de instalaci6n de la
fijaci6n anti-indinaci6n
Para reducir el riesgo de inclinaci6n
de la cocina, @stadebe ser asegurada hacia el piso con las
fijaciones de anti-inclinaci6n y los tornillos que vienen con
la cocina. Estoscomponentes seencuentran en el homo.
Si no instala las fijaciones, corre el riesgo que su cocina
pueda inclinarse si pone demasiado peso en ella o si un
niho sube sobre @sta.Esto podrfa ocasionar graves heridas
causadas por Ifquidos calientes o por la propia cocina.
Siga estas instrucciones para instalar las fijaciones de anti-
inclinaci6n.
Si la cocina es trasladada a otro lugar, las fijaciones de anti-
inclinaci6n deben tambi@n ser trasladados con la cocina.
Herramientas necesarias:
Llave de tuerca ajustable
Trinquete
Taladro el@ctricocon barrena de 1/8"(0,32 cm)
Aprieta tuercas de 5/16" (0,8 cm)
Nivel
Abrazadera sujetada al suelo en la parte trasera de la
cocina para tener asida la parte posterior de la cocina. AI
fijarla al suelo, verificar que los tornillos no atraviesen la
instalaci6n el@ctricao de fontanerfa. Lostornillos provistos
sirven para madera o concreto.
p_
Y--:G_.....
ANTi._.. _o,_--.
INCLtNACION ... "-.. (26.7 cm}
- "- _
Armario
de cocina
Contorno de
Puerta de
armario
1. Dibujar una Ifnea central en el piso donde se instalara
la cocina. Si no hay pared posterior, dibujar otra Ifnea
en el piso que corresponda a la parte posterior de la
cocina.
2. Desplegar el molde de papel y colocarlo alisado sobre
el piso con el v@rticeposterior derecho posicionado
exactamente en la intersecci6n de las Ifneas central y
posterior dibujadas anteriormente. (Si no se dispone
de un molde, usar el diagrama incluido a continuaci6n
para ubicar las m@nsulas(Figura 14)).
3. Marque en el suelo la ubicaci6n de los cuatro orificios
de montaje que aparecen en el modelo. Parafacilitar
la instalaci6n se pueden hacer en el suelo orificios
pilotos de 3/16" (0,48 cm) de diametro de 1/2 "(1,27
cm) de profundidad.
4. Retire el modelo y ubique la abrazadera en el suelo.
Alinee los orificios en la abrazadera con las marcas
en el suelo y ajuste con los cuatro tornillos provistos.
La abrazadora debe quedar fijada al suelo (figura
16) s61ido.Si se fija al suelo concreto, primero haga
orificios pilotos de un diametro de 3/16"(0,48 cm),
utilizando una barrena para concreto.
5. AsegOrese que las 4 patas de nivelaci6n estan en la
mas alta posici6n posible.
6. Deslice la cocina hacia su lugar asegOrand6se que la
pata de centro trasera esta completamente segura
con el soporte anti-inclinaci6n (Figura 15). Baje la
cocina ajustando las 4 patas de nivelaci6n hasta que
la plancha de cocinar esta apoyada en el mostrador.
Refiere a la "Nivelaci6n de la cocina" a la pagina 6.
7. Despu@sde haber realizado la instalaci6n verifique
que la fijaci6n anti-inclinaci6n esta empotrada. Usted
tambi@n puede asir el horde trasero de la cima de
la estufa y cuidadosamente intentar voltearla para
asegurarse de que la estufa sea adecuadamente
anclada.
