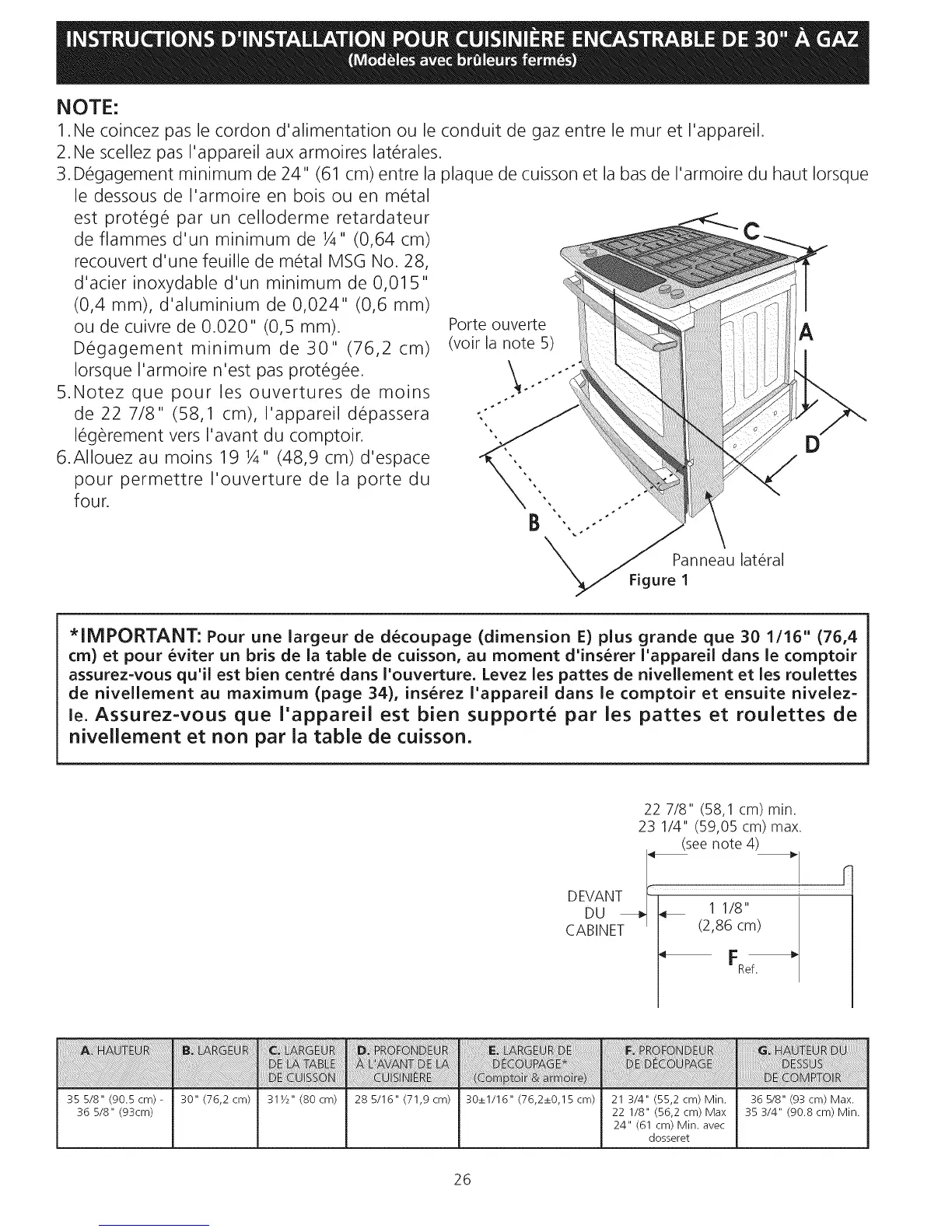

NOTE:
1.Ne coincez pas le cordon d'alimentation ou le conduit de gaz entre lemur et I'appareil.
2. Ne scellez pas I'appareil aux armoires laterales.
3. Degagement minimum de 24" (61 cm) entre la plaque de cuisson et la bas de I'armoire du haut Iorsque
le dessous de I'armoire en bois ou en metal
est proteg6 par un celloderme retardateur
de flammes d'un minimum de ¼" (0,64 cm)
recouvert d'une feuille de metal MSG No. 28,
d'acier inoxydable d'un minimum de 0,015"
(0,4 mm), d'aluminium de 0,024" (0,6 mm)
ou de cuivre de 0.020" (0,5 mm).
Degagement minimum de 30" (76,2 cm)
Iorsque I'armoire n'est pas proteg6e.
5.Notez que pour les ouvertures de moins
de 22 7/8" (58,1 cm), I'appareil depassera
legerement vers I'avant du comptoir.
6.AIIouez au moins 19 ¼" (48,9 cm) d'espace
pour permettre I'ouverture de la porte du
four.
Porte ouverte
(voir la note 5)
\ -
A
Panneau lateral
Figure 1
*IMPORTANT: Pour une largeur de decoupage (dimension E) plus grande que 30 1/16" (76,4
cm) et pour _viter un bris de la table de cuisson, au moment d'ins_rer I'appareil dans le comptoir
assurez-vous qu'il est bien centr_ dans I'ouverture. Levez les pattes de nivellement et les roulettes
de nivellement au maximum (page 34), inserez I'appareil dans le comptoir et ensuite nivelez-
le. Assurez-vous que I'appareil est bien support_ par les pattes et roulettes de
nivellernent et non par la table de cuisson.
DEVANT
DU
CABINET
22 7/8" (58,1 cm) rain.
23 1/4" (59,05 cm) max.
(seenote 4)
1 1/8"
(2,86 cm)
Ref.
35 518" (90.5 cm) -
36 518" (93cm)
30" (76,2 cm) 31Y2" (80 cm) 28 5/16" (71,9 cm) 30_+1/16" (76,2_+0,15 cm) 21 3/4" (55,2 cm) Min.
22 1/8" (56,2 cm) Max
24" (61 cm) Min. avec
dosseret
36 5/8" (93 cm) Max.
35 3/4" (90.8 cm) Min.
