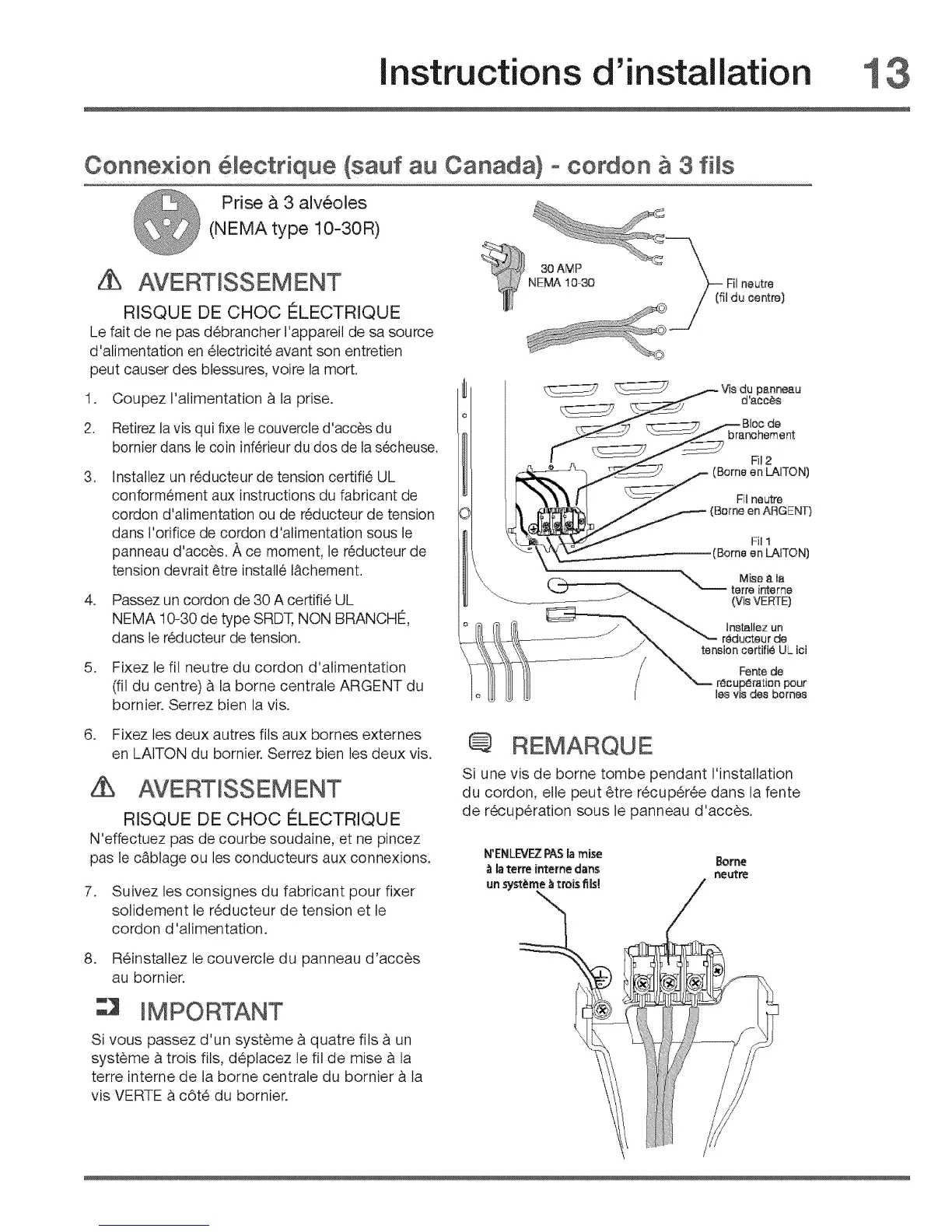

Instructions d'insta[[ation 3
Connexion _lectrique (sauf au Canada) ocordon _ 3 fils
Prise & 3 a[veoles
(NEMA type 10-30R)
z_ AVERTiSSEMENT
RISQUE DE CHOC I_LECTRIQUE
Le fait de ne pas d_brancher I'appareil de sa source
d'alimentation en _lectricit_ avant son entretien
peut causer des blessures, voire la mort.
1. Coupez I'alimentation _ la prise.
2. Retirez la vis qui fixe le couvercle d'acc_s du
bornier dans le coin inf_rieur du dos de la s6cheuse.
, Installez un r6ducteur de tension certifi6 UL
conform_ment aux instructions du fabricant de
cordon d'alimentation ou de r6ducteur de tension
dans I'orifice de cordon d'aiimentation sous le
panneau d'acc_s. ,A,ce moment, le r6ducteur de
tension devrait Ctre instatl6 I&chement.
4. Passez un cordon de 30 A certifi_ UL
NEMA 10-30 de type SRDT, NON BRANCHIa,
dans le r_ducteur de tension.
5. Fixez le fil neutre du cordon d'alimentation
(ill du centre) A la borne centraie ARGENT du
bornier. Serrez bien la vis.
6. Fixez les deux autres ills aux bornes externes
en LAITON du bornier. Serrez bien les deux vis.
Z_ AVERTiSSEMENT
RISQUE DE CHOC ELECTRIQUE
N'effectuez pas de courbe soudaine, et ne pincez
pas le c&btage ou les conducteurs aux connexion&
7. Suivez les consignes du fabricant pour fixer
solidement le r6ducteur de tension et le
cordon d'alimentation.
8. R6instatlez le couvercle du panneau d'acc_s
au bornier.
iMPORTANT
Si vous passez d'un syst_me A quatre ills & un
syst_me & trois ills, d_placez te fil de mise A la
terre interne de la borne centrale du bornier A la
vis VERTE A c6t_ du bornier.
lnstallez un
r_iducteur de
tension certifie UL ici
Fente de
recuperation pour
los vis des bernes
REMARQUE
Si une vis de borne tombe pendant I'instattation
du cordon, elle peut 6tre r_cup_r6e dans la fente
de r6cup_ration sous le panneau d'acc_s.
