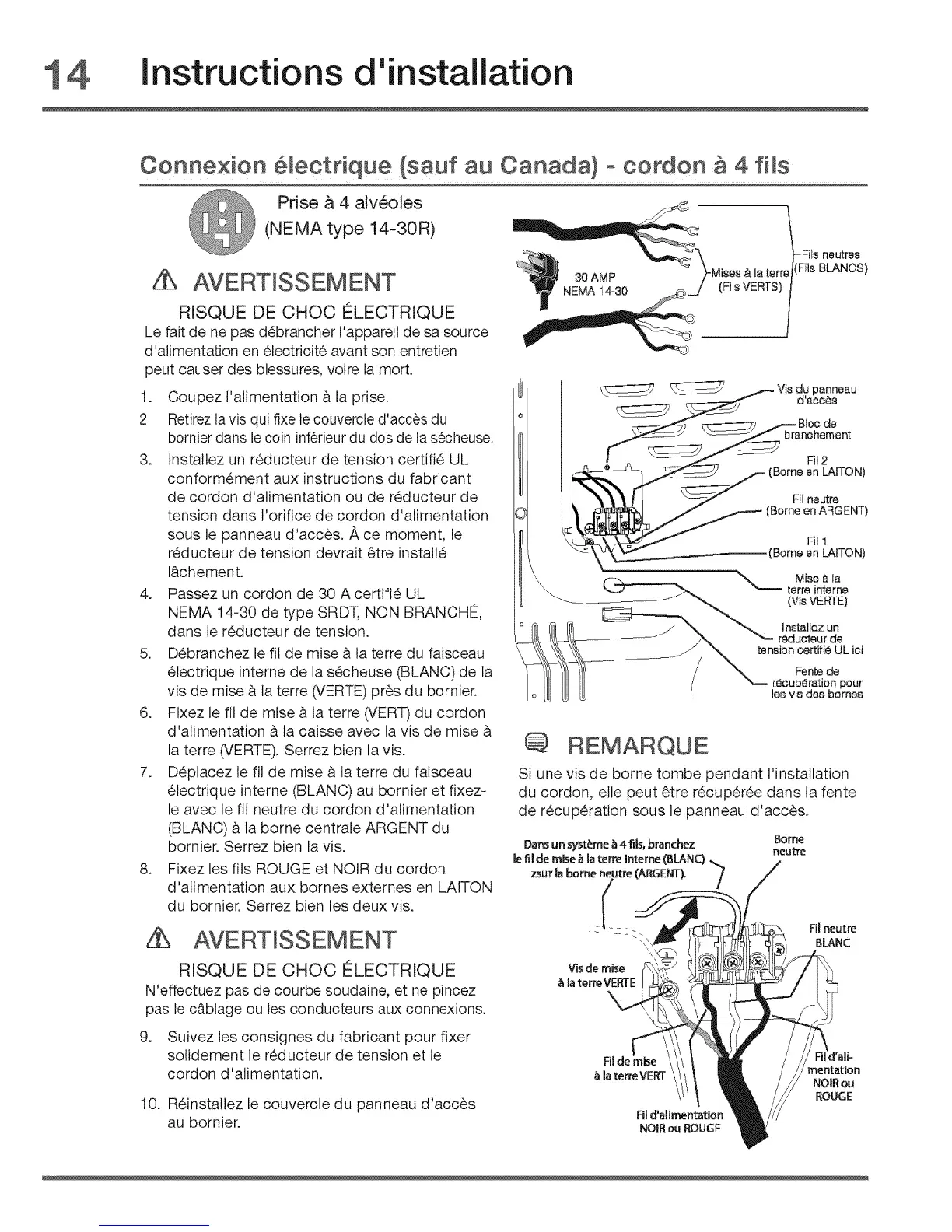

Instructions d'insta[[ation
Connexion [ectrique (sauf au Canada} ocordon 4 fi[s
Prise & 4 alvGoles
(NEMA type 14-30R)
AVERTISSEMENT
RISQUE DE CHOC ELECTRIQUE
Le fait de ne pas d_brancher I'appareit de sa source
d'alimentation en 61ectricit_ avant son entretien
peut causer des blessures, voire la mort.
1. Coupez I'alimentation _ la prise.
2. Retirez la vis qui fixe te couvercle d'acc_s du
bornier dans le coin infGrieurdu dos de la sGcheuse.
3. Instatiez un rGducteur de tension certifi6 UL
conform_ment aux instructions du fabricant
de cordon d'alimentation ou de r_ducteur de
tension dans l'orifice de cordon d'alimentation
sous le panneau d'accSs. Ace moment, le
r_ducteur de tension devrait _tre install_
I&chement.
4. Passez un cordon de 30 A certifi6 UL
NEMA 14-30 de type SRDT, NON BRANCHE,
dans le r_ducteur de tension.
5. D_branchez le fit de mise & ta terre du faisceau
_lectrique interne de la sGcheuse (BLANC) de la
vis de mise & ta terre (VERTE) prGs du bornier.
6. Fixez le fil de mise & la terre (VERT) du cordon
d'alimentation & ta caisse avec lavis de mise
la terre (VERTE). Serrez bien la vis.
7. D_placez le fil de mise A la terre du faisceau
_lectrique interne (BLANC) au bornier et fixez-
le avec ie fil neutre du cordon d'aiimentation
(BLANC) & ia borne centrale ARGENT du
bornier. Serrez bien lavis.
8. Fixez les fils ROUGE et NOIR du cordon
d'alimentation aux bornes externes en LAITON
du bornier. Serrez bien les deux vis.
-File neutres
File BLANO$)
Installez un
r@ducteurde
tension certifi_3UL ici
Fente de
r_cup_ration pour
los vie des bernes
REMARQUE
Si une vis de borne tombe pendant I'installation
du cordon, elie peut Ctre rGcup_rGe dans la fente
de r_cup_ration sous le panneau d'acc_s.
Dens un syst_me _4ills, branchez
[efil de raise _ la torte interne (BLANC)
zsur la borne neutre (ARGENT).
!
Bome
neutm
Fil neutre
BLANC
RISQUE DE CHOC I_LECTRIQUE
N'effectuez pas de courbe soudaine, et ne pincez
pasle c&blage ou tes conducteurs aux connexions.
V[s de raise
_,laterreVERTE
,
10.
Suivez les consignes du fabricant pour fixer
solidement le r_ducteur de tension etie
cordon d'alimentation.
RGinstatlez le couvercle du panneau d'acc_s
au bornier.
la terre VERT
Fil d alimentation
NOIRou ROUGE
FUd'ali-
nentation
NOIRou
ROUGE
