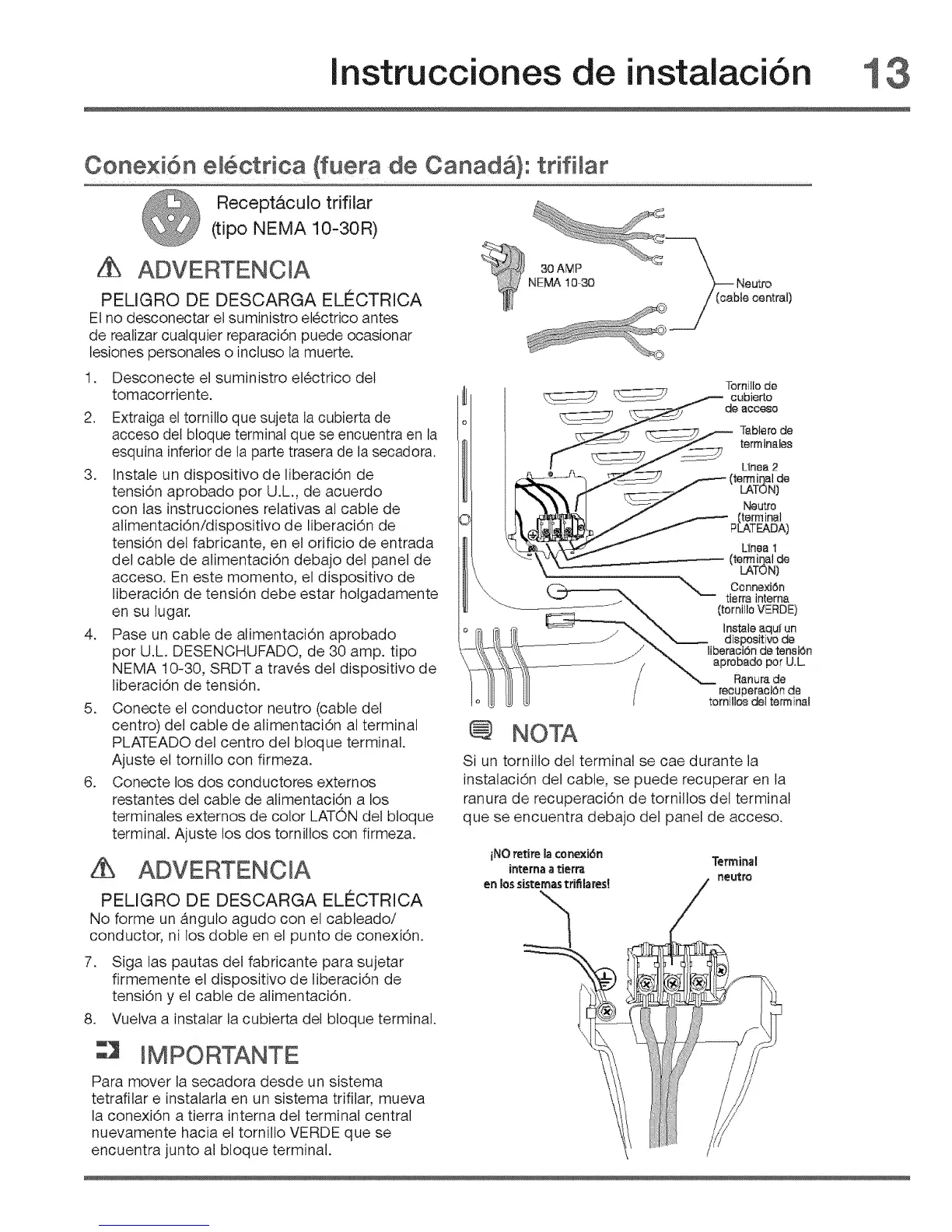

instrucciones de instalaci6n 3
Cone×i6n eJ6ctrica (fuera de Canada}: trifiJar
Receptaculo trifJlar
(tipo NEMA 10-30R)
PEUGRO DE DESCARGA ELC:CTRICA
Etno desconectar et suministro et6ctrico antes
de realizar cualquier reparaci6n puede ocasionar
lesiones personales o incluso la muerte.
1. Desconecte el suministro el6ctrico det rornitlode
tomacorriente, cubierto
2. Extraiga el tornillo que sujeta la cubierta de deaccese
acceso det bloque terminal que se encuentra en la
esquina inferior de la parte trasera de la secadora.
3. Instate un dispositivo de liberaci6n de
tensi6n aprobado per U.L., de acuerdo
con tas instrucciones relativas al cable de
alimentacidn/dispositivo de liberacidn de
tensi6n del fabricante, en el orificio de entrada
del cable de alimentacidn debajo del panel de
acceso. En este memento, el dispositivo de
liberaci6n de tensi6n debe estar holgadamente
en su lugar.
4. Pase un cable de alimentacidn aprobado
per U.L. DESENCHUFADO, de 30 amp. tipo
NEMA 10-30, SRDT a trav6s del dispositivo de
liberaci6n de tensi6n.
5. Conecte et conductor neutro (cable del
centre) del cable de atimentaci6n al terminal
PLATEADO del centre del bloque terminal.
Ajuste el tornillo con firmeza.
6. Conecte los dos conductores externos
restantes del cable de alimentacidn a los
terminales externos de color LAT©N del btoque
terminal. Ajuste los dos tornillos con firmeza.
PELJGRO DE DESCARGA ELECTRICA
No forme un Anguto agudo con el cableado/
conductor, ni los doble en el punto de conexi6n.
7. SJga las pautas del fabricante para sujetar
firmemente el dispositivo de liberaci6n de
tension y el cable de alimentaci6n.
8. Vuelva a instalar ta cubierta del bloque terminal.
Tebtero de
term inaJes
Unea 2
LATON)
Neutro
(terminal
PLATEADA)
L1nea1
(terminal de
LATON]
-_-. ConnexiOn
tierra interne
[tornille VERDE)
Instale aquf un
• dispositivo de
liberaci6n de tensi6n
aprobedo per U.L.
Renura de
recuperaci0n de
tomillos del terminal
NOTA
Si un tornillo del terminal se cae durante la
instalaci6n del cable, se puede recuperar en ta
ranura de recuperacidn de tornillos det terminal
que se encuentra debajo del panel de acceso.
iNO retire Iscenexi6n
Terminal
internaa tierra
neutro
en lossisternastrifilares!
JMPORTANTE
Para mover la secadora desde un sistema
tetrafilar e instalarla en un sistema trifilar, mueva
la conexi6n a tierra interna del terminal central
nuevamente hacia el tornillo VERDE que se
encuentra junto al bloque terminal.
