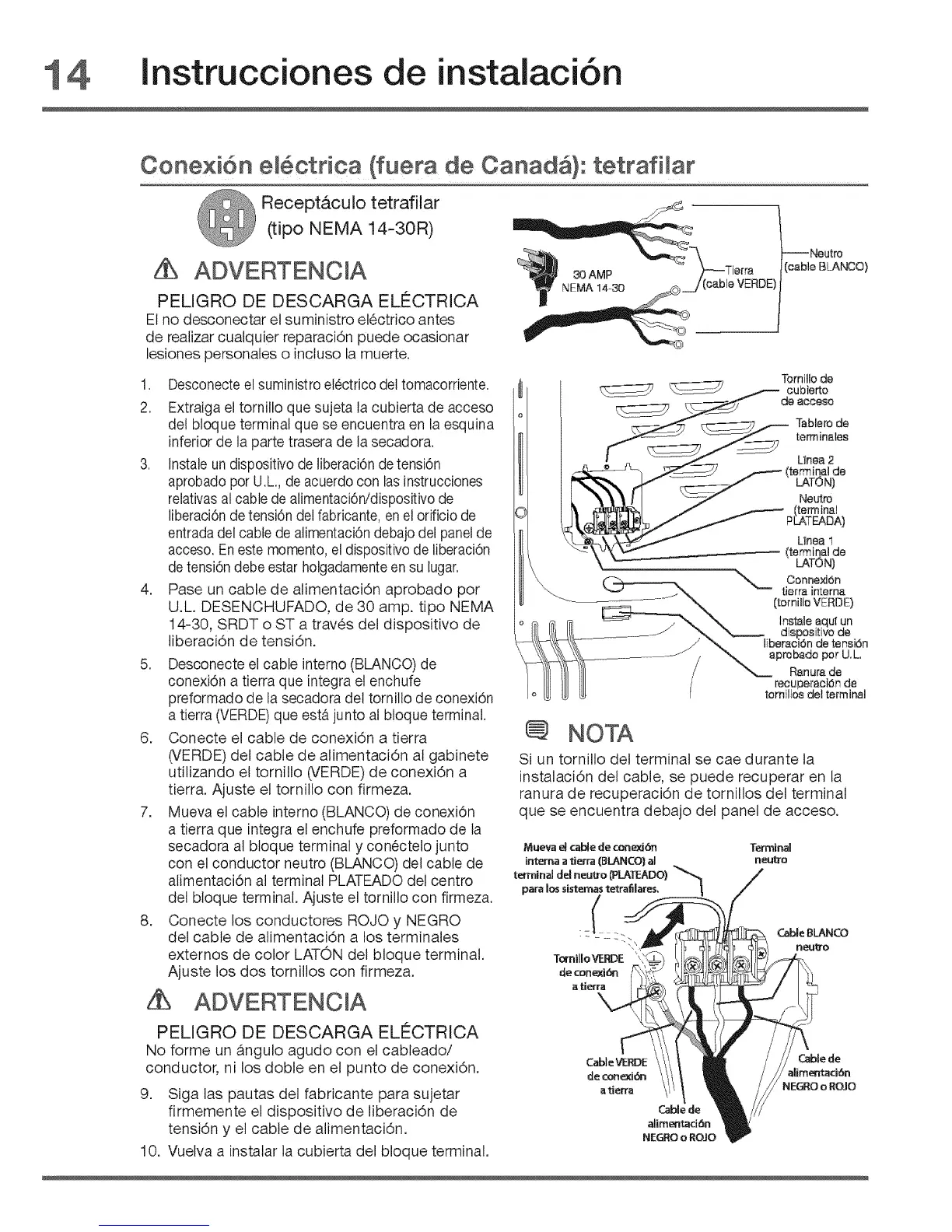

Electrolux EIMED60JRR0 - Page 64

lnstrucciones de instalaci6n
Oone×i6n el6ctdca (fuera de Canada}: tetrafimar
Recept_.cuJo tetrafilar
(tipo NEMA 14-30R)
.
2.
PELIGRO DE DESCARGA ELF:t:CTRICA
Etno desconectar el suministro elGctrico antes
de realizar cualquier reparaci6n puede ocasionar
lesiones personales o inctuso la muerte.
Desconecteel suministro elGctricodel tomacorriente.
Extraiga el tornillo que sujeta la cubierta de acceso
del btoque terminal que se encuentra en la esquina
inferior de la parte trasera de tasecadora.
3. Instaleun dispositivo de liberaci6n detensiGn
aprobado per U.L., de acuerdocon lasinstrucciones
relativasal cable de alimentaciGnidispositivode
liberaciGnde tensi6n del fabricante, en elorificio de
entradadel cable de atimentaciGndebajodel panelde
acceso. Eneste memento,el dispositivo de liberaciGn
de tensi6n debe estar holgadamenteen su lugar.
4. Pase un cable de alimentaciGn aprobado per
U.L. DESENCHUFADO, de 30 amp. tipo NEMA
14-30, SRDT o ST a travGs del dispositivo de
liberaciGn de tensiGn.
5. Desconecte el cable interne (BLANCO) de
conexiGn a tierra que integra et enchufe
preformado de la secadora del tornitlo de conexiGn
a tierra (VERDE)que est& junto al bloque terminal.
6. Conecte el cable de conexiGn a tierra
(VERDE) del cable de alimentaciGn al gabinete
utilizando el tornilto (VERDE) de conexiGn a
tierra. Ajuste el tornitlo con firmeza.
7. Mueva el cable interne (BLANCO) de conexiGn
a tierra que integra el enchufe preformado de la
secadora at bloque terminal y conGctelo junto
con el conductor neutro (BLANCO) del cable de
alimentaciGn al terminal PLATEADO del centre
del bloque terminal. Ajuste el tornillo con firmeza.
8. Conecte los conductores ROJO y NEGRO
det cable de alimentaciGn a los terminates
externos de color LAT©N del bloque terminal.
Ajuste los dos tornillos con firmeza.
PELIGRO DE DESCARGA ELI_CTRJCA
No forme un _ngulo agudo con el cableado/
conductor, ni los dobte en el punto de conexiGn.
9. Siga tas pautas del fabricante para sujetar
firmemente el dispositivo de liberaciGn de
tensiGn y et cable de alimentaciGn.
10. Vuetva a instatar la cubierta del bloque terminal.
--Neutro
(cable BLANCO)
Tornillo de
eubierto
de acceso
Tablero de
terminales
Llnea 2
LATON)
Neutro
(terminal
PLATEADA)
Unea 1
--------'-- (terminal de
LATON)
"_%_.__== C0nrtexiGn
tierra interne
([omilla VERDE)
lnstale aquf un
. diepositivo de
liberacibn de tension
eprabede per U.L,
Ranum de
recuperaciGn de
tornilloe del terminal
NOTA
Si un tornillo det terminal se cae durante ta
instalacidn del cable, se puede recuperar en la
ranura de recuperaciGn de tornillos del terminal
que se encuentra debajo del panel de acceso.
Mueva el cable de conexJGn
interne atierra (BLANC{]} al
terminal del neutro 0PLATEADO) _,_
para les sistemas tetrafiJares,
..... :-?
TomilIoVERDE
de con_xi6n
a tierra
Terminal
neutro
Cable8LANCO
neutTo
Cable VERDE Cable de
de cenexiGn alimentaciGn
atierra NEGRO o ROJO
Cable de
alim_tad6n
NEGRO o ROJO
